架构注意事项

routerd 目前使用以 GoBGP 为基础的 routerd-bgp 守护进程，而非 FRR，因此本页部分内容描述的是旧架构。最新的建议架构请参阅「发布与稳定版」中的稳定版里程碑。

BGP / FRR Control Plane Integration Design

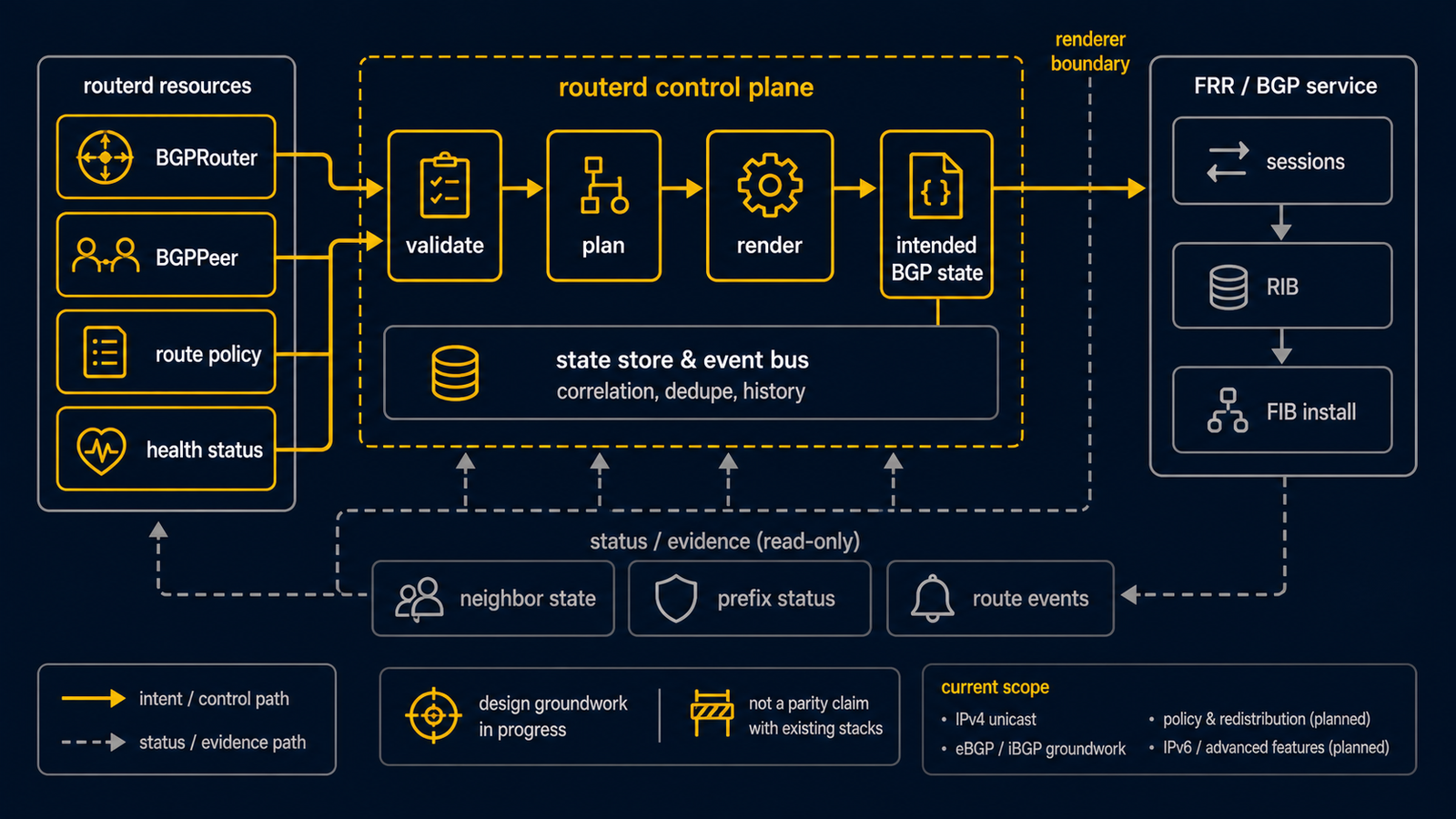

Diagram showing the BGP FRR control-plane design from TCP VTY readiness problems through FRR service checks, vtysh readiness probes, frr-reload.py reloads, syntax validation, and running-config verification

本文件说明 routerd 为了支持 BGP 及相关路由协议，与 FRR 控制平面（vtysh、frr-reload.py、守护进程 socket）交互的设计。

问题整理​

在停用 TCP VTY 监听的 FRR 构建版本中（vty_serv_start() 内 port=0），routerd 原本以 tcp/2605（bgpd 的 VTY 监听端口）作为就绪判断依据，导致该判断永远为假。结果控制器会不断重启 FRR，而非对已生成（render）的配置执行 frr-reload.py，使 FRR 的 BGP 实例始终未配置完成（缺少 router bgp X 段落，也不监听 tcp/179）。

手动执行 frr-reload.py --reload /run/routerd/frr/routerd.conf 即可恢复正常。这表明已生成的配置是正确的，且 frr-reload.py 能够从无实例的状态建立 BGP 实例。

已确认的 OSS 事实（源码层级）​

  • FRR lib/vty.c 的 vty_serv_start(addr, port, path)：TCP 监听仅在 port != 0 时启用。Unix 的 <daemon>.vty socket 与此独立（#ifdef VTYSH）。即使是停用 TCP VTY 的发行版，Unix socket 仍存在于 /run/frr/<daemon>.vty 或 /var/run/frr/<daemon>.vty。
  • FRR tools/frr-reload.py 的 is_config_available()：就绪判断依据为 vtysh -c "configure" 成功执行，且未回报「configuration is locked」。不参考 TCP VTY 的监听状态。
  • frr-reload.py 将「新的 BGP 实例」视为新的 context（lines_to_add）处理，因此从无实例状态首次收敛也在此脚本的处理范围内。
  • --stdout 仅重定向日志，不影响重新加载行为。

设计​

就绪探测​

控制器以一次 vtysh -c "show running-config" 交互来探测 FRR 控制平面：

  • 退出码为 0 → 可到达 FRR 控制平面。此输出同时用作就绪信号，以及 runningConfigMatches 的输入，一次交互达成两个目的。
  • 退出码非 0 且消息为 failed to connect to any daemons → 无法到达控制平面。在同一次调和（reconcile）中，于逐路径的超时到期前重试，超时后将 FRRControlUnavailable 呈现至 status，并由定期调和执行下次重试。
  • 退出码非 0 且为其他错误 → 将 stderr 记录至 status，重试后视为无法到达控制平面。

废除基于 TCP 的判断方式。/run/frr/<daemon>.vty（及 /var/run/frr/<daemon>.vty）Unix socket 文件的存在与否，仅作为诊断信息记录至 status，绝对不作为判断依据。这是因为在守护进程初始化或重启竞争期间，文件虽存在，vtysh 交互仍可能失败。

调和流程​

FRR 的服务状态是所有调和的前提条件。控制器应将「FRR 正在运行」视为每个周期都需确认并恢复的事项，而非一次性的初始化步骤。这是从 v2007 热修补中获得的经验——当时在移除错误的 TCP VTY 判断时，也一并移除了首次启动时用来启动 FRR 的路径。

1. 生成（render） /run/routerd/frr/routerd.conf 与 /etc/frr/daemons。
2. 通过平台服务管理器确认 FRR 的服务状态
   （`systemctl is-active frr`）：
     - active/running → 不重启，继续执行。
     - inactive/stopped → 启用并启动 FRR。
     - failed → 重启 FRR。
     - unknown → 记录日志，视同 failed 处理。
   无论 /etc/frr/daemons 是否有变更，每次调和均执行此步骤。
3. 若 /etc/frr/daemons 有变更：
     启用并重启 FRR（在上述状态处理之外额外执行）。
     执行 waitFRRControlReady(ctx, 30s)。
4. 否则：
     执行 waitFRRControlReady(ctx, 5s)。
4. 若就绪等待超时：
     status = FRRControlUnavailable（若调和内的重试预算仍有余量，
     则为 FRRStarting）。返回 Pending。定期调和（默认 15s）自然重试。
5. vtysh -C -f /run/routerd/frr/routerd.conf（语法验证）。
   若退出码非 0：
     status = FRRSyntaxInvalid（终止状态，需用户修正配置）。
6. frr-reload.py --reload --stdout /run/routerd/frr/routerd.conf。
   对暂时性的 "configuration is locked" 输出，使用现有的
   transient-lock 退避（500ms）重试。
   其他退出码非 0 的情况：
     status = FRRReloadFailed。保存 stderr。返回 Pending，
     下次调和时重试。
7. 使用相同的 vtysh -c "show running-config" 确认 runningConfigMatches。
   - 退出码 0 且包含生成的 `router bgp <asn>` 段落 → Healthy。
   - 退出码 0 但无该段落 → 不一致 → 再次重新加载
     （连续验证失败 N 次后升级为 FRRReloadIncomplete，继续重试）。
   - 退出码非 0（failed to connect） → FRRControlUnavailable。

waitFRRControlReady 是可复用的辅助函数，用于守护进程重启路径（较长超时）和仅重新加载路径（较短超时）。内部会持续轮询 vtysh -c "show running-config"，直到成功或超时，并在每次轮询时将 Unix socket 文件的存在与否记录为诊断信息。

Status 字段​

BGPRouter / BGPPeer 的 status 对象公开以下字段：

  • LastControlProbeAt, LastControlProbeError：最近一次 vtysh 交互的结果。
  • LastReloadAttemptAt, LastReloadStderr：最近一次 frr-reload.py 执行的内容（含 transient-lock 重试）。
  • LastReloadDurationMs, TransientLockRetries：运维指标。
  • Phase enum 新增以下值：
    • Healthy
    • Pending
    • Error
  • 原因与状态码：
    • FRRStarting（暂时性，在调和内的重试预算范围内）
    • FRRControlUnavailable（超时已超过，由定期调和重试）
    • FRRSyntaxInvalid（终止状态，需用户修正生成的配置）
    • FRRReloadFailed（下次调和时重试）
    • FRRReloadIncomplete（重新加载返回成功，但 runningConfig 中尚无生成的段落，下次调和时重试）
    • Healthy

超时与重试预算​

路径超时轮询间隔定期调和
守护进程重启 → 就绪30 s1 s继承 15 s
仅重新加载 → 就绪5 s500 ms继承 15 s
configure-locked 暂时重试每次 500 ms最多 3 次—

不设指数退避，亦无绝对失败阈值。定期调和会自然地无限重试。是否介入由操作员判断，并通过上述明确的原因码将状态呈现出来。

routerd serve 重复启动防护​

scripts/build-live-iso.sh 与 live-autostart.sh 在已有 routerd serve 持有 /run/routerd/routerd.sock 的情况下，不得启动第二个实例。此防护使自动启动具有幂等性。然而，启动时的首次自动启动路径同时也是配置交接的边界。若 USB 配置还原之前启动了 routerd serve，live-autostart.sh 不应将既有进程视为成功，而必须在 apply 之后重启该服务。此重启以 reason=LiveISOStaleServeRestarted 记录日志。启动标记置于 /run/routerd 下，每次启动时重新评估此交接逻辑。若缺少重复启动防护，两个 routerd 控制器将争夺 FRR 的服务锁（rc-service / systemctl 的 flock），产生 Phase 0 记录中可见的 ERROR: frr stopped by something else 症状。若还原后未重启，早期的 serve 进程将遗漏已还原的配置，使 BGP 停留在 apply-once 的 Rendered 交接状态。

此项与 BGP 判断变更属于同一热修补，但可独立还原，且为使变更历程清晰，以独立 commit 的形式提供。

Healthy 判断（AND 条件）​

BGPRouter 必须满足以下所有条件，才会进入 Healthy 状态：

  • 平台服务管理器确认 FRR 的服务状态为 active/running。
  • 所有声明的 FRR 守护进程（/etc/frr/daemons 中列出的）均未处于 FAILED 状态，且正在运行。
  • vtysh -c "show running-config" 返回退出码 0。
  • 配置的地址上有 :179 在监听（BGP 守护进程正在运行）。
  • 输出包含生成的 router bgp <our-asn> 段落。

任一条件不满足，控制器即呈现对应的原因码（详见 status 字段清单），并保持 Pending 或 Error 状态。FRR 停止期间，status 路径不得崩溃至 Healthy。v2007 的回归问题（所有 FRR 守护进程均处于 FAILED 状态，但 routerctl status 仍回报 Healthy）正是此 AND 条件所要防范的失败模式。

验收标准​

  • Live ISO 启动后，恰好只有一个 routerd serve 在运行，无需手动执行 frr-reload.py，vtysh -c "show running-config" 即出现 BGP router bgp X，且 tcp/179 正在监听。
  • 启动时 FRR 服务处于 FAILED 状态，控制器能检测并自行恢复（无需手动执行 rc-service frr start）。
  • FRR 停止期间，或 :179 未监听期间，routerctl status 不回报 Healthy。
  • 在启用 TCP VTY 的 Linux 发行版上不产生回归。
  • runningConfigMatches 不将 failed to connect 视为一致。
  • 上述所有 status 原因码在对应的失败模式下均能产生。

测试场景​

  1. Live ISO 首次启动：无 tcp/2605，vtysh 成功，running-config 最小化 → 执行重新加载，建立 BGP 实例，tcp/179 开始监听。
  2. Linux 发行版首次启动（tcp/2605 在监听）：执行重新加载，runningConfig diff 与 status 均无回归。
  3. 从损坏状态恢复：在无 BGP 实例的 FRR 运行中的路由器上升级 routerd 二进制 → 无需手动介入即执行重新加载。
  4. 守护进程重启期间 vtysh 暂时 failed to connect → 控制器在就绪预算内等待，vtysh 恢复后继续进行验证与重新加载。
  5. vtysh 永久失败 → 超时后显示 FRRControlUnavailable，定期调和重试。
  6. vtysh -C -f 拒绝语法 → FRRSyntaxInvalid。不执行重新加载，不产生 churn。
  7. frr-reload.py 返回非 0 → FRRReloadFailed。下次调和时重试。
  8. frr-reload.py 返回 0，但 running-config 中尚无生成的段落 → FRRReloadIncomplete。下次调和时重试。
  9. 暂时发生 configure-lock → 现有的 transient-lock 重试路径成功完成。
  10. live-autostart.sh 在 serve 进程持有 socket 期间再次调用 → 不启动第二个进程，以退出码 0 退出。
  11. Live ISO 冒烟测试（发布门控）：启动新 ISO，确认 BGP 自主收敛。
  12. 具有持久化 routerd 服务条目的 Live ISO：routerd serve 可能在 USB 配置还原前启动，但 live-autostart.sh 会删除该服务条目，并在配置还原 + apply 后重启服务，以 reason=LiveISOStaleServeRestarted 记录日志，因此无需手动执行 frr-reload.py 即可使 BGP 重新加载收敛。
  13. 启动时 FRR 服务处于 FAILED 状态：routerd 必须通过服务管理器启动（或重启）FRR，无需手动介入即可恢复守护进程。守护进程启动前，status 应反映 FAILED 状态。
  14. status 正确性：在曾达到 Healthy 状态后强制停止 FRR，下次调和必须呈现 FRRControlUnavailable 或 FRRServiceDown，而非 Healthy。失败期间，BGPRouter status 的 lastSuccessTime 不得推进。

FRR Issue #8403（graceful-restart 的退出码 != 0）​

FRR 8.4.x 前后的版本中，包含 bgp graceful-restart 配置时，frr-reload.py 可能返回非 0 的退出码。Live ISO 会附带较新的 FRR 版本，但需先获取 frr -v 的 Phase 0 记录，确认附带版本受影响后，才加入对应处理。不在热修补中加入投机性的版本检测代码。

架构后续对应（热修补后）​

热修补合入后，将 FRR 探测与重新加载的职责切出至 pkg/frr/，提供 Prober 接口及封装所有 vtysh / frr-reload.py 调用的 DefaultProber，其方法包含 Probe、Validate、Reload、RunningConfig。如此一来，BGP 控制器将成为对 Prober 的薄层 dispatch，可进行独立的 mock 测试，并可供未来的控制器（OSPF、IS-IS 等）复用。

热修补本身为将差异最小化，暂时保留在 BGP 控制器中，并在后续发布中制定明确的迁移计划以移至 pkg/frr/。

参考资料​

  • FRR lib/vty.c 的 vty_serv_start, vty_serv_un
  • FRR tools/frr-reload.py 的 is_config_available, context-diff
  • FRR 文档：docs.frrouting.org/en/latest/frr-reload.html
  • FRR Issue #8403（graceful-restart 退出码）
  • VyOS python/vyos/frr.py（参考：无预先探测的重新加载）
  • k8s-rt-02 的 Phase 0 记录（/tmp/bgp-pre-reload/）
