ADR 0012: BGP /32 地址移动性

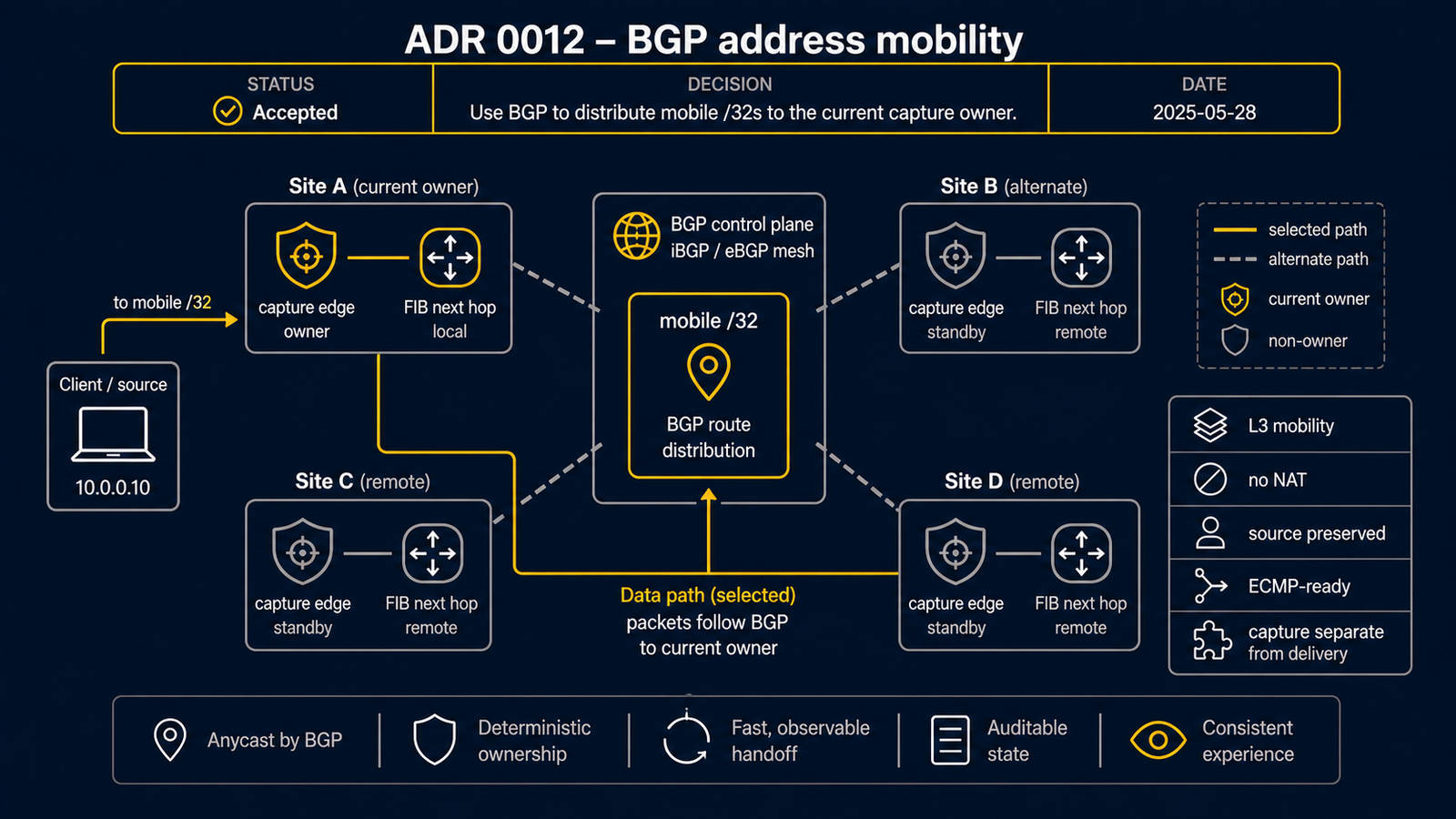

ADR 0012 的示意图。将 lease 和 epoch 所有权替换为 BGP best-path /32 通告，活性标记、Route Reflector 路径、FIB 导入、后台 provider capture

状态​

已批准。Phase 1 的 Clean Option B 已实现至 B6/B7 — 2026-06-03。

ADR 0006、 ADR 0008、 ADR 0010、 ADR 0011 为 CloudEdge 移动性数据平面 引入的自定义 overlay 可达性正本被替换。旧有的 provider action、VRRP、 doctor 安全机制作为后台 reconciliation 和本地 capture 守卫保留在范围内。

背景​

CloudEdge 的 Selective Address Mobility 最初从 routerd 专有控制平面 构建 overlay 可达性：

  • Event Federation 传递 observed/expired/heartbeat 事实；
  • mobility 控制器将这些事件投影为 AddressLease 行；
  • planner 将 lease 下降为 AddressMobilityDomain、RemoteAddressClaim、 provider ActionPlan、captureEpoch、ownershipEpoch 状态；
  • SAM 将生成的 claim 下降为路由、proxy-ARP、provider secondary-IP action；
  • provider action 控制器审批/执行云端 mutation。

这证明了产品路径，但也使故障切换依赖于一条长的 routerd 专有链。 实际 4-site 测试中，overlay/云端故障切换受限于 reconcile tick、 lease/epoch 投影、action 导入/自动执行、provider API 行为、 云端 fabric 传播。最近的冒烟结果显示 AWS/OCI 云端故障切换约需 120 秒， 而目标是 60 秒以下，overlay 流量最好在秒级。

routerd 已随附基于 GoBGP 的 routerd-bgp daemon 和 BGP 控制器。 现有接口可完成 GoBGP 启动、peer 和策略配置、通过 AddPath 通告 静态 IPv4/IPv6 unicast 前缀、通过 DeletePath 撤回、 观测 best path / 导入 Linux IPv4 FIB。GoBGP v3.37.0 也支持 EVPN Type-2/Type-5 和 MAC mobility 序列号，但 routerd 当前的 BGP 资源模型和 FIB syncer 仅公开 IPv4/IPv6 unicast。 最快的有用切入点是普通的 IPv4 unicast /32 移动性，而非 EVPN。

云 provider fabric 是另一个约束。AWS VPC 路由表、Azure UDR/Route Server、 OCI VCN 路由表不会自动跟随 VM 私有 GoBGP overlay 通告，除非 配置了显式的云端路由集成。provider 的 secondary-IP 分配、路由表目标变更、 Azure Route Server 等 provider 服务在云原生入口时可能仍然需要。 BGP 可以将 provider API 调用从 overlay 可达性的关键路径中移除， 但并不消除 provider 入口问题。

决策​

将 CloudEdge 移动性的overlay 可达性正本迁移到 BGP RIB：

  • MobilityPool 中的每个所拥有地址表示为 IPv4 unicast /32 BGP 通告。
  • 地址的 owner 是在该 /32 的 BGP best-path 选择中胜出的节点。
  • 非 owner 从 BGP best path 学习远程所拥有地址，通过 BGP FIB importer 而非生成的 SAM 投递路由安装 overlay 投递路由。
  • 移动性转移表示为 BGP withdraw/advertise 和路径优先级变更。 操作员意图通过 MobilityPool 保持声明式。操作员无需 手动记述 lease、claim 或 provider action。
  • best-path 仲裁优先使用标准 unicast 属性： LOCAL_PREF/MED/communities + 确定性路由策略。可能添加 路由序列 community 以提高可观测性，但普通 BGP 不将 "新序列胜出"作为原生规则。
  • EVPN 明确延后。EVPN Type-2 MAC/IP 移动性是未来的互操作选项， 不是 Phase 1 的机制。

Provider secondary-IP 和转发 action 降级为后台 reconciliation：

  • 对通过 VPC/VNet/VCN 进入的云端 fabric 入口路径仍然需要。 作为已建立的 routerd overlay 路径的替代。
  • 从相同的 BGP 移动性视图和 provider 清单/action 日志 进行 eventual reconcile。
  • 不得成为 overlay 可达性的正本。

On-prem LAN capture 保持本地：

  • VRRP master 门控、proxy-ARP、GARP、非 master 的 fail-closed 行为、 重复持有者 doctor 检查维持不变。
  • BGP 决定远程 overlay 可达性。不替换本地 L2/ARP 权限守卫。

Clean Option B 的最终状态​

预发布实现直接以 BGP 作为移动性的正本：

  • 所有权: 移动 /32 的 owner 是该前缀当前的 BGP best path。 没有单独的 AddressLease、ownership epoch、capture epoch 注册表。
  • 投递: 非 owner 将 BGP best path 导入本地 FIB， 通过 overlay next hop 路由 /32。MobilityPool 的 route-mode 规划和生成的 SAM 投递 claim 不在主线中。
  • Capture/trap: 云端 provider secondary-IP action 从 BGP best-path 视图和 本地放置派生。不是 overlay 可达性的前提，而是 后台 fabric 入口 reconciliation。
  • Fencing: provider action 携带当前移动性路径签名 （mobilityPathSig）+ desired 持有者和 observed provider/日志转换。 当 desired BGP path 不再匹配时 stale action 被跳过。 旧有 ownership/capture epoch 表已删除。
  • 活性: 移动性故障切换依赖 BGP withdrawal 和 best-path 收敛。 快速故障检测由渲染到 FRR bfdd 的 BFD 资源提供。 BGP hold 定时器作为 BFD 不稳定时路由 withdrawal 的非破坏性权威保留。 自定义移动性心跳/staleness 投影已删除。
  • On-prem LAN 权限: VRRP master 门控、proxy-ARP、GARP、 非 master fail-closed 行为、重复 proxy-ARP doctor 检查作为本地安全机制维持。
  • 删除的状态: B6 中物理删除了移动性 lease、ownership epoch、capture epoch、 deprovision 标记的表和 API。该阶段净减约 6,200 行。

非目标​

  • Phase 1 不实现 EVPN。
  • Phase 1 不删除 provider executor。
  • 不声称仅 BGP 即可解决云原生入口。
  • 不添加共识、etcd、Raft、单写入者 lease 数据库。
  • 不要求操作员为每个地址记述动态 BGP path 资源。
  • 不全局删除 Event Federation。在 BGP path 证明后 仅退役移动性专有的使用。

模型​

预期稳态映射：

现有概念BGP 移动性概念
AddressLease 活跃 ownerpool/address/32 的 BGP best path
observed owner 事件本地 /32 advertise
expired/released 事件本地 /32 withdraw
staticOwnedAddresses所有成员的静态本地 /32 advertise
F3 交接release/withdraw 屏障，随后新 owner advertise
RemoteAddressClaim 投递路由导入的 BGP /32 FIB 路由
capture 放置的活跃成员路径优先级 / origin 合格性
overlay 路由的 ownershipEpoch/captureEpochbest-path 视图和可选路由元数据
provider secondary-IP action后台 fabric 入口 reconciliation
on-prem proxy-ARP 权限不变的 VRRP master 门控

Phase 1 范围​

Phase 1 构建了 BGP unicast path，并在发布前删除了被替换的自定义 移动性 planner/状态路径。

  1. 为 routerd 生成的 /32 通告添加源感知的动态 BGP path 管理。
  2. 将 MobilityPool 的 owner 状态投影到 BGP 通告。
  3. 消费 BGP best path 作为远程地址投递视图。
  4. 将故障切换和静态交接的 overlay 可达性迁移到 BGP withdraw/advertise。
  5. 将 provider secondary-IP 处理转换为后台 reconciliation。
  6. 对等证明后删除旧有 lease/planner/epoch 路径。

结论​

正面影响：

  • Overlay 故障切换变成路由收敛问题，而非 routerd 专有的 lease/action/provider 串行工作流。
  • 设计与 BGP 服务 VIP 和 pod/服务路由通告等 Kubernetes 边缘模式对齐。
  • 最复杂的自定义状态（AddressLease 投影、capture 放置、 capture/ownership epoch 规划、deprovision 标记）可在 迁移后大幅精简。
  • D3/D5/D6/D7 的 overlay 可达性可在云 provider secondary-IP reconciliation 仍挂起时收敛。

负面影响 / 风险：

  • 普通 BGP 需要显式策略以避免相同前缀通告的歧义。 序列 community 不是原生 fencing token。
  • 除非部署也配置了云端路由集成，否则在后台 provider 状态追上之前 provider fabric 入口可能不可用。
  • 现有的实际演示和 acceptance 探针需要区分 overlay 可达性与 云原生入口。
  • routerd 的 GoBGP 观测当前基于轮询。Phase 1 可能需要添加事件驱动的 WatchEvent 路径，否则 BGP 路由安装循环会残留轮询延迟。
  • 脑裂防止仍依赖 VRRP/provider fencing/doctor 检查。 BGP best path 选择一条转发路径，但仅靠它不能移除 stale 的本地 proxy-ARP 或 stale 的 provider 分配。

迁移规则​

  • 维持 MobilityPool 作为操作员记述的唯一移动性意图。
  • 将 MobilityPool 的默认投递设为 BGP。旧 MobilityPool route-mode planner 是迁移辅助，干净的预发布 API 不接受。
  • 不在没有确定性优先级规则的情况下，对同一 (pool, address) 同时运行 两个路由下降源。
  • 在生成的 BGP path 上标记源元数据，使静态 BGP 通告不被 移动性 reconciliation 误撤回。
  • 在 provider reconciliation 存续期间，维持 provider action 的幂等性和 path 签名 fencing。

退出条件​

  • 4-site 演示使用 BGP 学习的 /32 overlay 路由通过定向 SSH 矩阵。
  • 协调排空和 stale owner 故障切换通过 BGP 收敛，无需在 overlay 路径上 手动审批/执行 provider action。
  • Provider secondary-IP action 的延迟或失败不破坏 overlay 可达性。
  • VRRP/proxy-ARP on-prem 的 fail-closed 语义未改变。
  • 旧有移动性 lease/planner 路径在测试和实际证据覆盖 BGP 路径后已删除。
