ADR 0006: CloudEdge Event Federation（routerd 间的类型化事件）

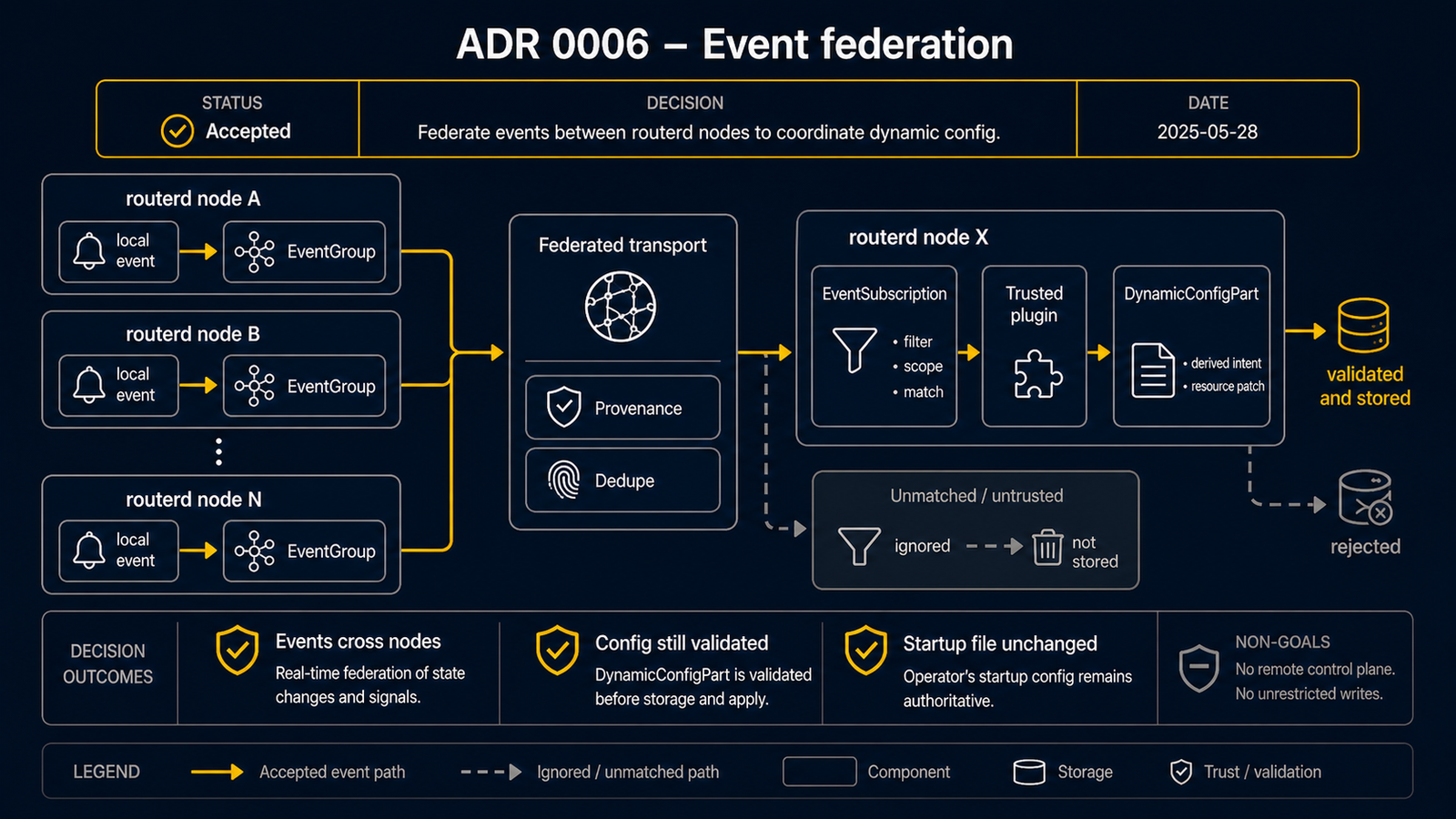

ADR 0006 Event Federation 示意图。从手动描述 claim 的问题出发，到 EventGroup、EventPeer、EventSubscription 的设计决策，以及 observed-fact 不变量

状态​

已批准。实验性实现进行中 — 2026-05-30。 Phase 1、1.5、2、3 已在 event-federation 分支实现：

  • Phase 1（事件信封 + EventGroup Kind + SQLite 本地存储 + routerctl federation event emit/list）— 完成。
  • Phase 1.5（EventPeer/EventSubscription Kind + 验证）— 完成。
  • Phase 2（经由 overlay 的 peer 投递、routerd-eventd、HMAC、重试、 retention 清理）— 完成。lab-smoke PASS （传输证据）。
  • Phase 3（subscription → plugin → RemoteAddressClaim DynamicConfigPart）— 完成。lab-smoke PASS （subscription 证据、 how-to）。

Phase 4（provider actionPlan 插件、dry-run）下一阶段尚未开始。 Phase 5（provider action 执行）不在 MVP 范围内。

背景​

SAM（参考、 里程碑）已在 Azure×PVE、AWS×PVE、OCI×PVE 上完成清洁验证（3 云对等）。SAM 证明了 capture（provider 特定）/ delivery+claim（routerd 通用） 的分离。但是， 驱动它的 RemoteAddressClaim 目前仍是手动描述的。下一步是通过 事件驱动来发现、传播和实体化 claim：

on-prem 的 routerctl 检测到客户端 IPv4（ARP/Clients/DHCP）→ 发出类型化事件 → federation 总线将其投递到云端 routerd → subscription 启动 provider 插件 → 插件以 DynamicConfigPart 形式返回 RemoteAddressClaim （+ provider secondary-IP actionPlan）→ 无需人工编辑云端配置， 云端即准备好执行 provider-secondary-ip capture。

现有资产（MVP 并非从零开始）​

设计基于当前代码树。大多数构建块已经存在， 真正全新的工作是节点间 federation 传输和 事件→插件 subscription 触发器：

  • 类型化事件信封: pkg/daemonapi 的 DaemonEvent{Type,Time,Daemon,Resource, Severity,Reason,Message,Attributes} + NewEvent(...)。当前是 daemon→main 流程， 但已经是带类型和 topic 的信封。
  • daemon→routerd 传输模式: daemon 通过 UNIX 套接字上的 HTTP POST 到控制套接字（cmd/routerd-dhcp-event-relay → controlapi.Prefix + /dhcp-lease-event via unix:/run/routerd/routerd.sock）。已有事件中继 daemon 的先例。
  • 分离的长生命周期 daemon 先例: 13 个 cmd/routerd-* daemon （routerd-bgp、routerd-ra-observer、routerd-dhcp-event-relay 等）。 gobgp pivot（ADR 0004）确立了"为避免重启导致的中断，使用分离进程而非进程内嵌入"。
  • Plugin → DynamicConfigPart 管线: pkg/plugin/runner.go、 pkg/plugin/dynamic_config.go、pkg/dynamicconfig/{types,merge}.go、 PluginRequest/PluginResult。effective = startup + active dynamic − masks。
  • 状态: SQLite（pkg/state/sqlite.go）。
  • Provider profile + 外部认证: CloudProviderProfile、 auth.mode=external-command（specs.go:1193）— provider 特定插件的钩子。 provider: oci|aws|azure|gcp 已通过验证。

决策​

将 CloudEdge Event Federation 作为下一个实验性 MVP，构建在已合并的实验性 SAM 之上的新分支中。不缩减范围，而是分解为有序的、可独立验收的阶段，每个阶段作为一个工作流驱动。 每个阶段交付一个可工作、可演示的切片，并作为下一阶段的准入门控。

设计原则​

  1. 事件是观测事实，不是配置。 节点发送 routerd.client.ipv4.observed，而不发送原始的 RemoteAddressClaim。接收端的 受信任本地插件决定是否以及如何将其转换为类型化 claim + actionPlan。线路上不传输命令。
  2. at-least-once + 幂等，而非 exactly-once。存储的幂等性以事件 id 为键 （重复 id 为 no-op insert）。dedupeKey 是 subscription 端的分组键， 用于聚合同一事实的重复观测，在 Phase 1 中不是 DB 的唯一约束。动态资源名称是确定性的 （onprem-10-88-60-9）。provider action 如已满足则为 no-op。无共识、无 gossip、无全序。
  3. 复用，不重新发明。 复用 DaemonEvent 信封、控制套接字 HTTP 传输惯例、 Plugin→DynamicConfigPart 管线、SQLite 状态、CloudProviderProfile/Plugin （不需要新的 CloudProviderPlugin Kind）。
  4. 新增 Kind 最少化。 MVP 引入 3 个：EventGroup（总线标识符 + 认证 + retention）、 EventPeer（投递目标 + 内联的 push/receive 过滤器）、 EventSubscription（接收事件 → 本地插件触发器）。原提案中独立的 EventFilter 已合并到 EventPeer，仅在需要跨 peer 共享过滤器时才提升为独立 Kind。
  5. 分离的 daemon。 Federation 的收发放在新的 cmd/routerd-eventd 长生命周期 daemon 中（遵循 ADR 0004 先例）。不在 reconcile 循环内。 仅绑定到 overlay（wg-hybrid）。
  6. MVP 中 provider mutation 保持 dry-run。 插件发出 actionPlan。 执行放在后续阶段，位于明确的 approval/auto-apply 策略之后。

传输与安全（MVP）​

  • 接收端 = 仅绑定到 WireGuard overlay 接口/地址的 HTTP 监听器 （例：169.254.x.y:9443）。WG 隧道是机密性边界。为完整性和防止误投递添加 消息级 HMAC（来自文件的共享密钥）。 TLS 延后 — TLS 监听器需要证书配置，会重新引入 SAM stocktake 指出的引导摩擦。（未来：mTLS / 每 peer 的 Ed25519 / 云 KMS 签名。）
  • MVP 中仅 push（onprem→cloud 的观测，cloud→onprem 的 claim/result ack）。
  • 带退避的重试。每 (event, peer) 的投递状态保存在 SQLite。

应在状态机层面审查的关键不变量（而非仅审查差分）​

遵循项目对进程外有状态 daemon 的规则， 将正确性条件描述为不变量：

  • 禁止反馈循环。 节点不得对自身正在 capture 的地址（provider-secondary-ip 或 proxy-arp）重新发出 *.observed。观测以 ownerSide + domain 为范围， capture 的/secondary 地址从观察者的源集合中排除。 否则，云端自身的 secondary .9 会被重新观测 → 重新传播 → 震荡。
  • provision 与 de-provision 的不对称性。 provisioning（claim 出现）可以即时。 de-provisioning（TTL 过期 / *.expired）必须具有滞后性 — 远大于 300 秒 observe TTL 的宽限期 + 去抖。震荡的客户端不得反复驱动 云端 secondary-IP 的 assign/unassign（API 速率限制 + 成本 + 数据平面扰动）。TTL→teardown 策略应明确且保守。
  • (domain, address) 单写入者。 拥有方具有权威。接收方仅为 ownerSide 是发送方的地址提议 claim。
  • 幂等的 provider action。 "already assigned" ⇒ 跨 aws/azure/oci 均为 success/no-op。

Provider 插件框架​

调用 OS CLI 的本地可执行文件。不是将 SDK 静态链接到 routerd （将 SDK 的变更/认证排除在核心之外，启用云原生身份，便于调试）：

  • AWS: aws ec2 assign-private-ip-addresses — 认证：优先 IAM 实例配置文件， AWS_PROFILE/env 回退。
  • Azure: az network nic ip-config … — 认证：优先托管身份， az login/SP env 回退。
  • OCI: oci network private-ip create / vnic — 认证：优先实例主体， OCI config profile 回退。

Plugin.capabilities 对插件权限进行门控 （observe.events/propose.dynamicConfig/propose.providerAction）。

阶段分解（每阶段 1 个工作流，顺序执行）​

每个阶段 = 可独立验收的切片。后续阶段以先行阶段的验收为门控。 实现委托给 codex，claude 负责编排 + 审查。

  • 已完成 — Phase 1 — 事件模型 + 本地存储。 EventGroup Kind。将 DaemonEvent 复用/扩展为外部 Event 信封（id, group, sourceNode, type, subject, ttl, dedupeKey, payload）。 SQLite federation_events 表。routerctl federation event emit/list。 验收条件: emit→stored（带 TTL）。重复 id 幂等。过期被忽略。
  • 已完成（lab-smoke PASS）— Phase 1.5 — EventPeer/EventSubscription Kind + 验证。
  • 已完成（lab-smoke PASS）— Phase 2 — 经由 overlay 的 peer 投递。 EventPeer Kind。 routerd-eventd 接收端绑定到 wg-hybrid。HMAC。push + 退避。event_deliveries。 验收条件: on-prem 经由 wg-hybrid push 到云端。重复 push 幂等。错误 HMAC 被拒绝。 routerctl event deliveries。routerd-eventd 按 EventGroup retention（maxAge/maxEvents） 定期清理 federation_events。routerctl federation event prune --dry-run 报告 待删除项。
  • 已完成（lab-smoke PASS）— Phase 3 — subscription 触发的插件 → DynamicConfigPart。 EventSubscription Kind。事件批次 → PluginRequest。PluginResult → DynamicConfigPart（带 routerd.net/dynamic-source、event-id、event-group 注解）。去抖/batchWindow。event_subscription_runs。 验收条件: 云端收到 10.88.60.9/32 的 client.ipv4.observed → 插件 → RemoteAddressClaim DynamicConfigPart 可通过 routerctl dynamic render 确认。 actionPlan 仅显示，不执行。
  • 下一步（未开始）— Phase 4 — provider actionPlan 插件（dry-run）。 aws/azure/oci-address-claim 示例插件。标准化 actionPlan 格式。实例 ID 认证。 验收条件: 插件提议 assign-secondary-IP。无 mutation。计划可通过 routerctl plugin/dynamic 确认。
  • Phase 5 —（MVP 后）provider action 执行。 approval/auto-apply 策略、 action 日志、尽力 undo、身份文档。不在 MVP 范围内。

首个端到端冒烟测试为 手动 routerctl federation event emit → federation → DynamicConfigPart（Phase 1-3）。ARP/Clients 观察者插件在 该冒烟测试之后引入（以 routerd-ra-observer 为模型），以便隔离故障。

MVP 事件类型​

routerd.client.ipv4.observed、…ipv4.expired、…dynamic.part.accepted/rejected、 …provider.action.planned/succeeded/failed。首次冒烟测试仅需 observed+expired。

结论​

  • 正面影响: 将 SAM 从手动描述转变为事件驱动。小而可演示的阶段。 复用现有信封/传输/插件/状态。新增 Kind 不膨胀（3 个）。 provider mutation 有门控。从第一天起支持云原生身份。
  • 负面影响 / 风险: 新增网络监听器（通过 overlay 绑定 + HMAC 缓解）。 循环/震荡和 provision/de-provision 的不对称性需作为不变量强制执行（见上文）。 at-least-once 将幂等性推到了插件和命名上。TLS/mTLS 延后。 de-provisioning 的自动化被有意最后启用。
  • 不在 MVP 范围内: 共识、exactly-once、gossip mesh、任意远程命令执行、 provider mutation 自动化、完整的 IP 生命周期自动化、远程插件注册表、 跨节点配置重写。

已知限制（实验性）​

  • routerd-eventd 的 supervision 为 systemd 和 FreeBSD rc.d 生成。 其他服务管理器需要渲染器的显式支持才能自动管理 eventd。
  • EventSubscription 的 batchWindow/debounce 被接受但是粗粒度的。 字段经过验证，以轮询粒度生效 — 控制器在 每次轮询 tick 时批处理事件，而不是以精确的亚 tick 计时器运行。短的去抖窗口 实际上会被向上取整到 tick 间隔。

范围外 / 未来的开放问题​

  • 是否需要从 cloud→onprem 传递 ack 以外的内容（例如：云端 secondary 存在后 切换 on-prem proxy-arp 的 capture-ready 信号）。
  • 跨 peer 共享过滤器的功能（将 EventFilter 提升为独立 Kind）。
  • 多 peer / 3 节点以上的 group（MVP 针对已验证的成对拓扑）。
