ADR 0006: CloudEdge Event Federation（routerd 間的型別化事件）

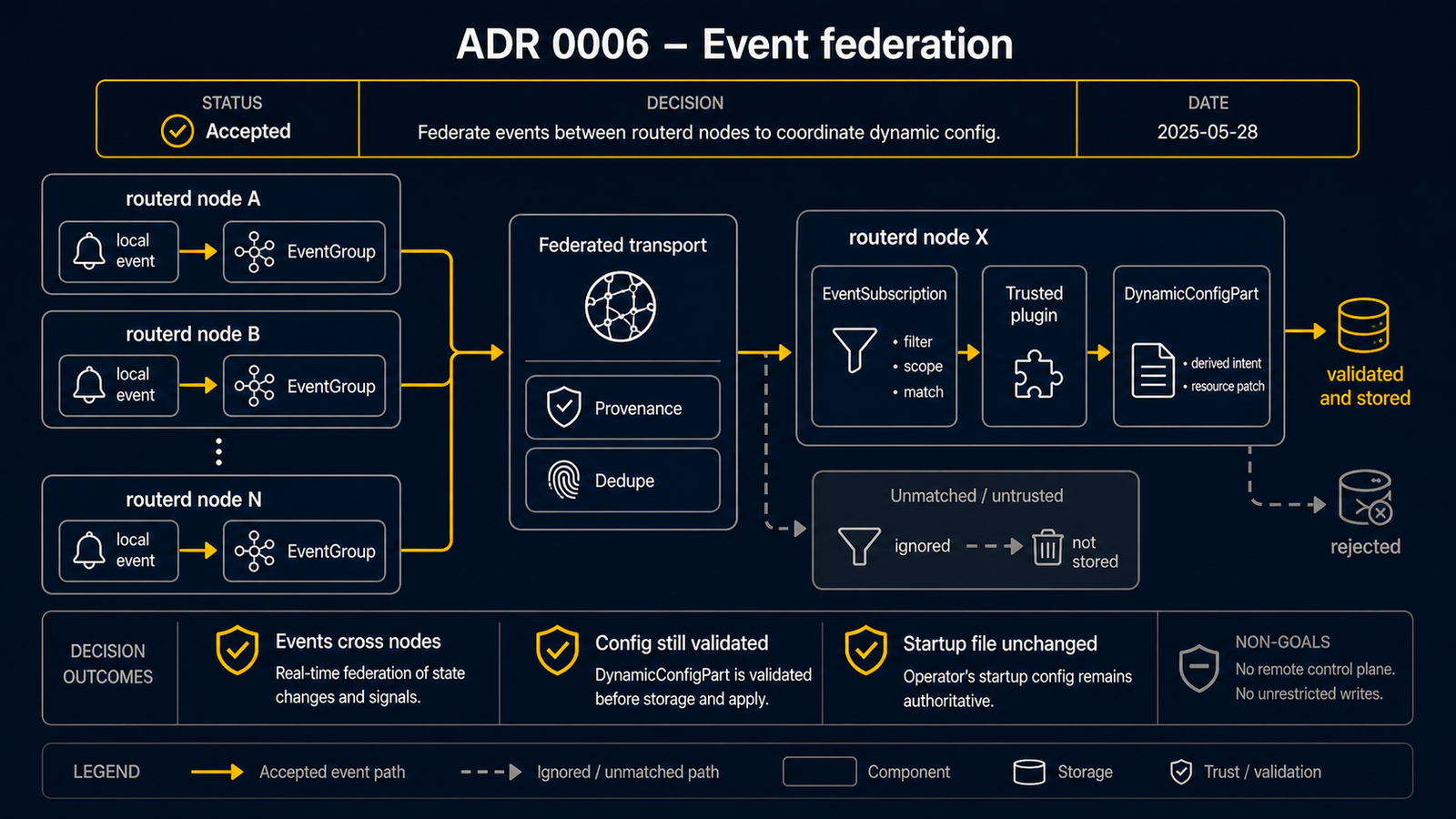

ADR 0006 Event Federation 示意圖。從手動描述 claim 的問題出發，到 EventGroup、EventPeer、EventSubscription 的設計決策，以及 observed-fact 不變量

狀態​

已核准。實驗性實作進行中 — 2026-05-30。 Phase 1、1.5、2、3 已在 event-federation 分支實作：

  • Phase 1（事件信封 + EventGroup Kind + SQLite 本機儲存 + routerctl federation event emit/list）— 完成。
  • Phase 1.5（EventPeer/EventSubscription Kind + 驗證）— 完成。
  • Phase 2（經由 overlay 的 peer 投遞、routerd-eventd、HMAC、重試、 retention 清理）— 完成。lab-smoke PASS （傳輸證據）。
  • Phase 3（subscription → plugin → RemoteAddressClaim DynamicConfigPart）— 完成。lab-smoke PASS （subscription 證據、 how-to）。

Phase 4（provider actionPlan 外掛、dry-run）下一階段尚未開始。 Phase 5（provider action 執行）不在 MVP 範圍內。

背景​

SAM（參考、 里程碑）已在 Azure×PVE、AWS×PVE、OCI×PVE 上完成乾淨驗證（3 雲對等）。SAM 證明了 capture（provider 特定）/ delivery+claim（routerd 通用） 的分離。然而， 驅動它的 RemoteAddressClaim 目前仍是手動描述的。下一步是透過 事件驅動來發現、傳播和實體化 claim：

on-prem 的 routerctl 偵測到用戶端 IPv4（ARP/Clients/DHCP）→ 發出型別化事件 → federation 匯流排將其投遞到雲端 routerd → subscription 啟動 provider 外掛 → 外掛以 DynamicConfigPart 形式傳回 RemoteAddressClaim （+ provider secondary-IP actionPlan）→ 無需人工編輯雲端組態， 雲端即準備好執行 provider-secondary-ip capture。

現有資產（MVP 並非從零開始）​

設計基於目前的程式碼樹。大多數建構區塊已經存在， 真正全新的工作是節點間 federation 傳輸和 事件→外掛 subscription 觸發器：

  • 型別化事件信封: pkg/daemonapi 的 DaemonEvent{Type,Time,Daemon,Resource, Severity,Reason,Message,Attributes} + NewEvent(...)。目前是 daemon→main 流程， 但已經是帶型別和 topic 的信封。
  • daemon→routerd 傳輸模式: daemon 透過 UNIX 套接字上的 HTTP POST 到控制套接字（cmd/routerd-dhcp-event-relay → controlapi.Prefix + /dhcp-lease-event via unix:/run/routerd/routerd.sock）。已有事件中繼 daemon 的先例。
  • 分離的長生命週期 daemon 先例: 13 個 cmd/routerd-* daemon （routerd-bgp、routerd-ra-observer、routerd-dhcp-event-relay 等）。 gobgp pivot（ADR 0004）確立了「為避免重啟導致的中斷，使用分離行程而非行程內嵌入」。
  • Plugin → DynamicConfigPart 管線: pkg/plugin/runner.go、 pkg/plugin/dynamic_config.go、pkg/dynamicconfig/{types,merge}.go、 PluginRequest/PluginResult。effective = startup + active dynamic − masks。
  • 狀態: SQLite（pkg/state/sqlite.go）。
  • Provider profile + 外部驗證: CloudProviderProfile、 auth.mode=external-command（specs.go:1193）— provider 特定外掛的鉤子。 provider: oci|aws|azure|gcp 已通過驗證。

決策​

將 CloudEdge Event Federation 作為下一個實驗性 MVP，建構在已合併的實驗性 SAM 之上的新分支中。不縮減範圍，而是分解為有序的、可獨立驗收的階段，每個階段作為一個工作流驅動。 每個階段交付一個可運作、可展示的切片，並作為下一階段的準入閘門。

設計原則​

  1. 事件是觀測事實，不是組態。 節點傳送 routerd.client.ipv4.observed，而不傳送原始的 RemoteAddressClaim。接收端的 受信任本機外掛決定是否以及如何將其轉換為型別化 claim + actionPlan。線路上不傳輸命令。
  2. at-least-once + 冪等，而非 exactly-once。儲存的冪等性以事件 id 為鍵 （重複 id 為 no-op insert）。dedupeKey 是 subscription 端的分組鍵， 用於彙總同一事實的重複觀測，在 Phase 1 中不是 DB 的唯一約束。動態資源名稱是確定性的 （onprem-10-88-60-9）。provider action 如已滿足則為 no-op。無共識、無 gossip、無全序。
  3. 複用，不重新發明。 複用 DaemonEvent 信封、控制套接字 HTTP 傳輸慣例、 Plugin→DynamicConfigPart 管線、SQLite 狀態、CloudProviderProfile/Plugin （不需要新的 CloudProviderPlugin Kind）。
  4. 新增 Kind 最少化。 MVP 引入 3 個：EventGroup（匯流排識別符 + 驗證 + retention）、 EventPeer（投遞目標 + 內聯的 push/receive 篩選器）、 EventSubscription（接收事件 → 本機外掛觸發器）。原提案中獨立的 EventFilter 已合併到 EventPeer，僅在需要跨 peer 共享篩選器時才提升為獨立 Kind。
  5. 分離的 daemon。 Federation 的收發放在新的 cmd/routerd-eventd 長生命週期 daemon 中（遵循 ADR 0004 先例）。不在 reconcile 迴圈內。 僅繫結到 overlay（wg-hybrid）。
  6. MVP 中 provider mutation 保持 dry-run。 外掛發出 actionPlan。 執行放在後續階段，位於明確的 approval/auto-apply 策略之後。

傳輸與安全（MVP）​

  • 接收端 = 僅繫結到 WireGuard overlay 介面/位址的 HTTP 監聽器 （例：169.254.x.y:9443）。WG 隧道是機密性邊界。為完整性和防止誤投遞新增 訊息層級 HMAC（來自檔案的共享密鑰）。 TLS 延後 — TLS 監聽器需要憑證佈建，會重新引入 SAM stocktake 指出的引導摩擦。（未來：mTLS / 每 peer 的 Ed25519 / 雲 KMS 簽章。）
  • MVP 中僅 push（onprem→cloud 的觀測，cloud→onprem 的 claim/result ack）。
  • 帶退避的重試。每 (event, peer) 的投遞狀態保存在 SQLite。

應在狀態機層面審查的關鍵不變量（而非僅審查差分）​

遵循專案對行程外有狀態 daemon 的規則， 將正確性條件描述為不變量：

  • 禁止回饋迴圈。 節點不得對自身正在 capture 的位址（provider-secondary-ip 或 proxy-arp）重新發出 *.observed。觀測以 ownerSide + domain 為範圍， capture 的/secondary 位址從觀察者的來源集合中排除。 否則，雲端自身的 secondary .9 會被重新觀測 → 重新傳播 → 震盪。
  • provision 與 de-provision 的不對稱性。 provisioning（claim 出現）可以即時。 de-provisioning（TTL 過期 / *.expired）必須具有遲滯性 — 遠大於 300 秒 observe TTL 的寬限期 + 去抖。震盪的用戶端不得反覆驅動 雲端 secondary-IP 的 assign/unassign（API 速率限制 + 成本 + 資料平面擾動）。TTL→teardown 策略應明確且保守。
  • (domain, address) 單寫入者。 擁有方具有權威。接收方僅為 ownerSide 是傳送方的位址提議 claim。
  • 冪等的 provider action。 "already assigned" ⇒ 跨 aws/azure/oci 均為 success/no-op。

Provider 外掛框架​

呼叫 OS CLI 的本機可執行檔。不是將 SDK 靜態連結到 routerd （將 SDK 的變更/驗證排除在核心之外，啟用雲原生身分，便於除錯）：

  • AWS: aws ec2 assign-private-ip-addresses — 驗證：優先 IAM 執行個體設定檔， AWS_PROFILE/env 回退。
  • Azure: az network nic ip-config … — 驗證：優先受控識別， az login/SP env 回退。
  • OCI: oci network private-ip create / vnic — 驗證：優先執行個體主體， OCI config profile 回退。

Plugin.capabilities 對外掛權限進行閘門控制 （observe.events/propose.dynamicConfig/propose.providerAction）。

階段分解（每階段 1 個工作流，依序執行）​

每個階段 = 可獨立驗收的切片。後續階段以先行階段的驗收為閘門。 實作委託給 codex，claude 負責編排 + 審查。

  • 已完成 — Phase 1 — 事件模型 + 本機儲存。 EventGroup Kind。將 DaemonEvent 複用/擴充為外部 Event 信封（id, group, sourceNode, type, subject, ttl, dedupeKey, payload）。 SQLite federation_events 資料表。routerctl federation event emit/list。 驗收條件: emit→stored（帶 TTL）。重複 id 冪等。過期被忽略。
  • 已完成（lab-smoke PASS）— Phase 1.5 — EventPeer/EventSubscription Kind + 驗證。
  • 已完成（lab-smoke PASS）— Phase 2 — 經由 overlay 的 peer 投遞。 EventPeer Kind。 routerd-eventd 接收端繫結到 wg-hybrid。HMAC。push + 退避。event_deliveries。 驗收條件: on-prem 經由 wg-hybrid push 到雲端。重複 push 冪等。錯誤 HMAC 被拒絕。 routerctl event deliveries。routerd-eventd 按 EventGroup retention（maxAge/maxEvents） 定期清理 federation_events。routerctl federation event prune --dry-run 報告 待刪除項。
  • 已完成（lab-smoke PASS）— Phase 3 — subscription 觸發的外掛 → DynamicConfigPart。 EventSubscription Kind。事件批次 → PluginRequest。PluginResult → DynamicConfigPart（帶 routerd.net/dynamic-source、event-id、event-group 註解）。去抖/batchWindow。event_subscription_runs。 驗收條件: 雲端收到 10.88.60.9/32 的 client.ipv4.observed → 外掛 → RemoteAddressClaim DynamicConfigPart 可透過 routerctl dynamic render 確認。 actionPlan 僅顯示，不執行。
  • 下一步（未開始）— Phase 4 — provider actionPlan 外掛（dry-run）。 aws/azure/oci-address-claim 範例外掛。標準化 actionPlan 格式。執行個體 ID 驗證。 驗收條件: 外掛提議 assign-secondary-IP。無 mutation。計畫可透過 routerctl plugin/dynamic 確認。
  • Phase 5 —（MVP 後）provider action 執行。 approval/auto-apply 策略、 action 日誌、盡力 undo、身分文件。不在 MVP 範圍內。

首個端對端冒煙測試為 手動 routerctl federation event emit → federation → DynamicConfigPart（Phase 1-3）。ARP/Clients 觀察者外掛在 該冒煙測試之後引入（以 routerd-ra-observer 為模型），以便隔離故障。

MVP 事件類型​

routerd.client.ipv4.observed、…ipv4.expired、…dynamic.part.accepted/rejected、 …provider.action.planned/succeeded/failed。首次冒煙測試僅需 observed+expired。

結論​

  • 正面影響: 將 SAM 從手動描述轉變為事件驅動。小而可展示的階段。 複用現有信封/傳輸/外掛/狀態。新增 Kind 不膨脹（3 個）。 provider mutation 有閘門控制。從第一天起支援雲原生身分。
  • 負面影響 / 風險: 新增網路監聽器（透過 overlay 繫結 + HMAC 緩解）。 迴圈/震盪和 provision/de-provision 的不對稱性需作為不變量強制執行（見上文）。 at-least-once 將冪等性推到了外掛和命名上。TLS/mTLS 延後。 de-provisioning 的自動化被有意最後啟用。
  • 不在 MVP 範圍內: 共識、exactly-once、gossip mesh、任意遠端命令執行、 provider mutation 自動化、完整的 IP 生命週期自動化、遠端外掛登錄檔、 跨節點組態重寫。

已知限制（實驗性）​

  • routerd-eventd 的 supervision 為 systemd 和 FreeBSD rc.d 產生。 其他服務管理員需要渲染器的顯式支援才能自動管理 eventd。
  • EventSubscription 的 batchWindow/debounce 被接受但是粗粒度的。 欄位經過驗證，以輪詢粒度生效 — 控制器在 每次輪詢 tick 時批次處理事件，而不是以精確的亞 tick 計時器運作。短的去抖視窗 實際上會被向上取整到 tick 間隔。

範圍外 / 未來的開放問題​

  • 是否需要從 cloud→onprem 傳遞 ack 以外的內容（例如：雲端 secondary 存在後 切換 on-prem proxy-arp 的 capture-ready 訊號）。
  • 跨 peer 共享篩選器的功能（將 EventFilter 提升為獨立 Kind）。
  • 多 peer / 3 節點以上的 group（MVP 針對已驗證的成對拓撲）。
