API v1alpha1

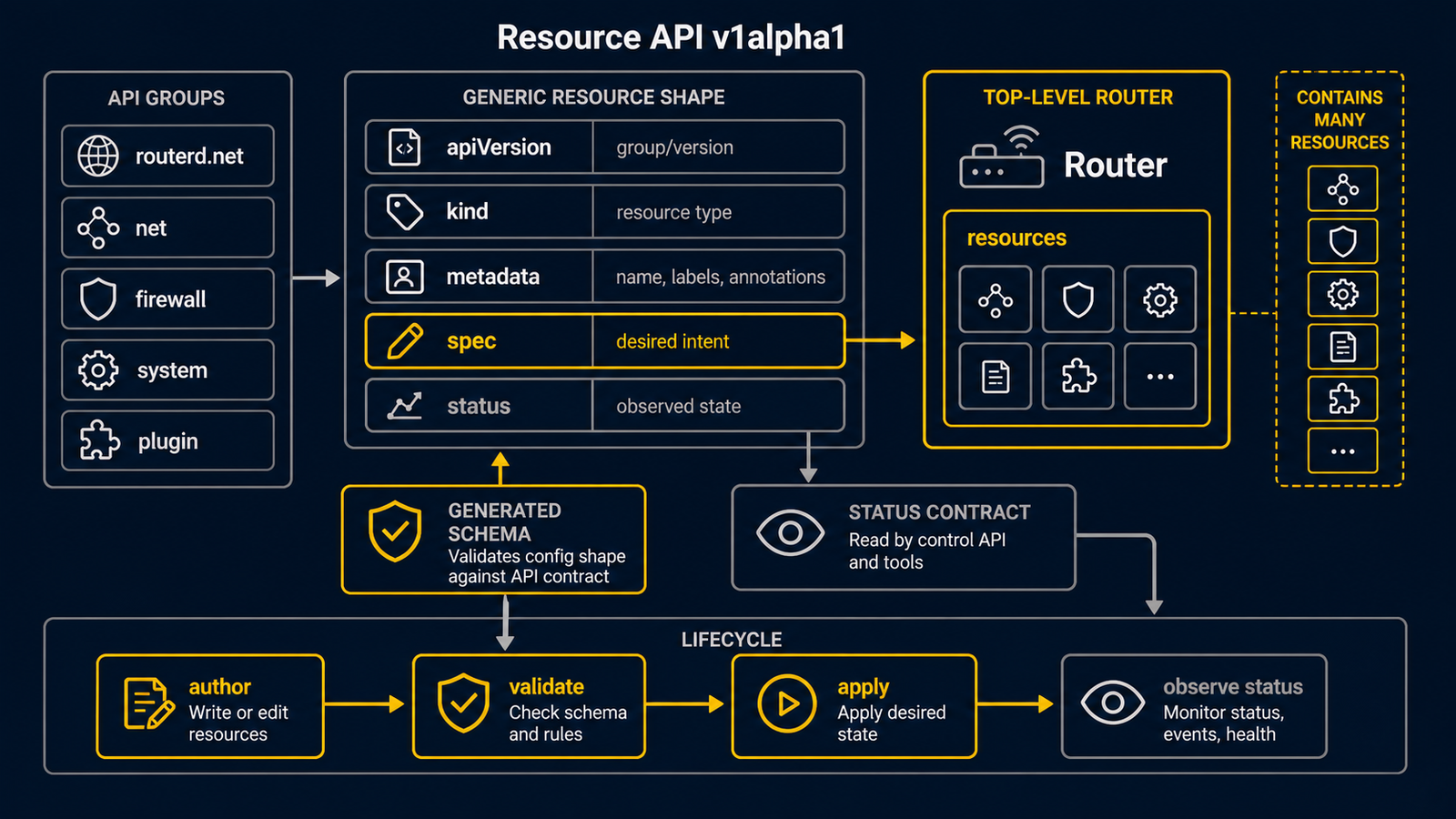

routerd の config は Kubernetes 風のリソース形状を使います。

apiVersion
kind
metadata.name
spec
必要に応じて status

API Groups

routerd.net/v1alpha1: top-level Router
net.routerd.net/v1alpha1: network resources
firewall.routerd.net/v1alpha1: firewall resources
system.routerd.net/v1alpha1: local system resources
plugin.routerd.net/v1alpha1: plugin manifests

主なリソース

Interface
PPPoEInterface
IPv4StaticAddress
IPv4DHCPAddress
IPv4DHCPServer
IPv4DHCPScope
HealthCheck
IPv4DefaultRoutePolicy
IPv4SourceNAT
IPv4PolicyRoute
IPv4PolicyRouteSet
IPv4ReversePathFilter
PathMTUPolicy
Zone
FirewallPolicy
ExposeService
IPv6DHCPAddress
IPv6PrefixDelegation
IPv6DelegatedAddress
IPv6DHCPServer
IPv6DHCPScope
SelfAddressPolicy
DNSConditionalForwarder
DSLiteTunnel
LogSink
NTPClient
Hostname
Sysctl

Interface Ownership

Interface.spec.managed は、routerd がそのinterfaceを変更してよいかを示します。

managed: false: observe と alias 解決だけを行い、link/address state は変更しません。
managed: true: routerd がそのinterfaceを管理できます。ただし cloud-init や netplan の既存所有が見える場合は、いきなり奪わず RequiresAdoption として計画に出します。

実機上の所有関係は artifact intent と、取り込み済みリソースについては /var/lib/routerd/artifacts.json のローカル台帳で扱います。各リソース共通の reconcile と orphan cleanup の考え方はリソース所有を参照してください。

PPPoEInterface

PPPoEInterface は、別の Interface の上に PPPoE interface を作るリソースです。Linux では pppd/rp-pppoe の peer 設定、CHAP/PAP secrets、任意の systemd unit を生成します。

apiVersion: net.routerd.net/v1alpha1
kind: PPPoEInterface
metadata:
  name: wan-ppp
spec:
  interface: wan-ether
  ifname: ppp0
  username: user@example.jp
  passwordFile: /usr/local/etc/routerd/pppoe-password
  defaultRoute: true
  usePeerDNS: true
  managed: true
  mtu: 1492
  mru: 1492

interface は下位の Ethernet Interface を参照します。ifname は省略すると ppp-<metadata.name> ですが、Linux の interface name 制限に合わせて15文字以内である必要があります。 password と passwordFile はどちらか一方だけを指定します。認証情報を main YAML に置かないため、通常は passwordFile を推奨します。

managed: true の場合、routerd は routerd-pppoe-<name>.service を enable/start します。managed: false の場合は設定ファイルだけを生成し、unit は起動しません。

LogSink

system.routerd.net/v1alpha1 の LogSink は、routerd の内部イベントをどこへ出すかを宣言します。

ローカルの journald/syslog に出す場合:

apiVersion: system.routerd.net/v1alpha1
kind: LogSink
metadata:
  name: local-syslog
spec:
  type: syslog
  minLevel: info
  syslog:
    facility: local6
    tag: routerd

信頼済みローカル log plugin に出す場合:

apiVersion: system.routerd.net/v1alpha1
kind: LogSink
metadata:
  name: external-log
spec:
  type: plugin
  minLevel: warning
  plugin:
    path: /usr/local/libexec/routerd/log-sinks/example
    timeout: 5s

enabled は省略時 true、minLevel は省略時 info です。syslog.facility は省略時 local6、syslog.tag は省略時 routerd です。 remote syslog へ送る場合は syslog.network と syslog.address を指定します。例: network: udp、address: syslog.example.net:514。

NTPClient

system.routerd.net/v1alpha1 の NTPClient はlocal NTP clientを宣言します。初期実装では systemd-timesyncd とstatic server指定を管理します。

apiVersion: system.routerd.net/v1alpha1
kind: NTPClient
metadata:
  name: system-time
spec:
  provider: systemd-timesyncd
  managed: true
  source: static
  interface: wan
  servers:
    - pool.ntp.org

interface を指定した場合、routerd は systemd-networkd のlink別 NTP= としてそのinterfaceにNTP serverを設定します。省略時は systemd-timesyncd のglobal serverとして設定します。

Sysctl

system.routerd.net/v1alpha1 の Sysctl は kernel parameter を宣言します。

apiVersion: system.routerd.net/v1alpha1
kind: Sysctl
metadata:
  name: ipv4-forwarding
spec:
  key: net.ipv4.ip_forward
  value: "1"
  runtime: true
  persistent: false

現在 runtime: true は実行中kernel値へ反映します。persistent: true は sysctl.d や rc.conf への永続化用として予約されています。

SelfAddressPolicy

SelfAddressPolicy は dnsSource: self がどのlocal addressを選ぶかを定義します。LAN用 delegated address と DS-Lite source address のように、同じinterfaceに複数のIPv6 addressがある場合の選択を明示できます。

apiVersion: net.routerd.net/v1alpha1
kind: SelfAddressPolicy
metadata:
  name: lan-ipv6-self
spec:
  addressFamily: ipv6
  candidates:
    - source: delegatedAddress
      delegatedAddress: lan-ipv6-pd-address
      addressSuffix: "::3"
    - source: interfaceAddress
      interface: lan
      matchSuffix: "::3"
    - source: interfaceAddress
      interface: lan
      ordinal: 1

IPv6DHCPScope から参照します。

spec:
  dnsSource: self
  selfAddressPolicy: lan-ipv6-self

candidate は上から順番に評価され、最初に解決できたaddressを使います。省略時は、IPv6 DHCP scope の IPv6DelegatedAddress.addressSuffix を使った delegated address、suffix一致の観測済みaddress、観測済みglobal addressの先頭、という順番になります。

IPv6 Prefix Delegation

IPv6PrefixDelegation は uplink interface で DHCPv6-PD を要求します。IPv6DelegatedAddress は delegated prefix と固定suffixを組み合わせて downstream interface のIPv6 addressを作ります。

apiVersion: net.routerd.net/v1alpha1
kind: IPv6PrefixDelegation
metadata:
  name: wan-pd
spec:
  interface: wan
  client: networkd
  profile: ntt-hgw-lan-pd
  prefixLength: 60

apiVersion: net.routerd.net/v1alpha1
kind: IPv6DelegatedAddress
metadata:
  name: lan-ipv6-pd-address
spec:
  prefixDelegation: wan-pd
  interface: lan
  subnetID: "0"
  addressSuffix: "::3"
  announce: true

Linux では systemd-networkd drop-in を /etc/systemd/network/10-netplan-<ifname>.network.d/ にrenderします。

NTT向けprofile:

ntt-ngn-direct-hikari-denwa
ntt-hgw-lan-pd

どちらも現時点では IA_PD のみを前提にし、prefix hint は明示がなければ /60 を使います。

DHCP と DNS

IPv4DHCPServer は DHCPv4 server instance、IPv4DHCPScope は interface と address pool / options を定義します。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4DHCPServer
metadata:
  name: dhcp4
spec:
  server: dnsmasq
  managed: true
  listenInterfaces:
    - lan
  dns:
    enabled: true
    upstreamSource: dhcp4
    upstreamInterface: wan
    cacheSize: 1000

apiVersion: net.routerd.net/v1alpha1
kind: IPv4DHCPScope
metadata:
  name: lan-dhcp4
spec:
  server: dhcp4
  interface: lan
  rangeStart: 192.168.160.100
  rangeEnd: 192.168.160.199
  leaseTime: 12h
  routerSource: interfaceAddress
  dnsSource: self
  authoritative: true

IPv6DHCPServer と IPv6DHCPScope は dnsmasq による DHCPv6/RA を扱います。dnsSource: self は delegated LAN IPv6 address、たとえば pd-prefix::3 をDNS serverとして広告します。

dnsmasq の RA が有効な場合、routerd は同じ IPv6 DNS server list を DHCPv6 DNS と RA RDNSS の両方に使います。Android は DHCPv6 client として期待せず、SLAAC/RDNSS client として扱う方が自然です。

dnsmasq backendでは listenInterfaces がサービス提供interfaceのallow-listです。scopeはserver側の listenInterfaces に含まれるinterfaceにだけbindできます。指定されていないinterfaceは except-interface としてrenderされるため、WANであってもLANであっても明示しない限りサービスしません。

HealthCheck と IPv4DefaultRoutePolicy

HealthCheck は疎通確認を宣言します。interval を省略した場合のデフォルトは 60s です。経路切替が鋭敏になりすぎないよう、短い間隔は明示した場合だけ使います。

apiVersion: net.routerd.net/v1alpha1
kind: HealthCheck
metadata:
  name: dslite-v4
spec:
  type: ping
  role: next-hop
  targetSource: dsliteRemote
  interface: transix-a

role は、その確認が運用上何を意味するかを表します。これ自体は送出するパケットを変えませんが、経路ポリシーや状態出力を読みやすくします。

link: インターフェースの存在、キャリア、管理状態。
next-hop: ゲートウェイ、AFTR、トンネル終端など近傍の転送依存先。
internet: 公開先への ping や TCP 接続など、インターネット全体の到達性。
service: DNS 解決、DHCP、AFTR FQDN 解決、PPPoE セッションなどサービス固有の依存先。
policy: 経路候補を選んでよいかを示す集約結果。

省略時の role は next-hop です。これは現在の targetSource: auto の動きと一致します。

IPv4DefaultRoutePolicy は、healthy な候補のうち priority が最小のものを active にします。候補は直接interfaceを指すか、IPv4PolicyRouteSet を routeSet で参照します。直接候補は専用のrouting tableとfirewall markを持ちます。新規flowはactiveな直接候補へmarkされ、既存flowはその候補がhealthyな間はconntrack markで同じ経路を維持します。旧候補がunhealthyになった場合は、該当flowも現在のactive候補へmarkし直します。

active候補が routeSet を参照する場合、routerd は新規flowをmarkせず、参照先の IPv4PolicyRouteSet がhashでtargetを選べるようにします。healthyなroute set targetのconntrack markは維持します。失敗した候補の古いmarkはclearし、route setに再選出させます。

target を省略すると targetSource: auto として近傍の確認先を選びます。DS-Lite は AFTR の IPv6 アドレス、通常interface/PPPoE はそのinterfaceの IPv4 default gateway を確認します。これは標準では next-hop 確認です。IPv4 Internet 全体の到達性を見たい場合は、明示的なstatic IPv4 targetを持つ role: internet の別 HealthCheck を設定します。将来的には role: policy の集約確認で、複数の下位確認をまとめて経路候補の選択可否にできます。候補に healthCheck を指定しない場合、その候補は常に up として扱います。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4DefaultRoutePolicy
metadata:
  name: default-v4
spec:
  mode: priority
  sourceCIDRs:
    - 192.168.160.0/24
  destinationCIDRs:
    - 0.0.0.0/0
  candidates:
    - name: dslite
      routeSet: lan-dslite-balance
      priority: 10
      healthCheck: dslite-v4
    - name: pppoe
      interface: wan-pppoe
      gatewaySource: none
      priority: 20
      table: 111
      mark: 273
      routeMetric: 60
      healthCheck: pppoe-v4
    - name: dhcp4
      interface: wan
      gatewaySource: dhcp4
      priority: 30
      table: 112
      mark: 274
      routeMetric: 100
      healthCheck: wan-dhcp4-v4

IPv4 Source NAT

IPv4SourceNAT は outbound NAT を宣言します。Linux では nftables にrenderされます。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4SourceNAT
metadata:
  name: lan-to-transix-a
spec:
  outboundInterface: transix-a
  sourceCIDRs:
    - 192.168.160.0/24
  translation:
    type: address
    address: 192.0.0.2
    portMapping:
      type: range
      start: 1024
      end: 65535

outboundInterface は Interface、PPPoEInterface、または DSLiteTunnel を参照できます。

IPv4PolicyRouteSet

IPv4PolicyRouteSet は、source/destination address をhashして複数のpolicy route targetへ分散します。Linux では nftables mark、conntrack mark、ip rule、専用routing tableを使います。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4PolicyRouteSet
metadata:
  name: lan-dslite-balance
spec:
  mode: hash
  hashFields:
    - sourceAddress
    - destinationAddress
  sourceCIDRs:
    - 192.168.160.0/24
  destinationCIDRs:
    - 0.0.0.0/0
  targets:
    - name: transix-a
      outboundInterface: transix-a
      table: 100
      priority: 10000
      mark: 256
    - name: transix-b
      outboundInterface: transix-b
      table: 101
      priority: 10001
      mark: 257

同じflowは conntrack mark によって同じtargetへ固定されます。

IPv4ReversePathFilter

policy routing や複数DS-Lite tunnelでは、Linux rp_filter が正当な戻り通信を落とす場合があります。IPv4ReversePathFilter はそれをconfigで制御します。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4ReversePathFilter
metadata:
  name: rp-filter-transix-a
spec:
  target: interface
  interface: transix-a
  mode: disabled

target は all、default、interface。mode は disabled、strict、loose です。

PathMTUPolicy

PathMTUPolicy は、あるインターフェースから複数の上流インターフェースへ出ていく通信の実効 MTU を決めます。その MTU を IPv6 RA で LAN クライアントへ広告し、IPv4/IPv6 の forward 通信に TCP MSS clamp を入れられます。

apiVersion: net.routerd.net/v1alpha1
kind: PathMTUPolicy
metadata:
  name: lan-wan-mtu
spec:
  fromInterface: lan
  toInterfaces:
    - wan
    - transix
  mtu:
    source: minInterface
  ipv6RA:
    enabled: true
    scope: lan-dhcp6
  tcpMSSClamp:
    enabled: true
    families:
      - ipv4
      - ipv6

mtu.source: minInterface は toInterfaces の MTU の最小値を使います。通常の Interface は現時点では 1500、PPPoEInterface は 1492、DSLiteTunnel は 1454 を既定値として扱います。各リソースで mtu を指定している場合はそれを使います。mtu.source: static の場合は mtu.value を使います。

ipv6RA.enabled が true の場合、ipv6RA.scope は IPv6DHCPScope を参照します。dnsmasq には ra-param=ens19,1454 のような RA MTU option を出力します。

tcpMSSClamp.enabled が true の場合、routerd は nftables の forward chain に MSS clamp rule を出力します。MSS は実効 MTU から固定で計算します。IPv4 は 40 bytes、IPv6 は 60 bytes を引きます。families を省略した場合は ipv4 と ipv6 の両方を有効にします。

最小 Firewall

Firewall リソースは firewall.routerd.net/v1alpha1 を使います。最初の firewall API は汎用ルール言語にせず、家庭用ルーターとしての安全な標準動作とサービス公開に絞ります。

Zone: lan や wan のように、ルーターのインターフェース集合へ名前を付けます。
FirewallPolicy: home-router プリセットと input/forward の標準動作を宣言します。
ExposeService: 内部 IPv4 サービスを DNAT と forward 許可ルールで公開します。

home-router プリセットは、input/forward の標準 drop、invalid drop、established/related accept、loopback input accept、lan/wan zone がある場合の LAN から WAN への forward 許可、設定された routerAccess zone からの SSH/DNS/DHCP のみ許可、を出力します。

apiVersion: firewall.routerd.net/v1alpha1
kind: FirewallPolicy
metadata:
  name: default-home
spec:
  preset: home-router
  input:
    default: drop
  forward:
    default: drop
  routerAccess:
    ssh:
      fromZones:
        - lan
      wan:
        enabled: false
    dns:
      fromZones:
        - lan
    dhcp:
      fromZones:
        - lan

ExposeService は IPv4 port publish の最初の構成要素です。sources を指定すると、その送信元 IPv4 prefix だけを許可します。hairpin はリソース形状として受け付けますが、外側アドレスの選出モデルがまだ無いため、最初の renderer は external-address hairpin ルールを合成しません。

apiVersion: firewall.routerd.net/v1alpha1
kind: ExposeService
metadata:
  name: nas-https
spec:
  family: ipv4
  fromZone: wan
  viaInterface: wan-pppoe
  protocol: tcp
  externalPort: 443
  internalAddress: 192.168.160.20
  internalPort: 443
  sources:
    - 203.0.113.0/24
  hairpin: true

DNSConditionalForwarder

特定domainだけ別DNSへforwardします。DS-Lite AFTR名のようにprovider DNSでしか正しいAAAAが返らない名前に使います。

apiVersion: net.routerd.net/v1alpha1
kind: DNSConditionalForwarder
metadata:
  name: transix-aftr
spec:
  domain: gw.transix.jp
  upstreamSource: static
  upstreamServers:
    - 2404:1a8:7f01:a::3
    - 2404:1a8:7f01:b::3

DSLiteTunnel

DSLiteTunnel は DS-Lite B4 tunnel を宣言します。Linux では ip -6 tunnel の ipip6 tunnel を作ります。

apiVersion: net.routerd.net/v1alpha1
kind: DSLiteTunnel
metadata:
  name: transix-a
spec:
  interface: wan
  tunnelName: ds-transix-a
  aftrFQDN: gw.transix.jp
  aftrDNSServers:
    - 2404:1a8:7f01:a::3
    - 2404:1a8:7f01:b::3
  aftrAddressOrdinal: 1
  aftrAddressSelection: ordinalModulo
  localAddressSource: delegatedAddress
  localDelegatedAddress: lan-ipv6-pd-address
  localAddressSuffix: "::100"
  mtu: 1454

remoteAddress を省略すると、aftrFQDN のAAAAを引きます。AAAAは文字列昇順にsortされ、aftrAddressOrdinal で1始まりの番号を選びます。

aftrAddressSelection:

ordinal: 指定番号が存在しなければ失敗します。
ordinalModulo: record数で折り返します。

AFTR record数が減っても複数tunnelを維持したい場合、localAddressSuffix はtunnelごとに分けてください。そうしないと同じ (local, remote) の tunnel が重複する可能性があります。
