CloudEdge Mobility 演示

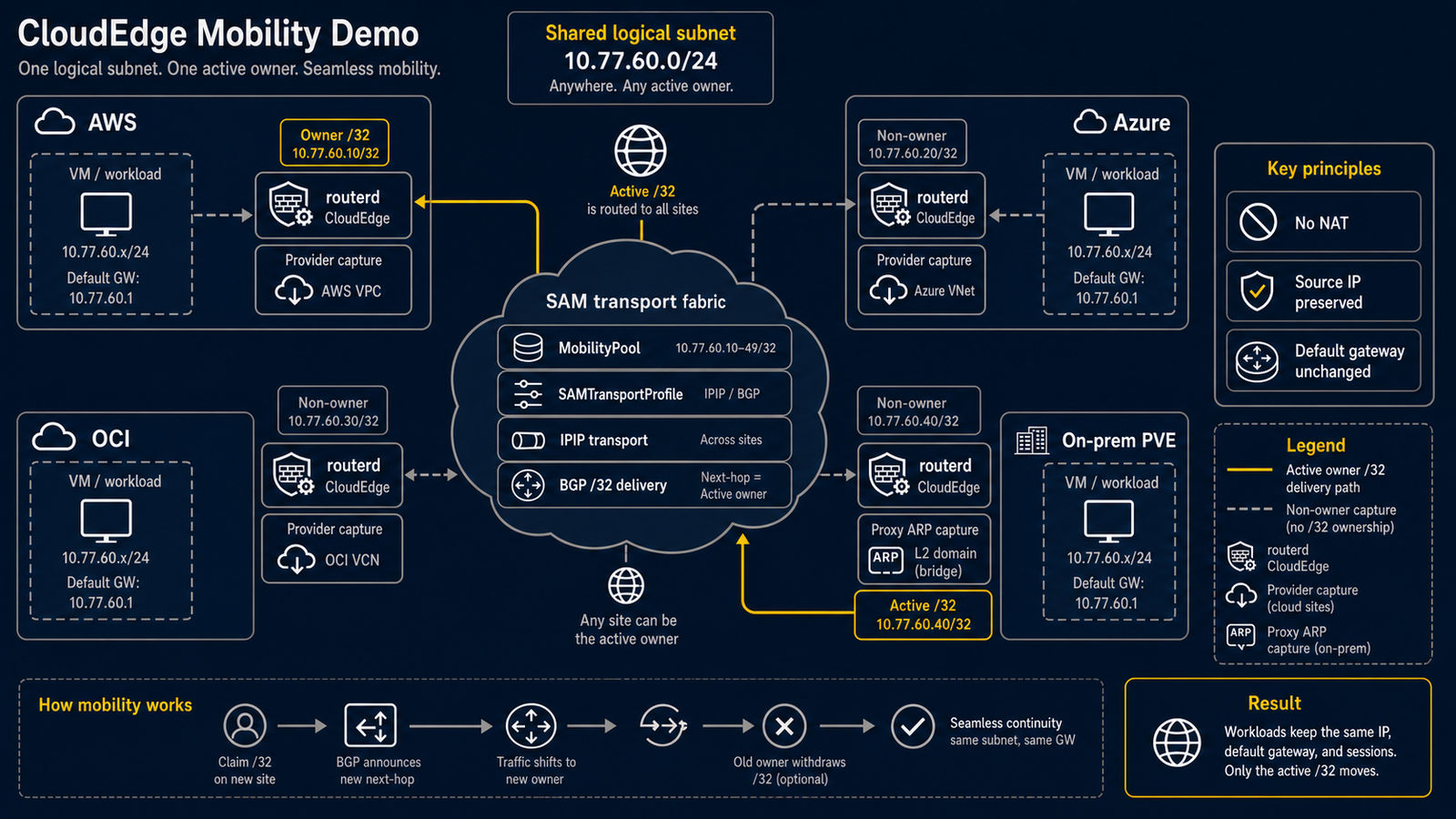

4 站点 CloudEdge SAM mobility 演示的共享 /24 拥有者、MobilityPool、SAMTransportProfile IPIP 传输、BGP /32 交付、提供商或 proxy-ARP 捕获的流程

实验性功能（CloudEdge）。Selective Address Mobility (SAM) 的实验室演示。on-prem、AWS、Azure、OCI 共享一个逻辑 /24，每个站点都能提供其他站点拥有的地址 — 无 NAT 且不变更客户端的默认网关。可执行包位于 examples/cloudedge-mobility-demo/。

CloudEdge Mobility 演示：4 个站点共享 10.77.60.0/24，每个拥有者地址通过生成的 SAM 传输在所有非拥有者站点被捕获，无 NAT 保留源 IP

本演示展示的内容​

  • 1 个逻辑 /24 由 4 个站点共享 — on-prem / AWS / Azure / OCI 全部将 10.77.60.0/24 作为单一逻辑地址空间。
  • 非拥有者站点捕获拥有者的地址 — 每个拥有者地址在所有其他站点变为可达（云端：提供商的辅助 IP，on-prem：proxy ARP）。进行单一拥有者仲裁。
  • 12 方向 SSH 流通过 — 4 个演示客户端之间全方向通信。
  • 无 NAT、源 IP 保留、网关无变更 — 连接保持实际源 IP，不进行 NAT，不触碰客户端的默认网关。
  • 云端维护捕获迁移（D5） — 捕获的地址在同一提供商内迁移到另一个路由器作为备用，流量通过新的持有者恢复。

地址设计​

所有 4 个站点共享一个逻辑子网，每个站点仅拥有其中 1 个 /32。

站点routerd 节点拥有者地址捕获机制
On-premonprem-router10.77.60.10/32LAN 上的 Proxy ARP
AWSaws-router-a10.77.60.11/32ENI 辅助 IP
Azureazure-router10.77.60.12/32NIC 辅助 ipConfig
OCIoci-router10.77.60.13/32VNIC 辅助私有 IP

逻辑子网：10.77.60.0/24。路由器间传输使用独立的 RFC1918 端点/内部地址体系（与链路本地 169.254/16 或 CGNAT 100.64/10 分离）。地址约束请参见 Selective Address Mobility。

数据平面​

  • provider-secondary-ip 捕获 — 在每个云端路由器上，其他站点的拥有者地址作为辅助 IP 附加到该 ENI / NIC / VNIC，云端 fabric 将流量交付到该路由器。
  • proxy-ARP 捕获 — 在 on-prem，路由器在 LAN 上对其他站点的拥有者地址响应 ARP。
  • BGP /32 交付 — 每个拥有者广告其拥有的 /32，其他路由器导入最佳路径并通过 overlay 转发到拥有站点的路由器。
  • 生成的 SAM 传输 — 路由器通过从 SAMTransportProfile 导出的 IPIP 隧道和 BGP 对等体互连。如果启用 WireGuard，则为端点限定的加密底层网络。其 AllowedIPs 包含传输端点前缀，不包含移动 /32。

交付是路由（而非 NAT），因此源 IP 得以保留，客户端的默认网关不会变更。

控制平面​

操作员只需声明意图，其余均为导出。

  • MobilityPool — 操作员描述的唯一意图（成员、捕获模式、交付、放置、维护 drain）。
  • 北极星成员结构 — 每个渲染配置通过 profiles.cloudCaptures、spec.values、targetFrom、subnetRefFrom 完全声明自身站点，远程站点仅为 ID 对等条目。与 BGP 类似，节点需要知道对等体，但不需要对等体的提供商 NIC/子网实现细节。
  • SAMTransportProfile — 从共享拓扑和内部前缀导出逐对等体的 TunnelInterface、端点 /32 IPv4Route、BGPPeer 资源。
  • BGP /32 mobility 路径 — 每个拥有者广告其拥有的主机路由，其他站点通过生成的 SAM 传输学习当前最佳路径。
  • 提供商 trap 操作 — 云端路由器最终将远程拥有的 /32 作为辅助 IP assign/unassign 以进行本地捕获。这些操作不再位于关键转发路径上。
  • Event Federation — routerd.client.ipv4.observed 事实在站点间传播（EventGroup / EventPeer / EventSubscription，参见 Event Federation）。
  • 提供商操作 executor — 在 ProviderActionPolicy 下，使用实例自身的云原生 ID 执行门控云端变更（辅助 IP 的 assign / unassign、forwarding）（参见 ADR 0007）。
  • pathSig fencing — 提供商操作针对当前 BGP 期望路径签名和持有者进行 fence，因此过时的操作无法变更在其他地方已重新收敛的路由。

示例配置有意避免了旧式 remote-full 内联风格。在预发布期间旧风格仍可接受，但如果远程 MobilityPool 成员包含本地提供商的捕获或发现详细信息，routerctl validate、plan、apply 会发出警告。未来的预发布配置中，远程成员可能仅要求 ID。

运行方法​

使用 examples/cloudedge-mobility-demo/ 中的包。假设实验室实例、NIC/VNIC、ID 权限、SSH、可选的 WireGuard 端点密钥、提供商 CLI 已准备就绪 — 脚本不会配置云端资源。

cd examples/cloudedge-mobility-demo
cp env.example env
$EDITOR env            # 填写所有占位符。secret 不要放入 git

./run-demo.sh          # 渲染 + 部署、事件发布、D3 运行，然后 D5 迁移
./collect-evidence.sh  # 收集提供商状态、日志、连接信息
./reset-lab.sh         # 尽力清理。停止计算资源以避免闲置费用

无论是否失败，每次运行后都请执行 reset-lab.sh。

已验证的结果​

  • D1 位置自动反映：出现在 on-prem 的拥有者地址被各云端路由器识别。
  • D2 云端 -> on-prem 捕获（proxy ARP）。
  • D3 4 站点 12 方向 ping + SSH 通过 — 源 IP 保留、无 NAT、默认网关无变更。
  • D4 on-prem HA / VRRP 捕获故障转移。
  • D5 云端维护 / 捕获迁移通过 — drain aws-router-a 后，捕获的地址迁移到 aws-router-b，流量通过 B 恢复。过时的 pathSig 操作被 fence（skipped: stale mobility desired path）。参见 D5 证据。

注意事项​

  • 这是实验室演示，不是生产就绪的交钥匙方案。
  • 不是完整的 L2 扩展 / EVPN — 没有广播/多播桥接。
  • 这是选择性 /32 地址移动性：不是整个子网，而是选定的地址在站点间移动。
  • 脚本假设预配置的实例，使用占位的非机密逻辑地址。绝不提交实际的账户/订阅/OCID/ENI/VNIC ID 或私钥。
