Azure 与 PVE 的 same-subnet SAM 冒烟测试

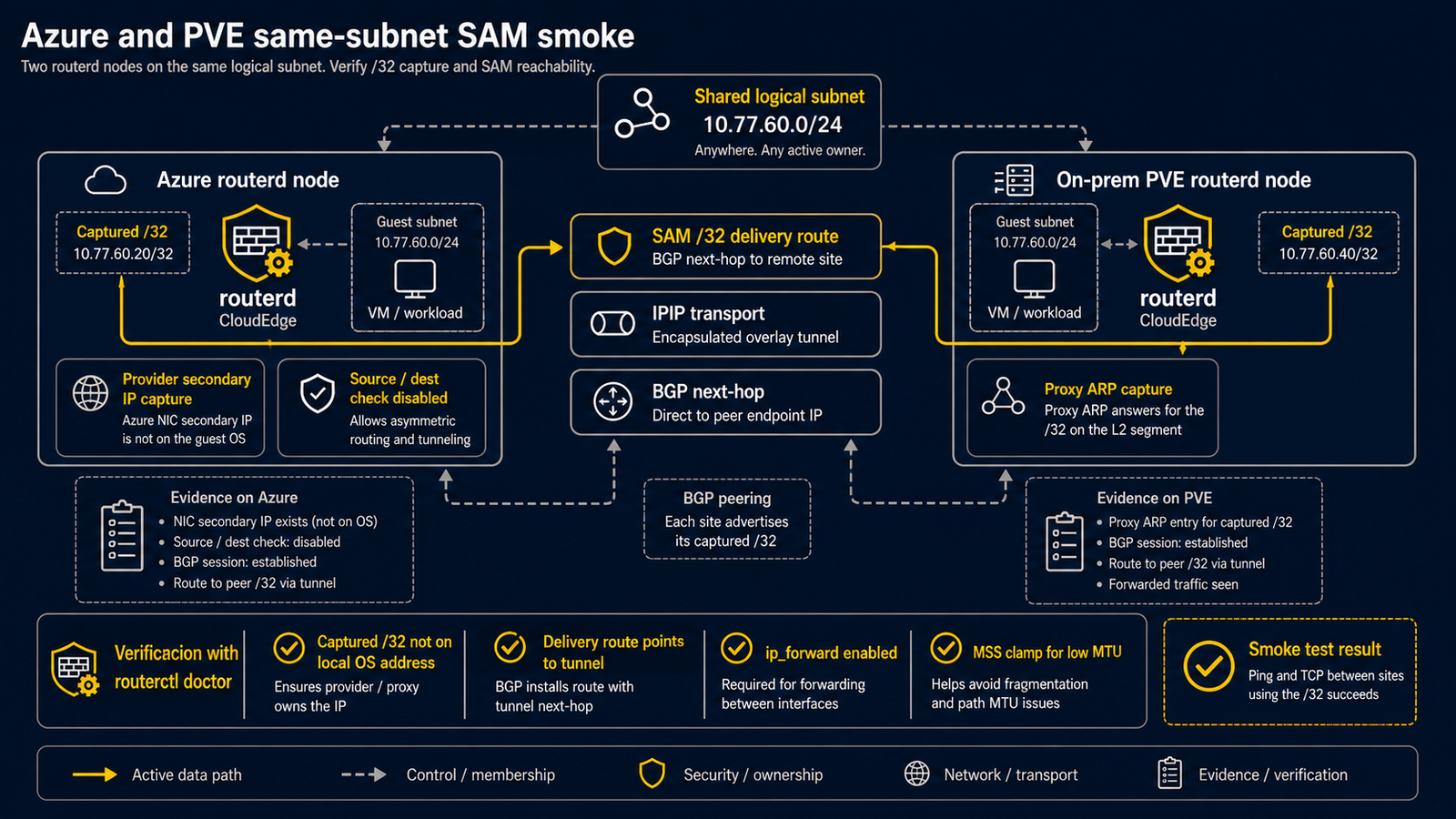

Azure provider-secondary-IP 捕获、on-prem proxy-ARP 捕获、SAM /32 交付路由、转发检查、routerctl doctor 验证的流程

本指南总结了经过验证的操作模式：Azure 的 routerd 节点与本地 Proxmox VE 的 routerd 节点通过 Selective Address Mobility (SAM) 交换选定的 /32 地址。资源语义请参见选择性地址移动性参考。

Azure 侧​

  • Azure NIC 辅助 IP 保留在 Azure 侧。这个 provider-side 对象捕获发往 on-prem /32 的数据包。
  • 不要让 Ubuntu 来宾 OS 持有已捕获的 /32。cloud-init 或 netplan 可能会自动为辅助 NIC IP 分配地址。请抑制或删除该配置。routerd 在每次 BGP provider-secondary-ip reconcile 时都会从本地接口 de-assign 该特定地址，并维持地址不存在的状态；即使 provider capture 将辅助 IP 保留在 Azure 也同样如此。
  • 在 Azure NIC 和 Linux 上都启用 IP forwarding（net.ipv4.ip_forward=1）。

本地 PVE 侧​

  • 在能看到 local same-subnet 主机的 LAN/bridge 接口上使用 proxy-arp 捕获。
  • 启用 Linux forwarding。SAM 中 routerd 通过常规 sysctl 路径启用 ip_forward 和 proxy_arp。
  • 在 capture 接口和 WireGuard tunnel 之间，通过防火墙策略允许已捕获 /32 的转发。SAM 不添加防火墙规则或 NAT 规则。
  • 对于云端来宾镜像，在判断 provider fabric 丢包之前，也要检查主机防火墙的默认值。路由器需要接受 WireGuard 的 UDP listen port，并允许 capture 接口和 wg-hybrid 之间的转发。routerctl doctor hybrid 会警告终端 iptables drop/reject 模式和 SAM MSS clamp 规则缺失。

隧道与路由​

  • WireGuard 从 on-prem 向 Azure public IP 拨号。
  • 在 on-prem peer 上设置 persistentKeepalive，以维持 NAT 和 cloud edge 状态。
  • 首次冒烟测试不使用 UDR。如果后续添加 UDR fallback，请注意 Azure 可能将已捕获 /32 回送到交付源路由器形成 same-subnet 环路。
  • 远端 owner 的 /32 交付路由由 BGP best-path import 经由 tunnel 接口得到，不变更默认路由。

验证​

运行：

routerctl doctor hybrid

对于 BGP provider-secondary-ip，确认已捕获的 /32 不存在于本地 ip addr 中、交付路由指向 tunnel、ip_forward=1。对于 proxy-arp，确认 proxy_arp=1、proxy neighbor、指向 tunnel 的交付路由、ip_forward=1。

在低 MTU overlay 中，doctor hybrid 会报告 SAM MSS clamp，确认 nft list table inet routerd_mss 中包含选定 /32 路径的 capture-to-tunnel 和 tunnel-to-capture 双向规则。
