CloudEdge Mobility 展示

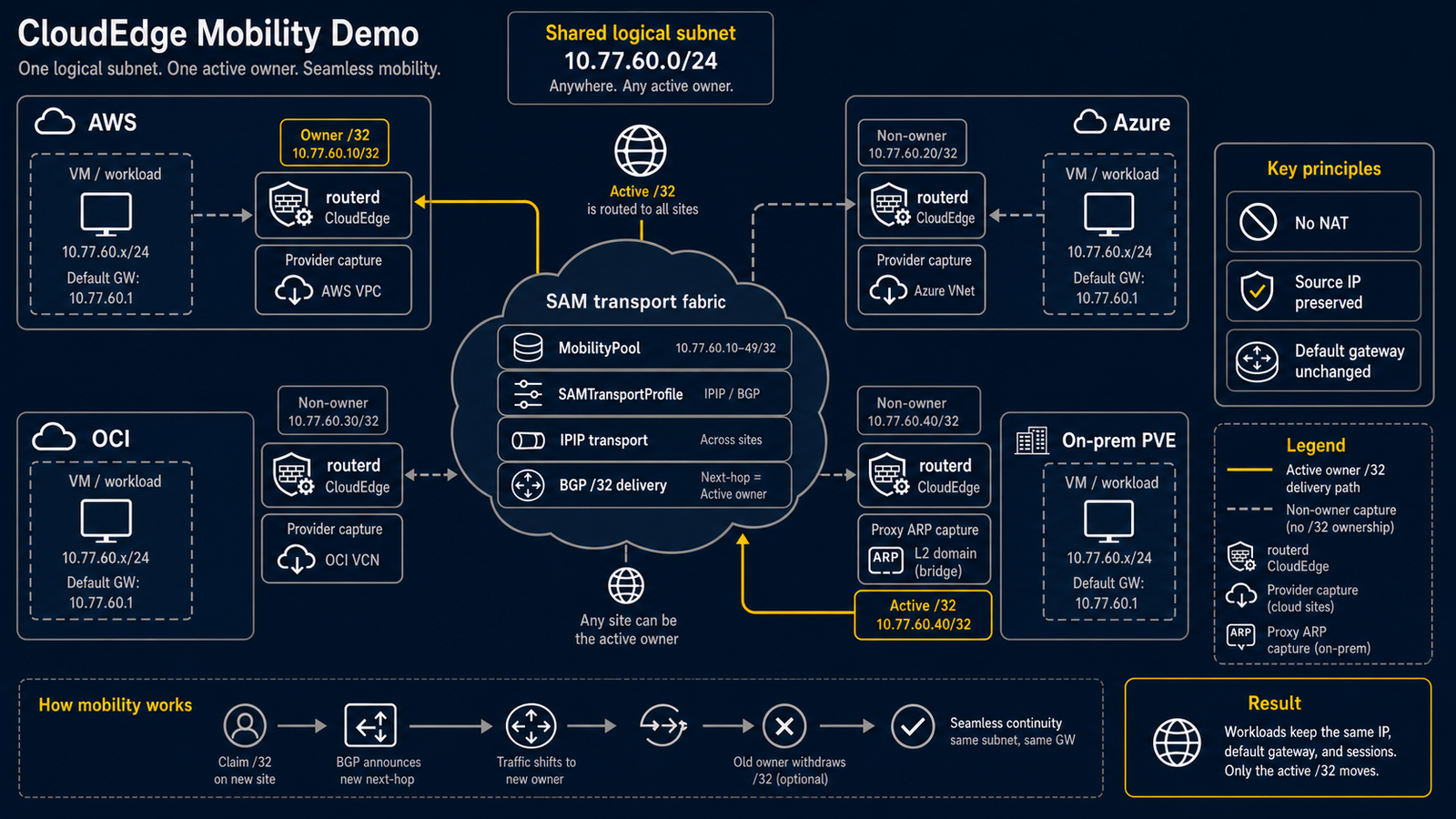

4 站點 CloudEdge SAM mobility 展示的共享 /24 擁有者、MobilityPool、SAMTransportProfile IPIP 傳輸、BGP /32 交付、提供者或 proxy-ARP 捕獲的流程

實驗性功能（CloudEdge）。Selective Address Mobility (SAM) 的實驗室展示。on-prem、AWS、Azure、OCI 共享一個邏輯 /24，每個站點都能提供其他站點擁有的位址 — 無 NAT 且不變更用戶端的預設閘道。可執行套件位於 examples/cloudedge-mobility-demo/。

CloudEdge Mobility 展示：4 個站點共享 10.77.60.0/24，每個擁有者位址透過產生的 SAM 傳輸在所有非擁有者站點被捕獲，無 NAT 保留來源 IP

本展示呈現的內容​

  • 1 個邏輯 /24 由 4 個站點共享 — on-prem / AWS / Azure / OCI 全部將 10.77.60.0/24 作為單一邏輯位址空間。
  • 非擁有者站點捕獲擁有者的位址 — 每個擁有者位址在所有其他站點變為可達（雲端：提供者的次要 IP，on-prem：proxy ARP）。進行單一擁有者仲裁。
  • 12 方向 SSH 流通過 — 4 個展示用戶端之間全方向通訊。
  • 無 NAT、來源 IP 保留、閘道無變更 — 連線保持實際來源 IP，不進行 NAT，不觸碰用戶端的預設閘道。
  • 雲端維護捕獲遷移（D5） — 捕獲的位址在同一提供者內遷移到另一個路由器作為備用，流量透過新的持有者恢復。

位址設計​

所有 4 個站點共享一個邏輯子網路，每個站點僅擁有其中 1 個 /32。

站點routerd 節點擁有者位址捕獲機制
On-premonprem-router10.77.60.10/32LAN 上的 Proxy ARP
AWSaws-router-a10.77.60.11/32ENI 次要 IP
Azureazure-router10.77.60.12/32NIC 次要 ipConfig
OCIoci-router10.77.60.13/32VNIC 次要私有 IP

邏輯子網路：10.77.60.0/24。路由器間傳輸使用獨立的 RFC1918 端點/內部位址體系（與鏈結本機 169.254/16 或 CGNAT 100.64/10 分離）。位址限制請參見 Selective Address Mobility。

資料平面​

  • provider-secondary-ip 捕獲 — 在每個雲端路由器上，其他站點的擁有者位址作為次要 IP 附加到該 ENI / NIC / VNIC，雲端 fabric 將流量交付到該路由器。
  • proxy-ARP 捕獲 — 在 on-prem，路由器在 LAN 上對其他站點的擁有者位址回應 ARP。
  • BGP /32 交付 — 每個擁有者廣告其擁有的 /32，其他路由器匯入最佳路徑並透過 overlay 轉發到擁有站點的路由器。
  • 產生的 SAM 傳輸 — 路由器透過從 SAMTransportProfile 導出的 IPIP 隧道和 BGP 對等體互連。若啟用 WireGuard，則為端點限定的加密底層網路。其 AllowedIPs 包含傳輸端點前綴，不包含行動 /32。

交付是路由（而非 NAT），因此來源 IP 得以保留，用戶端的預設閘道不會變更。

控制平面​

操作員只需宣告意圖，其餘均為導出。

  • MobilityPool — 操作員描述的唯一意圖（成員、捕獲模式、交付、放置、維護 drain）。
  • 北極星成員結構 — 每個渲染組態透過 profiles.cloudCaptures、spec.values、targetFrom、subnetRefFrom 完全宣告自身站點，遠端站點僅為 ID 對等項目。與 BGP 類似，節點需要知道對等體，但不需要對等體的提供者 NIC/子網路實作細節。
  • SAMTransportProfile — 從共享拓撲和內部前綴導出逐對等體的 TunnelInterface、端點 /32 IPv4Route、BGPPeer 資源。
  • BGP /32 mobility 路徑 — 每個擁有者廣告其擁有的主機路由，其他站點透過產生的 SAM 傳輸學習目前最佳路徑。
  • 提供者 trap 操作 — 雲端路由器最終將遠端擁有的 /32 作為次要 IP assign/unassign 以進行本機捕獲。這些操作不再位於關鍵轉發路徑上。
  • Event Federation — routerd.client.ipv4.observed 事實在站點間傳播（EventGroup / EventPeer / EventSubscription，參見 Event Federation）。
  • 提供者操作 executor — 在 ProviderActionPolicy 下，使用執行個體自身的雲端原生 ID 執行閘控雲端變更（次要 IP 的 assign / unassign、forwarding）（參見 ADR 0007）。
  • pathSig fencing — 提供者操作針對目前 BGP 期望路徑簽章和持有者進行 fence，因此過時的操作無法變更在其他地方已重新收斂的路由。

範例組態有意避免了舊式 remote-full 內嵌風格。在預發布期間舊風格仍可接受，但如果遠端 MobilityPool 成員包含本機提供者的捕獲或探索詳細資訊，routerctl validate、plan、apply 會發出警告。未來的預發布組態中，遠端成員可能僅要求 ID。

運行方法​

使用 examples/cloudedge-mobility-demo/ 中的套件。假設實驗室執行個體、NIC/VNIC、ID 權限、SSH、可選的 WireGuard 端點金鑰、提供者 CLI 已準備就緒 — 指令碼不會佈建雲端資源。

cd examples/cloudedge-mobility-demo
cp env.example env
$EDITOR env            # 填寫所有佔位符。secret 不要放入 git

./run-demo.sh          # 渲染 + 部署、事件發布、D3 運行，然後 D5 遷移
./collect-evidence.sh  # 收集提供者狀態、日誌、連線資訊
./reset-lab.sh         # 盡力清理。停止運算資源以避免閒置費用

無論是否失敗，每次運行後都請執行 reset-lab.sh。

已驗證的結果​

  • D1 位置自動反映：出現在 on-prem 的擁有者位址被各雲端路由器辨識。
  • D2 雲端 -> on-prem 捕獲（proxy ARP）。
  • D3 4 站點 12 方向 ping + SSH 通過 — 來源 IP 保留、無 NAT、預設閘道無變更。
  • D4 on-prem HA / VRRP 捕獲故障轉移。
  • D5 雲端維護 / 捕獲遷移通過 — drain aws-router-a 後，捕獲的位址遷移到 aws-router-b，流量透過 B 恢復。過時的 pathSig 操作被 fence（skipped: stale mobility desired path）。參見 D5 證據。

注意事項​

  • 這是實驗室展示，不是生產就緒的交鑰匙方案。
  • 不是完整的 L2 擴展 / EVPN — 沒有廣播/多播橋接。
  • 這是選擇性 /32 位址行動性：不是整個子網路，而是選定的位址在站點間移動。
  • 指令碼假設預佈建的執行個體，使用佔位的非機密邏輯位址。絕不提交實際的帳戶/訂閱/OCID/ENI/VNIC ID 或私鑰。
