Azure と PVE の同一サブネット SAM スモークテスト

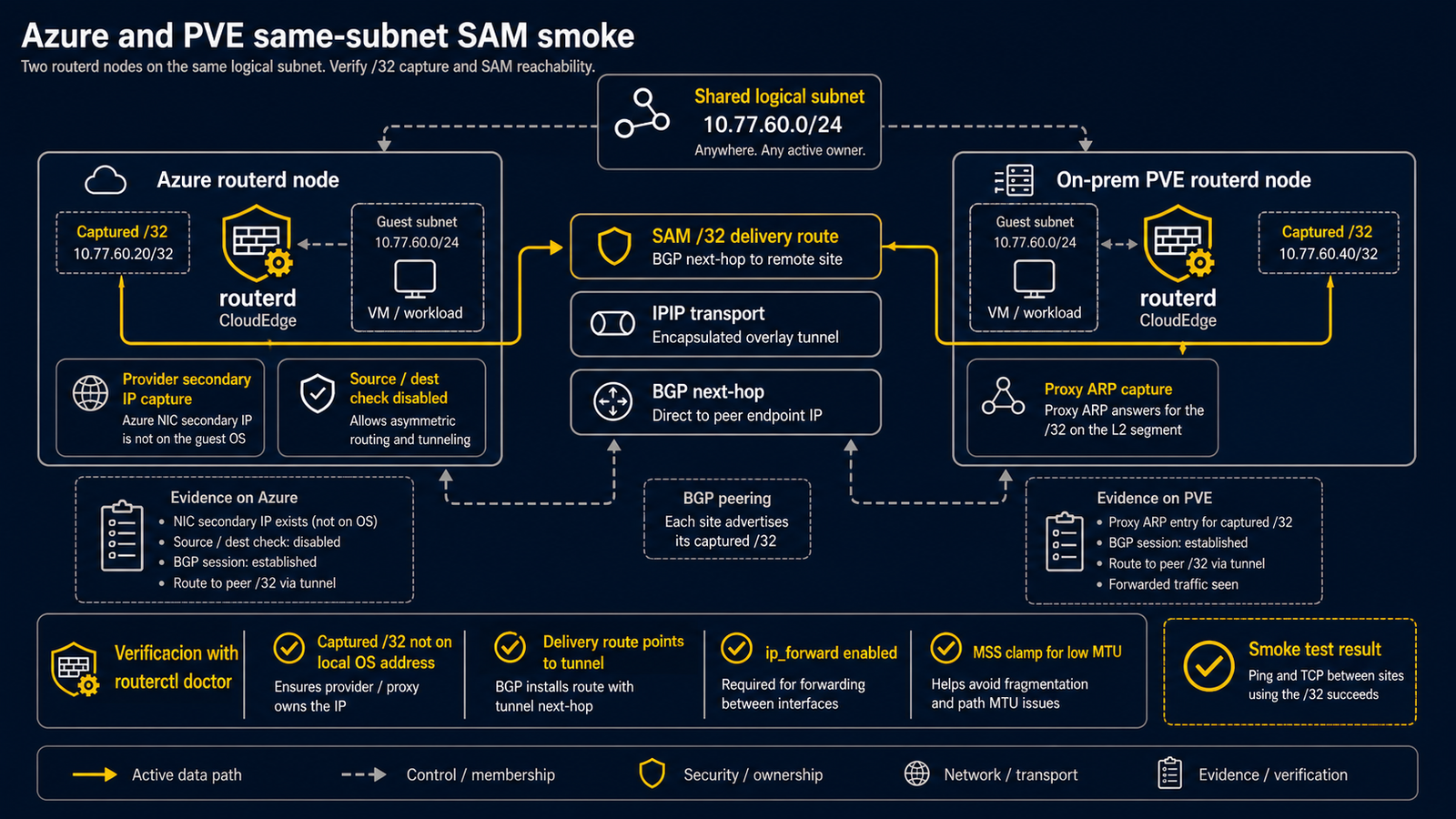

このガイドは、Azure の routerd ノードとオンプレミスの Proxmox VE routerd ノードで、Selective Address Mobility (SAM) により選択した /32 アドレスを交換する、検証済みの運用形をまとめたものです。リソースの意味論は選択的アドレス移動性のリファレンスを参照してください。
Azure 側
- Azure NIC のセカンダリ IP は Azure 側に残します。このプロバイダー側のオブジェクトが、オンプレミスの
/32宛てのパケットを捕捉します。 - Ubuntu ゲスト OS には、捕捉した
/32を持たせないでください。cloud-init や netplan がセカンダリ NIC の IP を自動付与することがあります。その設定は抑止するか削除します。routerd は no-local 捕捉ではリコンサイル時にそのアドレスをローカルインターフェースから外し、アドレスが存在しない状態を維持します。これは Claim がconfigureOSAddress: falseの場合だけでなく、プロバイダー捕捉のセカンダリ IP を Azure に残したまま BGP delivery でリモートオーナーへ配送する場合も含みます。この BGP ケースでは、Azure NIC が ingress を所有し、Linux はローカル/32アドレスではなく proxy neighbor、forwarding sysctl/rule、インポートされた/32route で転送します。 - Azure NIC と Linux の両方で IP 転送を有効化します（
net.ipv4.ip_forward=1）。
オンプレミス PVE 側
- 同一サブネットのローカルホストが見える LAN やブリッジのインターフェースで、
proxy-arp捕捉を使います。 - Linux の転送を有効化します。SAM では routerd が通常の sysctl パスで
ip_forwardとproxy_arpを有効化します。 - 捕捉インターフェースと WireGuard トンネルの間で、捕捉した
/32の転送をファイアウォールで許可します。SAM はファイアウォールルールや NAT ルールを追加しません。 - クラウドのゲストイメージでは、プロバイダーのファブリックがパケットを落としていると判断する前に、ホスト側ファイアウォールの既定値も確認してください。ルーターは WireGuard の UDP 待ち受けポートを受け付け、捕捉インターフェースと
wg-hybridの間の転送を許可する必要があります。routerctl doctor hybridは、iptables の終端 drop/reject パターンと、SAM MSS clamp ルールの不足を警告します。
トンネルとルーティング
- WireGuard はオンプレミスから Azure のパブリック IP へ接続する形にします。
- オンプレミス側のピアには
persistentKeepaliveを設定し、NAT やクラウドエッジの状態を維持します。 - 最初のスモークテストは UDR なしで実施します。後で UDR フォールバックを追加する場合は、Azure が捕捉した
/32を配送元のルーターへ戻してしまう、同一サブネットのループに注意してください。 - SAM の配送は各 Claim をトンネルインターフェースへの
/32経路に落とし込みます。デフォルト経路は変更しません。
検証
実行:
routerctl doctor hybrid
provider-secondary-ip の no-local 捕捉では、捕捉した /32 がローカルの ip addr に存在しないこと、配送経路がトンネルを向いていること、ip_forward=1 であることを確認します。これには configureOSAddress: false の Claim と、BGP delivery でリモートオーナーへ配送する場合の両方が含まれます。proxy-arp では、proxy_arp=1、プロキシネイバーの存在、トンネルへの配送経路、ip_forward=1 を確認します。
低 MTU のオーバーレイでは、doctor hybrid が SAM MSS clamp を報告し、nft list table inet routerd_mss に、選択した /32 経路の捕捉からトンネルへ、およびトンネルから捕捉への両方のルールが含まれていることを確認します。
