Selective Address Mobility

Selective Address Mobility (SAM) 不是 full L2 extension。routerd CloudEdge 不把 Ethernet segment 延伸到 public cloud，而是只移動選定的 IPv4 /32。source/destination address 會保留；firewall 與 NAT 是單獨的 routerd layer。

primary resource model

目前 CloudEdge Mobility 的 operator-authored surface 是：

• SAMNodeSet: 一次性宣告完整共享的 node identity、topology、placement 與 SAM endpoint。
• MobilityPool: 宣告 mobility prefix、EventGroup、BGP delivery，以及本 node 的 capture/discovery/provider trap local overlay。
• SAMTransportProfile: 宣告 router-to-router transport、selfNodeRef、innerPrefix、 underlay interface、BGP router，以及從 SAMNodeSet 選擇的 peer source。

MobilityPool 透過 membersFrom 匯入共享 SAMNodeSet，並且只保留 self-member overlay。不要在 Pool 內重複 remote identity、placement 或 maintenance。provider、capture 與 discovery detail 只能屬於 self-member overlay。所有 node 應取得相同的 SAMNodeSet，以便 deterministic projection。

SAMNodeSet.spec.nodes[].macAddresses 可靜態列出同一 fabric 中 member 的 MAC 地址。on-prem ARP observer 會把所有 member MAC 的聯集作為 ignore set，避免 routerd member 發出的 ARP frame 被當作 mobile /32 的 ownership signal。macAddresses 的編輯是宣告式 intent：routerd 會導出 observer ignore set，並透過 observer socket 自動收斂，不需要重啟 observer 或 routerd。observer status 會顯示目前生效的 ignore set 和被忽略的 observation 計數，便於確認收斂狀態。

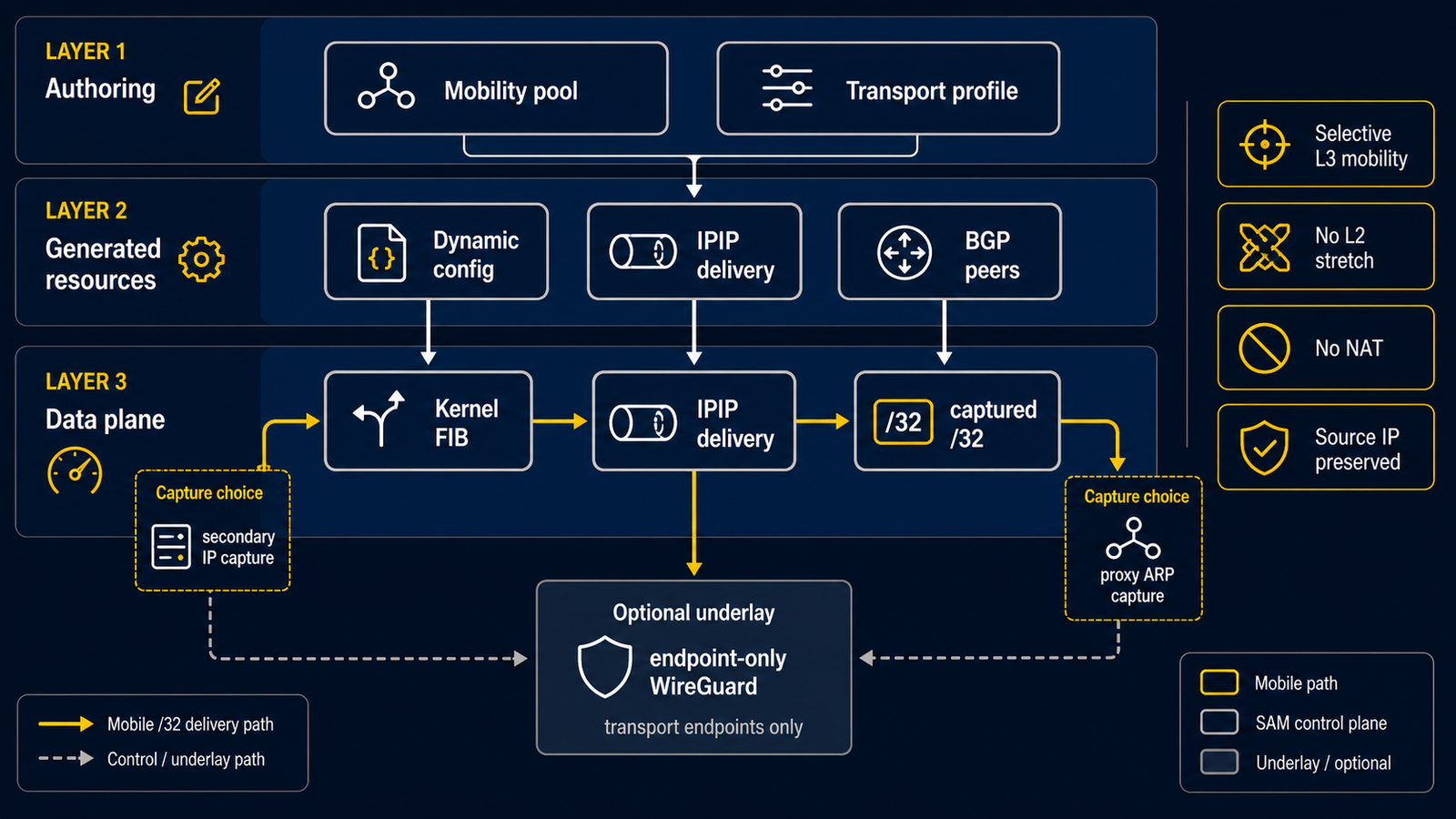

transport

目前 SAM transport 預設使用 IPIP delivery plane。WireGuard 如存在，只作為加密 underlay； WireGuard peer 的 AllowedIPs 應只包含 transport endpoint prefix，不應包含 mobile /32。

SAMTransportProfile 會產生 per-peer TunnelInterface、endpoint /32 IPv4Route 與 BGPPeer。所有 profile 透過 peersFrom 使用相同的 SAMNodeSet，因此每條 node pair edge 都能導出相同的 /31。nodeRefs 可將 peer 限制為實際 adjacency；省略時會選擇帶 samEndpoint 的所有非 self node。

已簽署的 enrollment 可以在同一個 runtime snapshot 中額外回傳一個 SAMPeerGroup，並在 peersFrom 中標記為 direct: true。它只是在可達 leaf 之間嘗試 一條選用的 L3 直連路徑；前面的非 optional SAMRRSet 仍是啟動與故障時的備援路徑。 direct source 必須使用 addressingMode: pair-stable，並且不能把 peer 設為 route reflector client。

當 direct BGP session 建立後，routerd 會給它匯入的路由設定比 RR 更高的 BGP LOCAL_PREF。這不是根據 AS_PATH 長度或 administrative distance 選擇：iBGP 的 RR 反射不會可靠地把額外的轉送 hop 寫入 AS_PATH。profile 必須明確設定 RR 的 bgp.importPolicy.localPreference，bgp.directLocalPreference 必須更高。每個 direct leaf 還只能通告其簽署 claim 中列出的 IPv4 /32；沒有、過期、不相容或不可達的 direct group 會被忽略，RR 路徑繼續工作。

RR import 的 nextHopRewrite 請維持預設的 peer-address，或明確寫出該值。direct profile 應使用 peer-address 而不是 unchanged：RR 反射的路由可能來自另一台 leaf，但真正可達的下一跳是 直接相連的 RR tunnel。若舊的 direct profile 明確保留了 unchanged，routerd 會在執行期 安全地將有效策略正規化為 peer-address，讓 daemon 啟動後可以取代 YAML。請把 YAML 更新為明確形式；non-direct profile 原有的 unchanged 語意不變。它只決定學到 route 後的 轉送下一跳，不會改變是否接納 direct peer。

dynamic RR sync fail-static

RR 可以發布 SAMPeerGroup，leaf 透過 TCP 19652 取得缺失的 transport peer group。 SAMPeerGroup 僅是執行期同步 payload，不能作為 top-level spec.resources 宣告。 取得成功後，leaf 會把它保存為帶 TTL 的 dynamic config part：

• peer-group-sync/<name> 對應 SAMPeerGroup

TTL 過期或 RR publisher 消失時，leaf 不會刪除已經產生的 tunnel 或 BGP peer。routerd 會繼續使用 last-known-good record，並把來源標記為 Stale，同時在 status 中輸出 warning。MobilityPool membership 直接從靜態 SAMNodeSet configuration 解析，不依賴 成員資格同步端點。

capture and delivery

MobilityPool 一律使用 BGP delivery。owner advertise selected /32，non-owner 將 BGP best path import 到 local FIB。

支援的 capture type：

Type	Meaning
provider-secondary-ip	cloud fabric 透過 provider secondary address object 或等價機制 capture /32。
proxy-arp	site router 在本地對 selected address 回答 ARP。

cloud provider-secondary-ip capture 可選擇 capture strategy。當前 release lab 認證僅涵蓋 secondary-ip capture。route-table strategy 目前為 uncertified： 在 Azure 上它透過 UDR 指向 holder，並要求 routerd 等待 provider inventory 觀測到 該 UDR 指向本地 router 後，才將已 capture 的 /32 廣告到 BGP。這個 provider 觀測 gate 是 route-table strategy 特有的；secondary-ip capture 不使用 route-table 觀測來決定何時廣告 overlay holder。由於該設計會把 ARM/provider API 延遲傳遞到 overlay 收斂，route-table strategy 需要在 release lab 中完成 provider 觀測、BGP 廣告耦合和 provider API 延遲行為驗證後才能認證。

on-prem proxy-arp capture 可使用 activeWhen.type: single-router 作為單 router always-active capture，也可使用 vrrp-master 由 HA pair 的 VRRP master gate 控制。 activeWhen 僅支援此 on-prem proxy-arp capture；cloud provider-secondary-ip capture 設定該欄位會被拒絕，因此本機 VRRP 狀態變化 不會在缺少對應 BGP 與本機資料平面計畫時建立 provider assignment。

on-demand-arp source 會以低速 proactive sweep 探測 mobility prefix：每個 scanInterval 探測一個 target，使已啟動但安靜的 L2 client 也能被觀測到。

provider actions

provider capture planner 可輸出 assign-secondary-ip、ensure-forwarding-enabled 等 provider ActionPlan。planner 本身不呼叫 provider API。action plan 只有在匯入 provider-action journal 並通過 ProviderActionPolicy、approval、allowlist 與 executor plugin gate 後才可能執行。

RR admission filters

Generated route-reflector client BGP peers derive an import admission policy from the SAM topology and importPolicy.allowedPrefixes; if that prefix list is omitted, routerd defaults it from declared MobilityPool prefixes. Imported routes must be /32s under the permitted prefixes, must carry the advertising leaf's own node-identity community, and must not carry another topology node's identity. This prevents a leaf from claiming another node identity or advertising a broad mobility prefix through the generated RR session. A compromised leaf can still advertise a pool-local /32 with its own identity; constraining per-node ownership requires a separate authorization signal beyond this route filter.

ownership inspection

MobilityPool status exposes one per-address operational view: ownershipResolverControlPlaneOwnerTable. doctor sam, FIB checks, and operators use this control-plane table. It keeps one deterministic row per observed mobility address and includes owner provider/NIC/subnet/resource, local evidence, capture state and final captureDisposition/captureReason, advertise/suppression state, and conflict details.

Use routerctl mobility explain --pool <pool> --address <ipv4/32> to render an owner-table row together with pool-level provider status. OwnershipResolved comes from the row. providerActionFailedAddresses makes ProviderActionApplied=False only for a named address, and providerObservationPendingAddresses makes ProviderObserved=False only for a named address. Those conditions remain Unknown for all other addresses; the pool-level provider phase is not projected as a failure for every address.

When two fresh provider owners claim the same /32, the row state is Conflict with conflictReason=duplicate-provider-home-owners. The row also includes conflictWinnerNode and conflictResolution: the healed BGP owner wins when present; otherwise the lowest stable owner key wins (nodeRef, provider ref, resource ref, NIC ref, subnet ref, then address), independent of provider scan recency. A losing node that still observes a local provider-secondary capture reports loser-release-local-capture and releases only that local capture after the stale-capture hold-down.

firewall and NAT

SAM 不包含 nat、preserveSource、firewall 或 zone 欄位。若要 firewall/NAT mobile address，請在現有 FirewallZone、FirewallRule、NAT44Rule 中參照 literal /32。 SAM forwarded traffic 仍會經過普通 forwarding/firewall/conntrack path。

conntrack cleanup design note

routerd 曾短暫公開 BGP mode SAM failover 的手動 opt-in scoped conntrack cleanup hook。 該功能已經移除。 在參考 SAM leaf 構成中，routerd 不會繪製讓 delivered overlay flow 進入 conntrack 的 dataplane rule，因此 leaf 側 scoped cleanup 是 no-op，也不能解決 failover flow anomaly。

這個問題陳述對未來 stateful SAM leaf 設計仍然成立：如果某個 router 有意追蹤 forwarded mobile /32 flow，它在成為 holder 時可能需要 scoped recovery hook。重新引入時應偵測 routerd-managed ct-engage dataplane，並只在該場景自動啟用 cleanup。不要以手動 opt-in flag 的形式重新引入。
