選択的アドレス移動性
これは L2 延伸の仕組みではありません。routerd CloudEdge はイーサネットセグメントをパブリッククラウドへ延伸しません。パブリッククラウドのファブリックは運用者が制御できるブロードキャストドメインを提供せず、経路とアドレス所有権のモデルもプロバイダーごとに異なります。
選択的アドレス移動性は、選択した IPv4 /32 アドレスだけを片側で捕捉し、routerd 間のオーバーレイ経由で所有者側へパケットを配送する抽象化です。TCP/IP の送信元アドレスと宛先アドレスはそのまま保持されます。ファイアウォールと NAT は routerd の別レイヤーであり、モビリティリソースのフィールドではありません。
リソースモデル
CloudEdge モビリティコントロールプレーンにおいて、運用者が記述するモビリティインテントは MobilityPool だけです。論理 IPv4 プール、読み取る EventGroup、メンバーノードとサイト、BGP 配送モード、捕捉ポリシー、プロバイダートラップの配置を宣言します。メンバーリストは BGP ピアリストと同様に扱います。各ノードは他のノードの識別情報・サイト・ロール・配置を知る必要がありますが、リモートノードの NIC ID、プロバイダーリソース名、サブネット ID などの実装詳細を知る必要はありません。
目標とする設定の構造は次のとおりです。
- 自サイトは、捕捉とプロバイダーディスカバリーの詳細まで完全に宣言する。
- リモートサイトは、識別情報のみのメンバー（
nodeRef、site、role、任意でplacement/maintenance）として宣言する。 - 規模の大きなファブリックでは、共有する識別情報のみのメンバーリストを
MobilityMemberSetに置き、MobilityPool.spec.membersFromで取り込む。 - ローカルのクラウド捕捉に関する再利用可能な詳細は
profiles.cloudCapturesに置く。 - 秘密でないノードローカルな値は
spec.valuesに置き、capture.targetFromとownershipDiscovery.subnetRefFromで参照する。
MobilityMemberSet はモビリティ側における SAMPeerGroup に相当するリソースです。含めるのは共有されるメンバー識別情報フィールド（nodeRef、site、role、任意で placement / maintenance）だけです。capture、ownershipDiscovery、profileRef、配送関連フィールド、静的所有アドレスは意図的に含めません。これらはそれを必要とするノードの MobilityPool 側にローカル設定として残します。
SAMNodeSet は同じファブリックにおける次の write-once 集約点です。現在は
EventPeer、WireGuardPeer、SAMTransportProfile の peers/topology、
MobilityPool の members に重複しているノード識別情報フィールドを集約します。この
リリースでは Event Federation と WireGuard がピアターゲットをここから導出でき、
残りの機能ごとのリストも同じソースへ移していきます。ノードセットから
SAMTransportProfile の topology を導出する設計は、ノード追加時に既存トンネルの /31
割り当てが振り直されないよう addressingMode: pair-stable を前提にします。
apiVersion: mobility.routerd.net/v1alpha1
kind: SAMNodeSet
metadata: { name: svnet1-nodes }
spec:
nodes:
- nodeRef: pve-rt01
site: pve01
role: onprem
eventEndpoint: http://10.99.0.11:9443
samEndpoint: 10.99.0.11
wireGuard:
publicKey: "${PVE_RT01_WG_PUBLIC_KEY}"
allowedIPs: [10.99.0.11/32]
- nodeRef: rr01
site: backbone
role: cloud
routeReflector: true
eventEndpoint: http://10.99.0.1:9443
samEndpoint: 10.99.0.1
wireGuard:
publicKey: "${RR01_WG_PUBLIC_KEY}"
endpoint: rr01.example.net:51820
allowedIPs: [10.99.0.1/32]
apiVersion: mobility.routerd.net/v1alpha1
kind: MobilityMemberSet
metadata: { name: svnet1-members }
spec:
members:
- nodeRef: pve-rt01
site: pve01
role: onprem
- nodeRef: pve-rt02
site: pve02
role: onprem
- nodeRef: rr01
site: backbone
role: cloud
プールは 1 つ以上のメンバーセットを取り込めます。取り込んだメンバーを先に追加し、ローカルの spec.members を nodeRef 単位で後から上書きします。そのためリーフは、共有トポロジーをメンバーセットから受け取りつつ、自分自身の捕捉/ディスカバリーの詳細だけをローカルに記述できます。
apiVersion: mobility.routerd.net/v1alpha1
kind: MobilityPool
metadata: { name: svnet1 }
spec:
prefix: 10.88.60.0/24
groupRef: svnet1
membersFrom:
- resource: MobilityMemberSet/svnet1-members
members:
- nodeRef: pve-rt01
site: pve01
role: onprem
capture:
type: proxy-arp
interface: vmbr0
ownershipDiscovery:
mode: onprem-l2
sources:
- type: pve-svnet
bridge: vmbr0
必須の membersFrom ソースがまだ届いていない場合、プールは Pending になります。ブートストラップ中に部分的なローカルメンバーリストで動作させてよい場合にのみ optional: true を指定してください。
WireGuard インターフェースも同じノードレジストリからピアを取り込めます。
apiVersion: net.routerd.net/v1alpha1
kind: WireGuardInterface
metadata: { name: wg-svnet1 }
spec:
selfNodeRef: pve-rt01
privateKeyFile: /usr/local/etc/routerd/secrets/wg-svnet1.key
listenPort: 51820
peersFrom:
- resource: SAMNodeSet/svnet1-nodes
WireGuardInterface.spec.peersFrom は SAMNodeSet.spec.nodes[].wireGuard を読み、
publicKey、endpoint、allowedIPs、persistentKeepalive から通常の
WireGuard ピアエントリを生成します。nodeRef が selfNodeRef と一致するノードは
除外されます。selfNodeRef を省略した場合は Router.metadata.name を使います。
取り込んだピアを先に追加し、その後に静的な WireGuardPeer リソースを
metadata.name 単位で重ねるため、リモートの nodeRef と同じ名前の手書きピアは
ブートストラップまたは緊急オーバーライドとして残せます。必須ソースが見つからない場合、
インターフェースは Pending になり、routerd は現在の WireGuard ランタイム設定を
書き換えません。
privateKeyFile が設定され、ファイルが存在しない場合、非 dry-run の apply は
親ディレクトリを制限付きパーミッションで作成し、WireGuard 秘密鍵を mode 0600
で書き込みます。既存の非空鍵ファイルは上書きしません。dry-run と plan は
非破壊のままです。インターフェースの status には、WireGuard ランタイムから観測できるか、
設定済み鍵素材から導出できる場合に publicKey を出します。
hub/spoke 構成では、信頼済みノードレジストリが存在した後のピア記述の重複は
peersFrom で減らせますが、初回の登録そのものは解決しません。
ADR 0015 は、リーフルーターが固定の
RR/spine エンドポイントに対して非 WireGuard のブートストラップ経路で WireGuard identity を送信し、
RR/spine が承認してから生成ピアの入力にする、提案中の WireGuard peer enrollment フロー
を説明しています。
たとえば AWS ルーター上の設定は次のようになります。
apiVersion: mobility.routerd.net/v1alpha1
kind: MobilityPool
metadata: { name: lab-same-subnet }
spec:
prefix: 10.0.0.0/24
groupRef: cloudedge
values:
self.region: ap-northeast-1
self.subnetRef: subnet-0123456789abcdef0
profiles:
cloudCaptures:
aws-self:
capture:
type: provider-secondary-ip
providerRef: aws-lab
providerMode: eni-secondary-ip
nicRef: eni-0123456789abcdef0
configureOSAddress: false
targetFrom:
region: self.region
ownershipDiscovery:
mode: provider-private-ip
scanInterval: 60s
subnetRefFrom: self.subnetRef
members:
- nodeRef: onprem-router
site: onprem
role: onprem
- nodeRef: cloud-router
site: aws
role: cloud
profileRef: aws-self
placement:
group: aws-edge
priority: 10
maintenance:
drain: false
- nodeRef: azure-router
site: azure
role: cloud
placement:
group: azure-edge
priority: 10
- nodeRef: oci-router
site: oci
role: cloud
placement:
group: oci-edge
priority: 10
deliveryPolicy:
mode: bgp
capturePolicy:
mode: all-non-owner-sites
オンプレミスノードでは逆に、オンプレミスメンバーが完全な自己宣言になります。通常は staticOwnedAddresses と、activeWhen.type でゲートした proxy-arp 捕捉を持ちます。サイト内にルーターが 1 台なら single-router、HA ペアで VRRP マスター状態で捕捉をゲートする場合は vrrp-master を使います。クラウドメンバーは識別情報のみのままです。どの方向でも同じ原則が成り立ちます。ローカルルーターがローカルの実装詳細を保持し、リモートメンバーはピア識別情報だけを持ちます。
動的なオンプレミスクライアントの検知は、オンプレミスメンバーに ownershipDiscovery
mode: onprem-l2 と少なくとも 1 つのソース（ens21 の arp-observer など）を
追加します。クラウドメンバーは識別情報のみのままです。どの方向でも同じ原則が
成り立ちます。ローカルルーターがローカルの実装詳細を保持し、リモートメンバー
はピア識別情報だけを持ちます。
routerd はフェデレーションやプロバイダーディスカバリーで得た観測事実から、所有中の /32 パスを BGP で広告します。運用者は MobilityPool だけを編集してコントロールプレーンを宣言的に保ちます。アドレスごとの広告やプロバイダートラップのアクションプランはコントローラーが導出します。
同一プロバイダーのクラウドルーター保守では、members[].placement.group 内の drain されていないメンバーから priority 順、次に nodeRef 順でアクティブ捕捉メンバーを選出します。members[].maintenance.drain: true にすると、そのメンバーはアクティブ選出から外れます。アクティブメンバーだけがプロバイダートラップアクションを発行し、全メンバーが BGP スタンバイパスを広告できます。配置の導出を決定的に保つため、プール内の全ノードに同じ MobilityPool 設定を配布してください。
目標フィールドリファレンス
spec.values
: このノードの設定を正規化する際に使う、秘密でないローカル値です。リージョン名、コンパートメント ID、リソースグループ名、サブネット ID、NIC 名などの識別子に使います。認証情報、トークン、秘密鍵、アカウントシークレットは置かないでください。
spec.profiles.cloudCaptures.<name>.capture
: ローカルのクラウド provider-secondary-ip 捕捉に使う再利用可能な既定値です。メンバーは members[].profileRef で参照できます。メンバー側の明示フィールドがプロファイルより優先されます。
spec.profiles.cloudCaptures.<name>.ownershipDiscovery
: プロバイダーのプライベート IP 棚卸しスキャン用の再利用可能な既定値です。ownershipDiscovery.providerRef が省略された場合、有効な capture.providerRef を継承します。
members[].profileRef
: 名前付きクラウド捕捉プロファイルをメンバーに適用します。通常はローカルの自メンバーにだけ使い、リモートメンバーでは省略します。
members[].capture.targetFrom
: 生成されるプロバイダーアクションのターゲットキーを spec.values のキーに対応づけます。同じキーが capture.target にもある場合は、明示的な capture.target が優先されます。
members[].ownershipDiscovery.subnetRefFrom
: ownershipDiscovery.subnetRef が空の場合に spec.values から値を解決します。
members[].placement
: 決定的なアクティブ/スタンバイ捕捉の配置を宣言します。識別情報のみのリモートクラウドメンバーにも配置は有効です。他のノードが同一サイト内のどのメンバーがアクティブかを同じように判断するためです。
古い「リモート完全インライン」方式、つまり各ノードがリモートメンバーのプロバイダー詳細まで繰り返し記述する形式は、プレリリース期間の互換性のために引き続き受け付けます。ただし非推奨です。リモートメンバーがローカルの捕捉/ディスカバリー詳細を持っている場合、routerctl validate・plan・apply は警告を表示します。将来のプレリリースでは、リモートメンバーを識別情報のみにすることを必須とする可能性があります。
トランスポートプロファイル

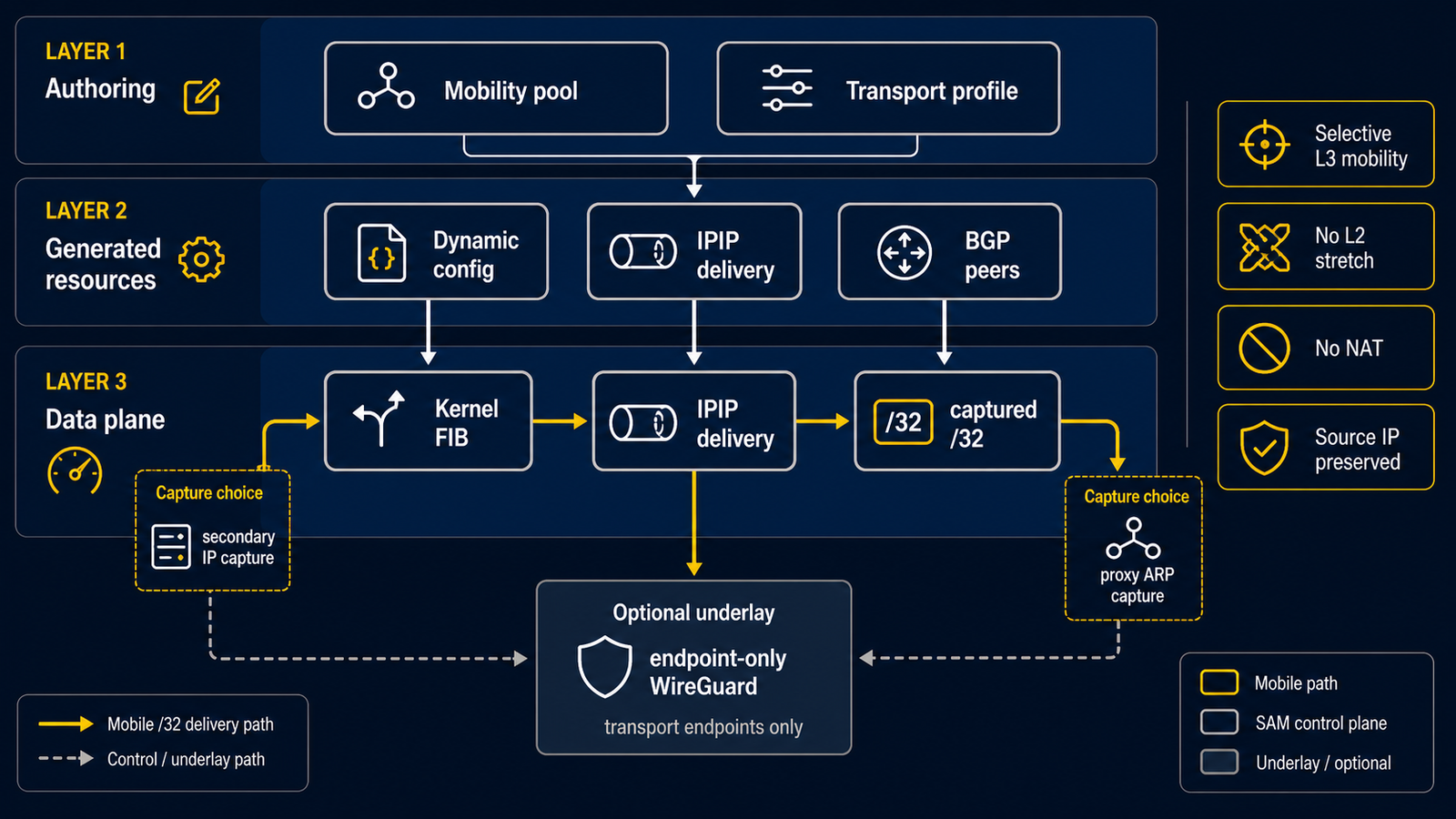

SAMTransportProfile は BGP モード SAM の上位トランスポートプロファイルです。モビリティパスを運ぶピアごとの TunnelInterface、エンドポイント /32 の IPv4Route、BGPPeer を導出します。現在の CloudEdge 構成例では IPIP を SAM 配送面のデフォルトとしています。WireGuard が存在する場合は暗号化アンダーレイとしてのみ使用します。生成または手書きの WireGuard ピアの AllowedIPs はトランスポートエンドポイントプレフィックスに限定し、モビリティ /32 は含めないでください。
各ルーターは spec.selfNodeRef を明示する必要があります。routerd はホスト名や BGP ルーター ID からローカルノードの識別情報を推測しません。
spec.addressingMode は /31 スロットの導出方法を制御します。
edge-index（デフォルト）: ピアが複数あるプロファイルでは、トランスポートドメイン内の全ルーターで同じ topology node list が必要です。運用者がspec.topologyNodeRefsを直接宣言することも、spec.peersFromでSAMNodeSetから取り込むこともできます。コントローラーはこの共有ノードリストをソートし、順序なしノードペアの順位からspec.innerPrefix内の/31を割り当てます。pair-stable: 各ピアエッジが安定ハッシュからスロットを導出するため、リーフ/ルータープロファイルはグローバルなtopologyNodeRefsを省略できます。衝突検出は現在プロファイルローカル（1 つのプロファイルのspec.peersリスト内）です。衝突が発生した場合は、該当ピアのoverride.localInnerとoverride.remoteInnerの両方を設定して明示的にアドレスを予約してください。
本番ファブリックでは可能な限り /20 以上の innerPrefix を推奨します。/24（128 個の /31 スロット）のように小さなプールはハッシュ＋剰余割り当てで衝突しやすくなります。
spec.peersFrom は SAMNodeSet/<name> または SAMPeerGroup/<name> を参照できます。SAMNodeSet ソースは spec.nodes[].nodeRef を解決済みの topology に追加し、自ノード以外で samEndpoint を持つノードからピアを生成します。生成されたピアはその samEndpoint を remoteEndpoint として使います。SAMPeerGroup ソースは再利用可能なトランスポートピアだけを追加します。
コントローラーはリコンサイル時にすべての source を解決し、取り込んだ peer を先に追加してから、プロファイル直下の spec.peers を重ねます。同じ nodeRef が両方にある場合は spec.peers が優先されるため、リーフ側に静的なブートストラップ用 peer やローカル override を残せます。必須の peersFrom source が未到着の場合、プロファイルは Pending になります。optional: true の source は到着するまで無視されます。
SAMNodeSet の各 node は静的な samEndpoint か samEndpointFrom のどちらかを指定できます。samEndpointFrom は DHCPv4Client/<name>.currentAddress や Interface/<name>.primaryIPv4 のような status field を読み、CIDR の prefix 長を取り除いた IPv4 アドレスを生成 peer の remoteEndpoint として使います。source が未解決の場合、古い endpoint で tunnel を生成せず、トランスポートプロファイルは Pending になります。
apiVersion: mobility.routerd.net/v1alpha1
kind: SAMTransportProfile
metadata: { name: cloudedge-transport }
spec:
selfNodeRef: pve-rt01
mode: ipip
addressingMode: pair-stable
innerPrefix: 10.255.0.0/20
underlayInterface: wg-svnet1
localEndpointFrom:
resource: Interface/wg-svnet1
field: primaryIPv4
bgp:
routerRef: BGPRouter/mobility
peerASN: 64512
peersFrom:
- resource: SAMNodeSet/svnet1-nodes
スパイン/ルートリフレクター側のプロファイルでは spec.publishPeerGroup: true を指定できます。この場合、routerd はプロファイルの selfNodeRef と具体的なローカルエンドポイントから SAMPeerGroup を生成し、DynamicConfigPart として公開します。localEndpointFrom は公開前に解決されるため、リーフには直接使える remoteEndpoint が配布されます。
publishPeerGroup: true を持つノードで routerd serve が動作している場合、routerd は公開済みピアグループをトランスポートネットワーク上の TCP ポート 19652（GET /v1/peer-groups）でも返します。リーフ側で必須の peersFrom グループが見つからない場合、spec.underlayInterface から到達できる WireGuard ピアへ問い合わせ、名前が一致するグループを peer-group-sync/<group-name> としてローカルに保存します。この DynamicConfigPart は通常の TTL で期限切れになり、パブリッシャーが消えた場合はリーフが Pending に戻ります。
MobilityPool のメンバーシップについても同様に、ルートリフレクター側の正規プールに spec.publishMemberSet: true を指定できます。routerd はローカル専用のメンバーフィールドを取り除き、ソース mobility-member-set/<pool> の MobilityMemberSet DynamicConfigPart を公開し、同じ TCP ポートの GET /v1/member-sets で返します。リーフ側で必須の membersFrom ソースが見つからない場合、取得したセットを member-set-sync/<set-name> として保存します。
apiVersion: mobility.routerd.net/v1alpha1
kind: SAMTransportProfile
metadata: { name: cloudedge-transport }
spec:
selfNodeRef: aws-router-a
mode: ipip
encryption: wireguard
innerPrefix: 10.255.0.0/24
topologyNodeRefs:
- onprem-router
- aws-router-a
- azure-router
underlayInterface: wg-hybrid
localEndpointFrom:
resource: Interface/wg-hybrid
field: primaryIPv4
bgp:
routerRef: BGPRouter/mobility
peerASN: 64512
timersPreset: fast
peers:
- nodeRef: onprem-router
remoteEndpoint: 10.252.0.1
コアルーターでは spec.bgp.routeReflectorClient と spec.bgp.routeReflectorClusterID を設定できます。これらは生成される各 BGPPeer にコピーされます。エッジルーターでは未指定のまま通常の iBGP セッションとして使えます。
ピアをプロファイルから削除すると、そのプロファイルが生成した DynamicConfigPart は新しいリソースセットで置き換えられます。プロファイル自体を削除した場合は、古いパートが空のアクティブパートで置き換えられ、実効設定から生成済みのトンネル、BGP ピア、エンドポイント経路が消えます。生成されたリソースの具体的な後片付けは、通常のオーナー参照 GC とリソース固有のティアダウンに委ねます。
低レベル互換リソース
AddressMobilityDomain と RemoteAddressClaim は SAM の低レベル表現です。既存の手書き SAM 設定はプレリリース期間の互換性のために引き続きサポートしますが、CloudEdge モビリティの主要な記述面ではありません。アドレス所有権と捕捉のインテントには MobilityPool を、トランスポート/BGP の生成には SAMTransportProfile を使ってください。
AddressMobilityDomain は選択されたアドレスが移動しうる IPv4 プレフィックスを定義します。
apiVersion: hybrid.routerd.net/v1alpha1
kind: AddressMobilityDomain
metadata: { name: lab-same-subnet }
spec:
prefix: 10.0.0.0/24
mode: selective-address
peerRef: cloud-main
RemoteAddressClaim は 1 つのモバイル /32、捕捉方法、配送方法を宣言します。
apiVersion: hybrid.routerd.net/v1alpha1
kind: RemoteAddressClaim
metadata: { name: onprem-vm-10-0-0-9 }
spec:
domainRef: lab-same-subnet
address: 10.0.0.9/32
ownerSide: onprem
capture:
type: provider-secondary-ip
providerRef: azure-lab
providerMode: nic-secondary-ip
nicRef: /subscriptions/.../networkInterfaces/routerd-nic
configureOSAddress: false
delivery:
peerRef: cloud-main
mode: route
tunnelInterface: wg-hybrid
AddressMobilityDomain.spec.peerRef はドメインレベルのデフォルト/ドキュメント用ピアで、グルーピングメタデータとして扱います。MVP のデータプレーンが実際の配送ピアとして使うのは RemoteAddressClaim.spec.delivery.peerRef であり、各クレームに必須です。
CloudProviderProfile はプロバイダーの機能と外部ツールの認証方法を記述します。モビリティプランナーはプロバイダー API を直接呼びません。クラウド捕捉では assign-secondary-ip や ensure-forwarding-enabled のドライラン ActionPlan レコードを生成し、別のプロバイダーアクション実行パスが ProviderActionPolicy で明示的に許可された場合にのみインポート/実行します。
OverlayPeer はレガシーの経路低レベル化設定におけるリモート routerd ピアとアンダーレイを表します。HybridRoute は通常の L3 リモートプレフィックスルーティング用に残ります。新しい CloudEdge モビリティ設定では OverlayPeer でモビリティ /32 を運ばず、SAMTransportProfile による BGP 配送を使ってください。
捕捉と配送
サポートする捕捉タイプは次のとおりです。
| タイプ | 意味 |
|---|---|
provider-secondary-ip | プロバイダーが所有するセカンダリアドレスオブジェクト等を通じて、クラウドファブリックが /32 を捕捉します。 |
proxy-arp | サイトルーターが選択されたアドレスに対してローカルに ARP 応答します。 |
MVP のバリデーションで拒否される予約済み捕捉タイプは次のとおりです。
| タイプ | 状態 |
|---|---|
static-host-route | 将来のデータプレーン設計用に予約されています。 |
garp | 将来のデータプレーン設計用に予約されています。 |
MobilityPool の配送モードは BGP です。所有アドレスは IPv4 ユニキャスト /32 パスとして広告され、非所有者は BGP ベストパスをローカル FIB にインポートして、選択されたオーバーレイのネクストホップへ届けます。deliveryPolicy.mode: bgp がデフォルトであり、現在の MobilityPool コントロールプレーンで唯一サポートされる配送モードです。古い経路低レベル化 SAM 配送は、手書きの RemoteAddressClaim 互換設定のためにのみ残っています。
members[].capture.target は、生成されるプロバイダー ActionPlan.target の値にコピーされる、秘密でないプロバイダーターゲットヒントです。リージョン、コンパートメント ID、リソースグループ、NIC 名、IP 設定名などの識別子だけを置き、認証情報、トークン、秘密鍵はプロバイダー認証の仕組み側に置きます。
クラウドの provider-secondary-ip 捕捉では members[].capture.strategy を指定できます。デフォルトは secondary-ip で、従来どおり AWS ENI、Azure NIC ipConfig、OCI VNIC のセカンダリアドレスを使います。AWS と Azure では代わりに strategy: route-table を指定できます。AWS は capture.target.routeTableRef の /32 ルートを capture.nicRef に向け、Azure は capture.target.routeTableRef の UDR を作成して capture.target.nextHopIPAddress を next-hop にします。routerd は、プロバイダー inventory がその route table がローカル router を指していることを確認してから、捕捉済み /32 を BGP 広告します。
BGP モードのオンプレミス proxy-arp 捕捉では、members[].capture.sourceAddress で捕捉インターフェース上のルーターのローカル送信元アドレスを任意に宣言できます。routerd はこれを IPv4StaticAddress /32 に低レベル化し、捕捉プレフィックス経路の優先送信元として使います。捕捉インターフェースに IPv4 アドレスがない場合に便利です。Linux のローカル同一サブネットクライアント向け ARP が、関係のない管理用アドレスにフォールバックする代わりに、モビリティプレフィックス内のアドレスを使うようになります。
その送信元アドレスが DHCP/IPAM など別のライフサイクルマネージャーに所有されている場合は、代わりに members[].capture.sourceAddressFrom を使います。たとえば resource: DHCPv4Client/svnet1-source と field: currentAddress を指定すると、リースされたアドレスを捕捉プレフィックス経路の優先送信元として使いつつ、IPv4StaticAddress への低レベル化を行わないため、routerd が同じアドレスの所有権を二重に持つことを避けられます。
members[].capture.excludeAddresses は、モビリティプレフィックス内にありながら、拡張セグメントを超えて proxy-ARP 捕捉してはならないローカル専用アドレスに使います。たとえば PVE Simple SDN では各ホストが 192.168.123.1/32 のような同一のローカルゲートウェイアドレスを持つことがあります。これを除外すると、そのアドレスに対する BGP proxy-ARP クレームの生成が抑止され、捕捉プレフィックス経路が分割されて、Linux がローカルゲートウェイの ARP を SAM 捕捉パスに送らなくなります。
SAM は透過的な DHCP ブロードキャスト延伸を提供しません。DHCP の所有権はローカルファブリック、VPC/VNet/VCN、または PVE IPAM に任せてください。sourceAddressFrom で使う DHCPv4Client は、捕捉インターフェースの送信元アドレスを学習するためだけに存在する場合、通常 useRoutes: false と useDNS: false を設定します。DHCP リース観測は所有権ディスカバリーに参加できますが、IPAM ソースが routerd 外にある場合は arp-observer、on-demand-arp、または PVE svnet 観測と組み合わせてください。
on-demand-arp はモビリティプレフィックスの保守的な能動スイープも行います。ソースの scanInterval ごとに 1 つの ARP ターゲットを探査し、オンデマンドトリガーの探査と同じ probeTimeout、probeRetries、probeCooldown、sourceAddressFrom 設定を使います。これにより、すでに起動済みで通信していない L2 クライアントも、所有者側から手動で arping や ping を打たなくても観測済みクライアントとして収束できます。広いプレフィックスでは scanInterval を控えめにしてください。/24 のラボ検証では 1s 程度にすると、1 秒 1 探査の範囲で素早く確認できます。
Linux での proxy-arp 捕捉では、routerd は以下を行います。
- 通常の sysctl コントローラーで
net.ipv4.conf.<capture-interface>.proxy_arp=1を有効化する。 ip neigh add proxy <address> dev <capture-interface>相当のプロキシネイバーエントリを netlink で追加する。- 通常の sysctl コントローラーで
net.ipv4.ip_forward=1を有効化する。
provider-secondary-ip では、プロバイダーファブリックがアドレス捕捉を担当します。configureOSAddress: false の場合、routerd はモバイルアドレスをローカル OS のアドレスとして設定しません。BGP delivery では、configureOSAddress が true であっても routerd はモバイル /32 をローカル OS インターフェースに存在させません。クラウドプロバイダーのセカンダリ IP は provider-fabric ingress owner であり、Linux FIB はそのパケットをローカル宛てとして扱うのではなく、選択された overlay path へ転送する必要があるためです。Linux では cloud-init、netplan、ゲストエージェントなどがそのアドレスを戻した場合でも、その特定のアドレスだけをローカルインターフェースから削除します。そのうえで IPv4 フォワーディング、必要に応じた provider ingress 用の明示的 proxy neighbor、インターフェース単位の forwarding state を確保し、オーバーレイへの /32 配送経路は BGP ベストパスのインポートから得ます。捕捉を削除しても routerd はアドレスを戻しません。ゲスト OS へのアドレス割り当ては routerd が所有していないためです。
ステータスではこれを captureOSAddressAbsence として報告します。enforced: true は、routerd が捕捉されたアドレスをローカル OS インターフェースに存在させないことを継続的に適用していることを示す監査フラグです。lastReconcileRemoved: true は、直近のリコンサイルで実際にそのアドレスを削除したことを示します。アドレスがすでに存在しない定常状態では通常 false です。reason は、明示的な configureOSAddress=false enforcement と BGP delivery の no-local-address projection を区別します。
所有権の確認
MobilityPool status は 2 つの所有権ビューを公開します。
ownershipResolverOwnerTableは、doctor samと FIB ポリシーチェックが使うローカルの resolver テーブルです。ownershipResolverControlPlaneOwnerTableは、運用者向けのコントロールプレーンテーブルです。観測されたモビリティアドレスごとに決定的な 1 行を持ち、選択された owner node/provider/NIC/subnet/resource、local evidence node/provider/NIC/subnet/resource/source、捕捉状態、広告/抑制状態、競合理由を含みます。
raw な status JSON に依存せずコントロールプレーンテーブルを確認するには、routerctl mobility owners を使います。
routerctl mobility owners
routerctl mobility owners --pool cloudedge --address 10.77.60.10/32 -o json
行は pool と address でソートされます。remote provider owner が local evidence と重なる場合や、2 つの fresh provider owner が同じ /32 を主張する場合、行の state は Conflict になり、conflictReason が理由を示します。期限切れの所有権イベントはライブな競合としては残しません。routerctl doctor sam は同じ所有権状態を競合チェックに使い、ホストチェックが有効な場合は endpoint owner としてローカル所有する行を Linux のメイン FIB と比較します。provider-secondary BGP capture ホルダー行はローカルの endpoint owner ではないため、local/cloud route として解決されることを要求しません。その経路は delivery/forwarding チェックとデータプレーンプローブで確認します。
FreeBSD など Linux 以外のホストでは、ライブ SAM 捕捉は未対応です。コントローラーはホストを変更せず、SAM capture not implemented on this OS と報告します。
Linux のライブデータプレーンは Azure + PVE 同一サブネットのラボでスモークテスト済みです。ただしプレリリースの動作であるため、本番利用前にプロバイダーとファイアウォールポリシーの実構成で検証してください。
逆方向パスフィルタリング
厳格な逆方向パスフィルタリングは、SAM で転送されたトラフィックを破棄する可能性があります。モバイル /32 が直接接続サブネットに属して見える一方で、戻り経路がオーバーレイになるためです。routerd は SAM のために rp_filter を黙って変更しません。これはインターフェースポリシーとして影響が大きいためです。
routerctl doctor hybrid はホストチェックが有効な場合に net.ipv4.conf.<capture-or-tunnel-interface>.rp_filter を読みます。値が厳格（1）の場合は警告を出し、対象インターフェースでの緩和モード（2）の検討を促す改善策を表示します。
プロバイダーの機能
| プロバイダー | MVP 機能の説明 |
|---|---|
| Azure | NIC セカンダリ IP とルーター NIC の IP フォワーディング有効化。 |
| AWS | ENI セカンダリプライベート IPv4 と送信元/宛先チェックの無効化。 |
| OCI | VNIC プライベート IP オブジェクトと送信元/宛先チェックの無効化。 |
| GCP | エイリアス IP またはルート機能。宣言されたプロバイダープロファイルの機能でゲートされます。 |
プロファイルは宣言的な記述子です。モビリティプランナーはプロバイダー ActionPlan レコードを生成できますが、アドレスの割り当てや NIC フラグの変更はプロバイダーアクション実行ポリシーとエグゼキュータープラグインによってゲートされます。プランナー自身がプロバイダーの状態を変更することはありません。
同一サブネットのフロー
10.0.0.0/24 のラボで、10.0.0.7/32 がクラウド VM のアドレス、10.0.0.9/32 がオンプレミス/PVE VM のアドレスとします。目的は、クラウド VM 10.0.0.7 からオンプレミス VM 10.0.0.9 へ TCP 接続を開始し、両方の VM のデフォルトゲートウェイはローカルのまま、NAT なしで通信させることです。
- クラウド VM が
10.0.0.9宛に送信します。 - Azure NIC のセカンダリ IP 捕捉が
10.0.0.9/32宛のパケットをクラウド側の routerd ノードへ届けます。 - クラウド側の routerd ノードは生成された IPIP SAM トランスポート経由でパケットを配送します。暗号化が有効な場合、この IPIP パケットはエンドポイント限定の
wg-hybridアンダーレイ上を通ります。 - オンプレミス側は
10.0.0.9の所有者へ転送します。 - 送信元 IP と宛先 IP は元のエンドポイントアドレスのままです。
10.0.0.7/32 の戻り経路はオンプレミス側の proxy-ARP で捕捉します。PVE LAN のホストはオンプレミス側の routerd ノード経由で .7 に到達し、オンプレミス側の routerd ノードが同じ生成済み SAM トランスポート経由でクラウド側の routerd ノードへ配送します。
分割した設定例は次の 2 つです。
examples/hybrid-azure-pve-same-subnet-cloud.yaml: クラウド側の routerd ノードに適用し、オンプレミス VM10.0.0.9/32のプロバイダーセカンダリ IP クレームを含みます。examples/hybrid-azure-pve-same-subnet-onprem.yaml: オンプレミス側の routerd ノードに適用し、クラウド VM10.0.0.7/32の proxy-ARP クレームを含みます。
ファイアウォールと NAT の構成
選択的アドレス移動性は通常のスイッチング/フォワーディングプレーンに位置します。nat、preserveSource、ファイアウォール、ゾーンのフィールドは持ちません。アドレスの透過性は本質的に備わっており、送信元アドレスと宛先アドレスはそのまま保持されます。
モバイルアドレスにファイアウォールや NAT を適用する場合は、既存の FirewallZone、FirewallRule、NAT44Rule リソースでリテラルの /32 アドレスを参照します。現在のモデルではファイアウォールや NAT の Kind から MobilityPool や低レベルの RemoteAddressClaim へのクロス Kind 参照はありません。結合は意図的にリテラルアドレスによる緩い結合としています。有用と判明すれば、名前付き参照を後日追加できます。
SAM で転送されたトラフィックは、他の転送トラフィックと同様に既存のファイアウォールと conntrack のパスを通ります。独立しているとは、モビリティリソースが任意のファイアウォールや NAT のポリシーを設定しないという意味であり、バイパスするという意味ではありません。
特に、配送された /32 トラフィックは捕捉インターフェースとトンネルインターフェースの間で Linux ファイアウォールの FORWARD チェインを通過します。デフォルト拒否のフォワーディングポリシーを持つルーターでは、捕捉されたアドレスのフォワーディングパスを明示的に許可してください。管理対象の例外は狭く、WireGuardInterface は Linux の UDP listen port を INPUT で開き、RemoteAddressClaim は自分が所有する capture-to-tunnel の FORWARD パスを開きます。
クラウドノードでのオーバーレイ/フェデレーションアドレッシング
イベントフェデレーションのトランスポート（routerd-eventd の待受アドレスと各 EventPeer.endpoint）、BGP/BFD ピアアドレス、SAMTransportProfile が生成する SAM トランスポートエンドポイント/内部アドレスは、全ノードで自分がエンドツーエンドに制御できるアドレス範囲を使ってください。WireGuard を SAM トランスポートの下に置く場合、そのインターフェース/ピアエンドポイントアドレスも同じ条件です。クラウドインスタンスでは、プロバイダーが内部利用のために予約している範囲からオーバーレイ、BGP/BFD、フェデレーション用のアドレスを取ってはいけません。
169.254.0.0/16（RFC 3927 リンクローカル）。クラウドのインスタンスメタデータ（IMDS）は169.254.169.254にあり、イメージによってはブロック全体を予約します。Oracle Cloud の Linux イメージは169.254.0.0/16全体をInstanceServicesチェインにルーティングするため、169.254.xのオーバーレイアドレス宛のフェデレーション SYN はループバックに引き込まれて RST されます（同じアドレスへの ICMP は通るにもかかわらず、です）。AWS と Azure も IMDS に169.254.169.254を使います。症状: ローカルの所有権事実はあるのに、ノード間のrouterd-eventd、BGP、BFD セッションが確立しない。100.64.0.0/10（RFC 6598 キャリアグレード NAT）。プロバイダーアンダーレイの CGNAT や Tailscale（100.xの tailnet アドレス、MagicDNS）が使います。この範囲のオーバーレイは Tailscale への参加やキャリア NAT と衝突します。
SAM トランスポートエンドポイント、SAMTransportProfile.innerPrefix、任意の WireGuard エンドポイントアドレス、routerd-eventd の待受 / EventPeer エンドポイント、BGP/BFD ピアリングアドレスには、自分で予約した RFC 1918 の範囲を使ってください。モビリティプール /24（捕捉されるアドレス）とも、上記のクラウド予約範囲とも分離します。これは全プロバイダー（AWS/Azure/OCI）に当てはまります。OCI がリンクローカル予約を最も厳格に強制するだけの違いです。
クライアントエンドポイントのアドレッシングとルーターオーバーレイ到達性
クライアントゲストの lo/dummy インターフェースに設定したグローバル一意の /32 は、ゲスト OS がそのアドレスを持っているだけではクラウドファブリックを越えて到達できません。クラウドファブリック（VPC/VNet/VCN）はプロバイダーサブネット CIDR 内の宛先だけをクライアント ENI/NIC に配送します。VPC CIDR 外の宛先は、ルーター上にオーバーレイ経路があっても、ファブリックがクライアントに届ける前に破棄します。
具体的に、異なるアドレッシングの 4 サイトテストでは、
- オーバーレイ上のルーターエンドポイント
/32はエンドツーエンドで到達可能です（ルーターが WireGuard 上で運びます）。ルーターエンドポイントのディスティンクトメッシュは 12 本の方向付き ping＋SSH を通過します。 - VPC CIDR 外のクライアント dummy/lo
/32は到達できません。オーバーレイ経路とプロバイダーフォワーディングが有効でも、クラウドファブリックはそれらをクライアント ENI に配送しません。
したがって、ディスティンクトメッシュのショートカットエンドポイントはルーターエンドポイント専用として扱ってください。クライアントにグローバル一意でファブリック越しにルーティング可能なアドレスを与えるには、プロバイダーがルーティング可能なクライアントサブネットか、プロバイダーが割り当てたクライアント IP（ファブリックが実際に配送するセカンダリ IP/捕捉アドレス）が必要です。ゲストローカルの dummy /32 では足りません。マルチサイトラボを設計する際、ルーターオーバーレイの到達性とクライアントファブリックの到達性を混同しないでください。
対象外
MVP は完全な L2 延伸、EVPN、BUM 転送、ブロードキャスト/マルチキャスト延伸、ゲートなしの自動クラウド API 変更、動的パッチ/置換のセマンティクス、rp_filter の自動変更を実装しません。
