HA 路由器的 NAT44 工作階段同步

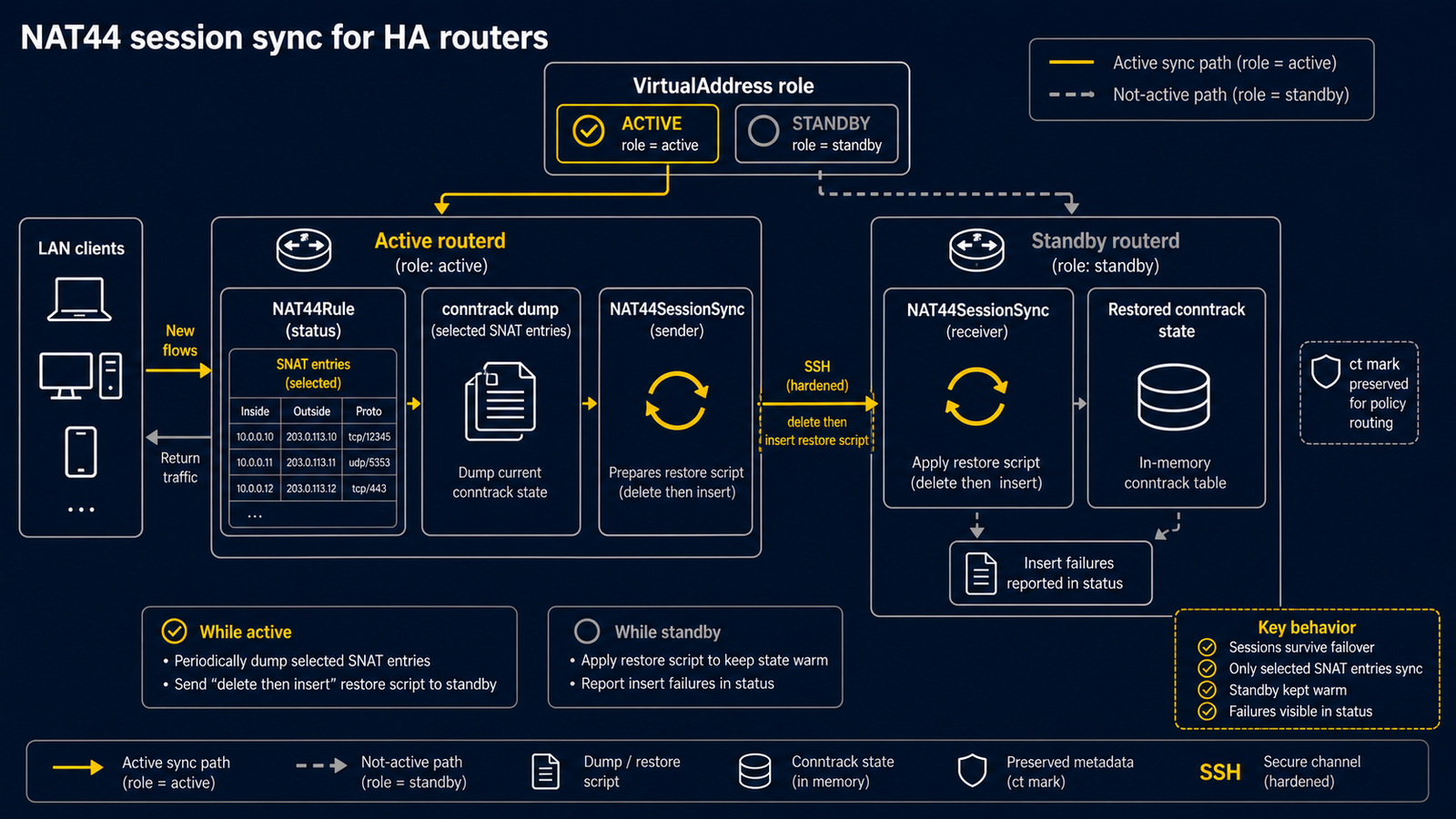

NAT44SessionSync 從 active 路由器 dump conntrack SNAT 項目、透過 SSH 還原、將 insert 失敗輸出到 standby status 的流程

NAT44SessionSync 是一個資源，用於在共享 LAN 側閘道角色的 2 台 routerd 節點間，將 active 節點的 NAT44 conntrack 工作階段同步到 standby 節點。初始實作為快照方式。routerd 按選定的 SNAT 位址取得本機 conntrack 表，並將匹配的項目還原到各 target。

通常透過 spec.when 確保僅 active 節點運行。在 VRRP 架構中， 以本機 VirtualAddress 的 role 作為條件是基本做法。

同步目標 NAT 規則​

參照持有要同步的 SNAT 位址的 NAT 規則。動態 SNAT 位址從 NAT44Rule 的 status 讀取。因此，在 session sync 啟用之前， NAT44 controller 需要已解析 snatAddress。

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44SessionSync
  metadata:
    name: dslite-abc-sessions
  spec:
    mode: snapshot
    interval: 2s
    natRules:
      - NAT44Rule/lan-to-dslite-a
      - NAT44Rule/lan-to-dslite-b
      - NAT44Rule/lan-to-dslite-c
    excludeNatRules:
      - NAT44Rule/lan-to-dslite-ra
    targets:
      - name: standby
        host: routerd-standby.lan.example
        user: routerd
        restoreCommand: [sudo, conntrack]
    when:
      state:
        VirtualAddress/lan-vip.role:
          equals: master

如果位址是固定的，可以透過 snatAddresses 直接指定。

spec:
  snatAddresses: [192.0.0.2, 192.0.0.3, 192.0.0.4]

還原機制​

controller 執行以下操作：

conntrack --dump -o extended -n <snat-address>

extended 輸出包含 conntrack mark。routerd 將每行轉換為 delete-then-insert 還原指令碼，透過 SSH 傳送到 target。 維持 ct mark 對於將現有流保持在相同的出口路徑上至關重要。

restoreCommand 的預設值為 [conntrack]。如果 target user 需要 權限提升，請指定 [sudo, conntrack]。

確認​

routerctl describe NAT44SessionSync/dslite-abc-sessions
routerd serve --controllers nat44-session-sync --config router.yaml

當 spec.when 為 false 時，狀態為 Pending / WhenFalse。當參照的 NAT44Rule 尚未解析 snatAddress 時，狀態為 Pending / SNATAddressPending。
