routerd アーキテクチャ概要
このドキュメントでは、routerd の設計思想と内部構造を、運用担当者やコントリビューター向けに概観します。 個別機能の使い方は チュートリアル と How-to を、 リソース定義は API リファレンス を参照してください。
設定の置換、runtime の切替、世代保存、応答の出力は別々の結果として扱います。 失敗とキャンセル時の契約は 適用と生成 に記載しています。
1. routerd の位置づけ
routerd は宣言型のルーターフレームワークです。 家庭用ルーター、SOHO ルーター、小規模データセンターのエッジルーターを、同じ primitive で構築できることを目標としています。
具体的な置き換え対象として、次の 3 つを想定しています。
| ターゲット | 対象範囲 | 必要な機能段階 |
|---|---|---|
| 家庭ルーター置換 | 1 ホスト、1-2 アップリンク、1-3 LAN VLAN | H |
| ハイパーバイザーの SDN ルーター | クラスター内の VXLAN / EVPN / underlay routing | C |
| Kubernetes クラスターのエッジ | BGP で Pod CIDR / LoadBalancer IP を広告、ingress 終端 | S → C |
3 つは同じ宣言型の primitive で扱える設計とし、目的に応じて段階的に機能を有効化します。
1.1 機能段階 (capability tier)
| tier | 用途 | 主機能 |
|---|---|---|
| H (Home) | 家庭・小規模オフィス | WAN acquire (PD/RA/PPPoE/DHCPv4/DS-Lite)、LAN service (RA/DHCPv6/dnsmasq)、NAT44、firewall、EgressRoutePolicy |
| S (SOHO/branch) | 数拠点・VPN 中心 | + WireGuard / IPsec、VRF、VPN 上の dynamic routing、commit-confirmed |
| C (Campus / Small DC) | 数十ノード | + EVPN-VXLAN、iBGP RR、BFD、RouteMap DSL、より高度な routing policy |
| E (Enterprise / SP) | 数百ノード以上 | + フル BGP、MP-BGP L3VPN、segment routing、HA leader election |
primitive は H から E まで共通です。tier が上がるにつれて、routing と policy の controller が増えていきます。
2. 動作環境
2.1 配備形態
routerd は仮想マシン上での動作を想定しています。物理アプライアンスへの組み込みは今後の検討課題です。
仮想化環境への要件は次の通りです。
- virtio NIC（vmxnet・ne2k などは対象外）
- 特権カーネルモジュールに依存しない（DPDK / XDP は任意、host passthrough は不要）
- コンソールと SSH で運用する
- 検証ではスナップショットとクローンを活用する
2.2 OS 戦略
routerd は cross-OS を前提に設計し、同一バイナリ・同一設定で複数の OS をサポートします。
| OS | 評価 | 用途 |
|---|---|---|
| Linux (Ubuntu / Debian) | systemd 標準、入手容易、kernel 新しめ | 開発・本番双方の主流 |
| FreeBSD | base 安定、リソース小、jail 隔離 | 長期運用・低リソース環境 |
OS 固有の差分は pkg/platform 層で吸収します。
nftables ↔ pf、systemd-networkd ↔ rc.conf、systemd unit ↔ rc.d スクリプトといった対応は、各 OS の renderer が引き受けます。
バージョン方針として、routerd は vYYYYMMDD.HHmm 形式の日付と時刻に基づく版番号を使います。従来の 0.x.y 形式と yyyymmdd.N 形式のプレリリース番号は廃止します。

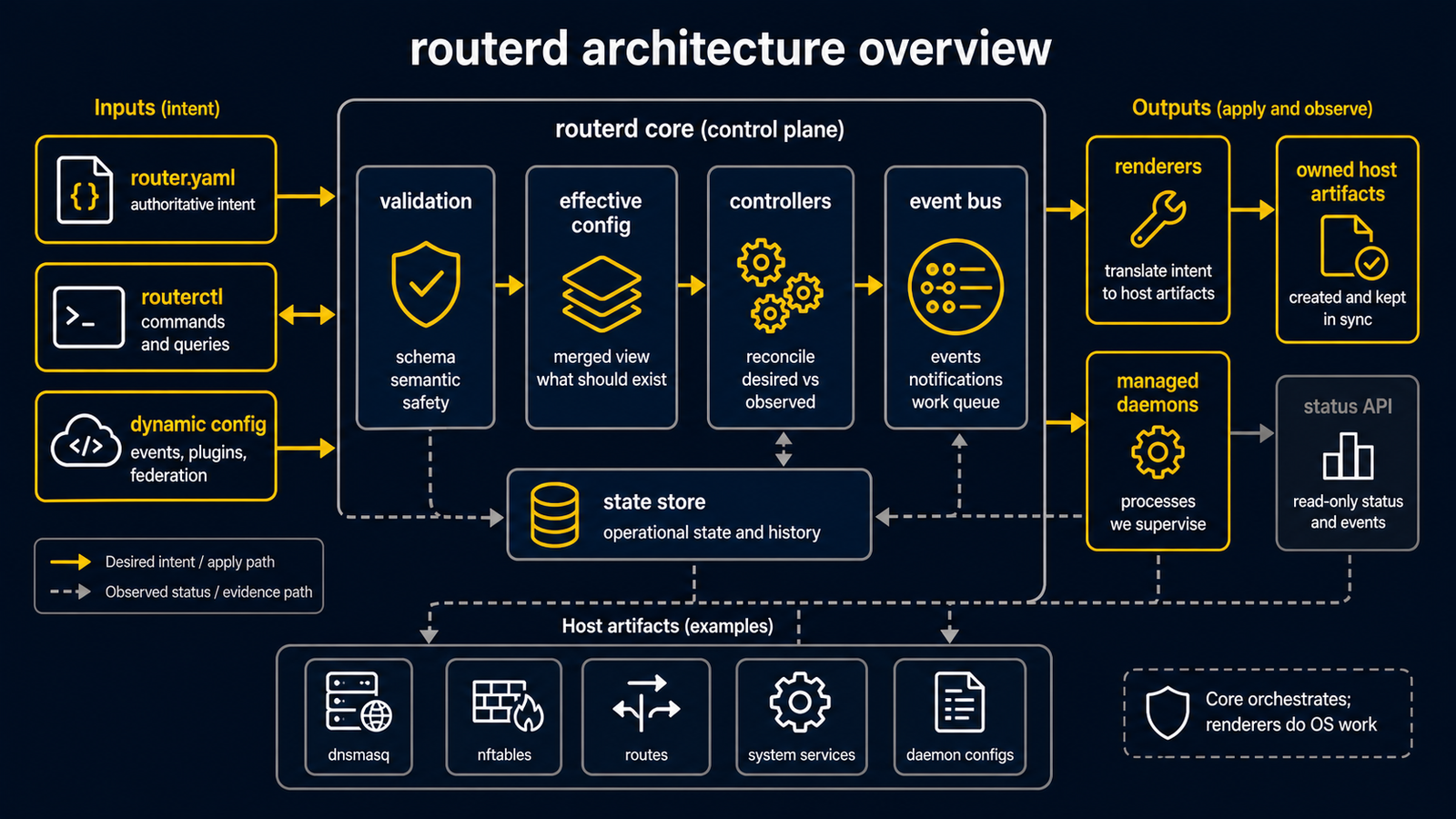

3. アーキテクチャ全体図
┌─────────────────────────────────────────────────────────────────┐
│ ユーザー │
│ /etc/routerd/*.yaml + routerctl CLI │
└─────────┬─────────────────────────────────────────┬───────────────┘
│ inotify HTTP+JSON
│ (検出のみ) (明示 apply)
▼ ▼
┌─────────────────────────────────────────────────────────────────┐
│ routerd (1 binary, multi-OS) │
│ │
│ ConfigWatcher ──notify only──▶ Bus │
│ ConfigLoader ◀──explicit trigger───── routerctl apply │
│ │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ Bus (in-process channel + SQLite events 永続層) │ │
│ │ topics: routerd.<area>.<subject>.<verb> │ │
│ │ cursor: events.id (autoincrement) │ │
│ │ fanout: subscribe pattern match → controller channel │ │
│ └─────┬─────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ Controllers (in-process reactor 群) │
│ PrefixDelegationCtrl / LANAddressCtrl / RAAnnouncerCtrl │
│ DNSAnswerCtrl / DNSResolverCtrl / FirewallCtrl / RouteCtrl │
│ EgressRouteCtrl / ServiceLifecycleCtrl / ConfigLoaderCtrl │
│ EventRuleEngine / DerivedEventEngine │
│ │ │
│ ▼ SQLite state DB (objects/events/artifacts/generations) │
└─────────┬─────────────────────────────────────────────────────────┘
│ Unix socket HTTP+JSON fsnotify (lease/snapshot)
▼ ▲
┌─────────────────────────────────────────────────────────────────┐
│ Layer 1 source daemons (各々 1 process) │
│ routerd-dhcpv6-client / routerd-dhcpv4-client │
│ routerd-pppoe-client / routerd-dns-resolver │
│ routerd-healthcheck@<resource> / routerd-firewall-logger │
└─────────────────────────────────────────────────────────────────┘
4. リソースモデル
routerd の設定はリソースの集合として記述します。Kubernetes に似ていますが、apiVersion の階層と controller の構造はより単純です。
- apiVersion: net.routerd.net/v1alpha1
kind: DSLiteTunnel
metadata:
name: ds-lite-primary
spec:
aftrFQDN: gw.transix.jp
4.1 主要 apiVersion
| apiVersion | 役割 |
|---|---|
net.routerd.net/v1alpha1 | ネットワーク機能 (Interface、IPv4Static、DSLite、PPPoE、EgressRoute、HealthCheck など) |
dns.routerd.net/v1alpha1 | DNS (DNSZone、DNSResolver、DHCPv4Reservation など) |
firewall.routerd.net/v1alpha1 | ファイアウォール（FirewallZone、FirewallPolicy、FirewallRule、NAT44Rule など） |
system.routerd.net/v1alpha1 | OS bootstrap intent と override (Package、SysctlProfile、WebConsole など)。host runtime artifact は resource から自動導出します |
control.routerd.net/v1alpha1 | controller chain と routerctl の制御 API |
完全な一覧は API リファレンス を参照してください。
4.2 リソース間の参照
あるリソースが別のリソースの status を参照する場合は、値を直接書かずに、型付きの *From フィールドで書きます。
- apiVersion: net.routerd.net/v1alpha1
kind: WebConsole
spec:
listenAddressFrom:
resource: Interface/mgmt
field: ipv4Addresses
port: 8080
addressFrom、ipv4From、ipv6From、prefixFrom、rdnssFrom、gatewayFrom、upstreamFrom は同じ形式です。依存関係（dependsOn）も同じ仕組みで宣言します。
*From 参照の対象がまだ値を公開していない状態は、エラーではなく通常のブートストラップ条件です。参照元のコントローラーはそのリソースを Pending（未解決の参照を理由に記載）と報告し、参照先の status が変わったときに再リコンサイルします。明示的な dependsOn は不要です。たとえば、upstreamFrom が DHCPv6Information のサーバーを指す DNSResolver のフォワードソースは、そのサーバーが DNS サーバーを学習するまで Pending にとどまり、次のリコンサイルで Applied になります。upstream を一切宣言しないソース（upstreams も upstreamFrom もなし）は本当の設定誤りであり、検証で拒否されます。
詳細は リソースモデル と 状態と所有権 を参照してください。
5. Event bus と controller chain
routerd は in-process の event bus と複数の controller を組み合わせて、宣言された望ましい状態へ収束させます。
5.1 Event bus
- in-process channel と SQLite イベントログによる永続化
- topics は
routerd.<area>.<subject>.<verb>形式（例:routerd.dhcpv6.bind.changed） - subscribers は pattern match で受信する
- すべてのイベントは
events.idを cursor として持ち、再起動後も再評価できる
5.2 コントローラーチェーン
すべてのコントローラーは、共通の framework.FuncController パターンに従います。
Subscriptions: 関心のある topicBootstrap: 起動時に 1 回だけ行う初期化PeriodicFunc: 定期的な再評価（idempotent）ReconcileFunc: イベント受信時の状態収束
eventedStore ラッパーは現在のstatusを保存し、リソースの意味のある変化に対して
routerd.resource.status.changed を発行します。リソースごとに診断情報として定義した
観測時刻やカウンタの通常更新は、イベントの比較対象から除きます。
他ノードから届いたオンデマンドARP要求の宛先が、準備済み監視プロセス自身の 送信元IPと一致するときは、probeコマンドを送らず処理済みとして重複を抑止します。 別の監視プロセスから探索できる場合は引き続き探索し、通信失敗や準備待ちは再試行します。 観測時刻が更新された要求は再び処理できます。daemon側の自己IP・prefix検査も維持します。
ARPObserver の受信・probe・scanカウンタと観測時刻は、引き続きstatusで確認できます。
同じ端末の observedClients[].seenAt だけが更新されても、状態変更イベントは増えません。
端末の追加・削除、IP/MAC/sourceの変更、observer設定の変更、障害・回復は通知します。
この処理はイベントの比較にだけ適用し、保存する診断情報や、端末検出・鮮度更新に使う
ARP観測・要求・probeイベントは維持します。EventRule の履歴にも同じ比較を使うため、
通常のstatus更新でイベント件数が増えることはありません。
observed.lastCommandProbe は直近の成功した probe-target コマンド1件をJSON文字列で
保持します。内容は sequence、IPv4の target、RFC3339形式の startedAt / completedAt、
packetsSent です。同じstatus読取の commandProbeCount とsequenceは一致します。
最初の成功前は存在せず、プロセス再起動時にリセットされます。cooldown抑止・拒否・
途中失敗・自律探索では更新せず、次の成功コマンドで上書きします。要求の識別子や
完全なコマンド履歴ではないため、プロセス識別情報・要求世代・実パケットと併せて
照合します。この診断値の更新も状態変更イベントと EventRule 履歴を増やしません。
これにより下流のコントローラーが連鎖的に再評価され、リソース間の依存解決が成立します。
Kubernetes エッジリソースもこの status フローを直接使います。IngressService のヘルスチェックがアクティブなバックエンドを選択し、NAT レンダラーが次のリコンサイルでその status を使います。BGPRouter / BGPPeer の status は、常駐する routerd-bgp デーモンから型付きの ListPeer / ListPath API 呼び出しで観測し、track を通じて VirtualAddress の VRRP 優先度を下げることもできます。BGP の設定変更は、FRR 形式のテキスト設定のレンダリングやリロードツールの呼び出しではなく、GoBGP API オブジェクトでデーモンに適用します。VirtualAddress と IngressService のホスト名は、DNSResolver が提供するゾーンに導出 A/AAAA レコードとして反映されます。BGP/VRRP/Ingress の status は routerctl get BGPRouter、routerctl get VirtualAddress、routerctl get IngressService のビューと、遷移やバックエンド正常性の低カーディナリティ OTel メトリクスでも可視化されます。
5.3 デーモン契約
長時間動作する OS プロセス（DHCPv6 client、DNS リゾルバー、healthcheck など）は、コントローラーではなく デーモン として動かします。
デーモンは controller chain と Unix domain socket 上の JSON で通信し、自身の状態を lease.json などのファイルに永続化します。
詳細は reconcile loop の動作 を参照してください。
6. 設定ファイル運用
routerd の設定ファイル（既定では /usr/local/etc/routerd/router.yaml）は、次の流れで反映します。
edit → routerctl validate → routerctl apply
│
└─ ホスト状態の観測
→ plan
→ ホストアーティファクトのレンダリング
→ 状態の記録と終了
routerd serve
→ 状態/イベントを消費
→ 管理対象デーモンの起動・有効化・リロード
→ OS 状態 (nftables / netlink / systemd) を継続的に更新
設定ファイルは git で管理することを強く推奨します。
本番ホストへの反映は routerd 経由で宣言型に行い、ホスト上で nft add rule、ip route add、sysctl -w のような ad hoc な変更を加えないでください。
ad hoc な変更は、次回の reconcile で打ち消されるか、あるいは routerd の状態 DB と OS の実状態との間に drift を生みます。
差分（drift）への正しい対処は、新しい desired 状態を設定で表現し直してから再度適用することです。apply は速やかに完了してデーモンのライフサイクルをコントローラーランタイムに引き渡す必要があります。常駐する serve プロセスが、設定ファイル ↔ 状態 DB ↔ OS の実状態の三角関係を整合させ続けます。
7. observability と debug
routerd は次の手段で運用状態を観測できます。
routerctl get status: 全リソースの phase 一覧routerctl describe <kind>/<name>: 個別リソースの spec、status、最近の eventrouterctl get events --topic <pattern> --resource <kind>/<name>: bus event を tail するrouterctl plan: 稼働中の daemon で現在の設定の計画を確認する。完全な候補ファイルにはrouterctl plan -f candidate.yaml --replaceを使う- Web 管理画面（既定では
http://<mgmt-ip>:8080/）: summary、events、connections、clients、firewall、config をブラウザで表示する journalctl -u routerd.service -f | grep "routerd event": bus event を systemd journal で追跡する
ログは events.db（コントローラー由来）、dns-queries.db（DNS リゾルバー由来）、traffic-flows.db（conntrack/pf 由来）、firewall-logs.db（NFLOG/pflog 由来）の 4 つに分けて永続化します。
詳細は ログストレージ を参照してください。
OpenTelemetry エクスポートは observability.routerd.net/v1alpha1 の Telemetry リソースで設定します。routerd は OTLP コレクターを同梱しません。エンドポイントが宣言されると、生成される systemd、FreeBSD rc.d のユニットに対応する OTEL_* 環境変数が設定され、既存の SDK パスがログ、メトリクス、トレースをそのエンドポイントに送信します。
