基本 IPv4 NAT 路由器

这是一个接近最小配置的家用路由器示例，让 LAN 客户端通过 DHCP 取得的 WAN 端 IPv4 地址连上互联网。

完整的已验证 YAML 位于 examples/example-basic-ipv4-nat.yaml。

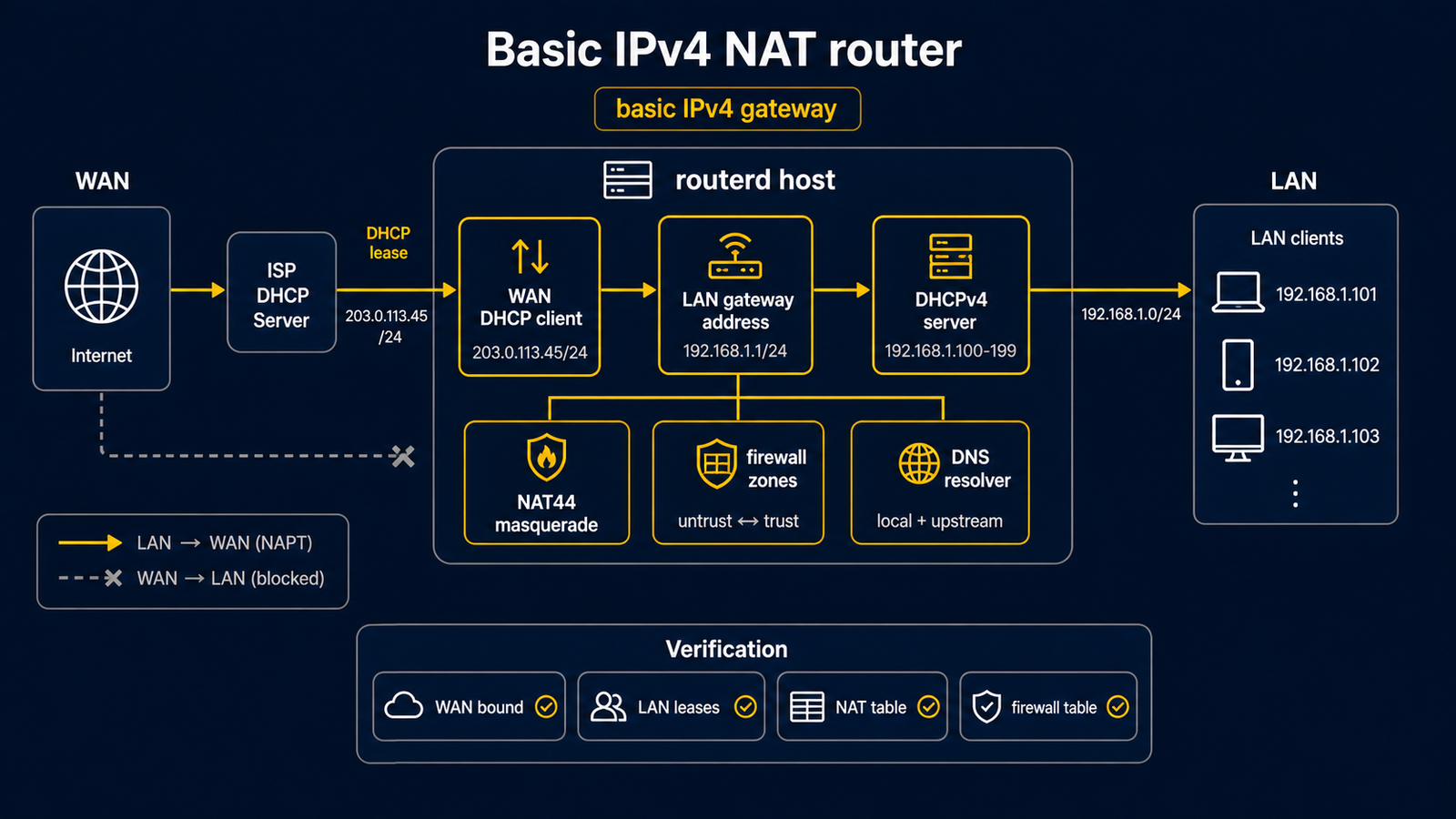

架构图

图示对应表

编号	说明	主要资源
[1]	分配 WAN 端 IPv4 租约的上游网络。	routerd 管理范围外
[2]	物理 WAN 接口，在此执行 DHCPv4 客户端。	Interface/wan、DHCPv4Client/wan-dhcpv4
[3]	应用推导出的 forwarding sysctl 和 nftables 规则的 Linux 主机。	Derived host runtime
[4]	routerd 持有的 LAN 网关地址。	Interface/lan、IPv4StaticAddress/lan-base
[5]	将路由器作为网关 / DNS 使用的 LAN 客户端。	DHCPv4Server/lan-dhcpv4

此示例管理的项目

领域	routerd 资源
WAN 地址	Interface/wan、DHCPv4Client/wan-dhcpv4
LAN 地址	Interface/lan、IPv4StaticAddress/lan-base
LAN DHCPv4	DHCPv4Server/lan-dhcpv4
IPv4 互联网连接	NAT44Rule/lan-to-wan
基本过滤器	FirewallZone/wan、FirewallZone/lan、FirewallPolicy/home

此示例尽量简化 DNS。向 DHCPv4 客户端分发路由器的 LAN 地址作为 DNS 服务器。在基本路由运作后，可视需要再添加 DNSResolver 和 DNSZone。

配置要点

# [2] WAN 地址从上游网络通过 DHCPv4 取得。
- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Client
  metadata:
    name: wan-dhcpv4
  spec:
    interface: wan

# [4] routerd 持有 LAN 网关地址。
- apiVersion: net.routerd.net/v1alpha1
  kind: IPv4StaticAddress
  metadata:
    name: lan-base
  spec:
    interface: lan
    address: 192.168.10.1/24

# [5] 向 LAN 客户端分发地址、网关、DNS、搜索域。
- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Server
  metadata:
    name: lan-dhcpv4
  spec:
    interface: lan
    addressPool:
      start: 192.168.10.100
      end: 192.168.10.199
      leaseTime: 12h
    gatewayFrom:
      resource: IPv4StaticAddress/lan-base
      field: address
    dnsServerFrom:
      - resource: IPv4StaticAddress/lan-base
        field: address

# [2] -> [5] LAN IPv4 流量在出往 WAN 时进行 masquerade。
- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata:
    name: lan-to-wan
  spec:
    type: masquerade
    egressInterface: wan
    sourceRanges:
      - 192.168.10.0/24

NAT44Rule 会反映至 routerd 的 nftables NAT 表格。在防火墙资源中， 将 WAN 接口加入 untrust 区域，LAN 接口加入 trust 区域。

应用步骤

cp examples/example-basic-ipv4-nat.yaml router.yaml
routerctl validate -f router.yaml --replace
routerctl plan -f router.yaml --replace

确认管理访问并非依赖即将变更地址的 LAN 接口，或已具备控制台访问权限后再执行应用。

routerctl apply -f router.yaml --replace

确认

routerctl status
routerctl describe DHCPv4Client/wan-dhcpv4
routerctl describe IPv4StaticAddress/lan-base
routerctl describe NAT44Rule/lan-to-wan
nft list table ip routerd_nat
nft list table inet routerd_filter

在 LAN 客户端端确认以下项目。

ip route
ping 192.168.10.1
curl https://1.1.1.1/

常见的修改点

• 将 ens18 和 ens19 改为实际的接口名称。
• 若与上游、VPN 或管理网络重叠，请变更 192.168.10.0/24。
• 在分发路由器作为 DNS 服务器之前，视需要先添加 DNSResolver。
