PPPoE IPv4 NAT 路由器

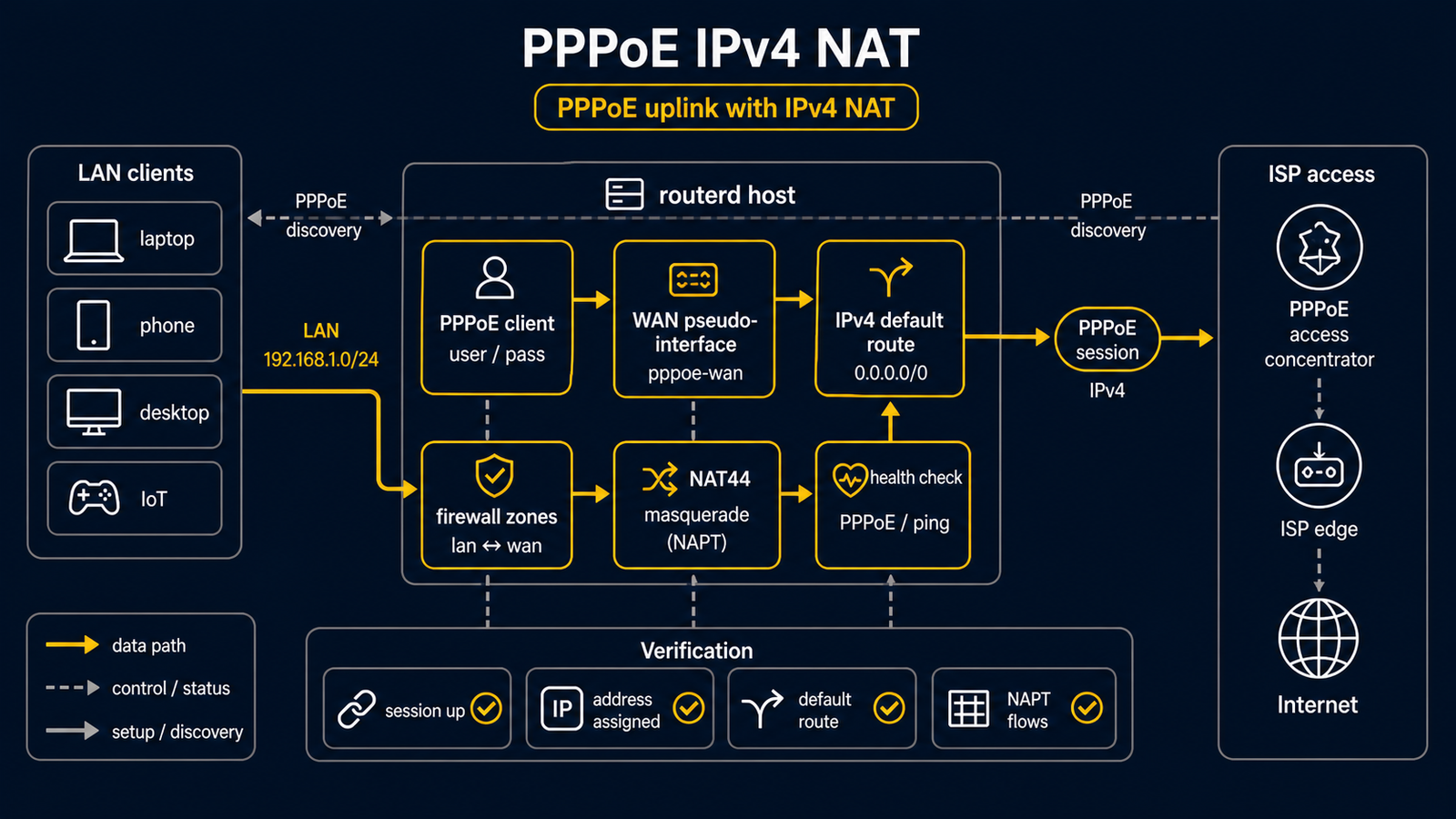

Ethernet access line 上的 PPPoE、routerd PPPoESession、LAN DHCP，以及面向 PPP interface 的 NAT44 构成

物理 WAN 使用 Ethernet，通过 PPPoE 连接建立 IPv4 互联网出口的示例。

完整 YAML 位于 examples/example-pppoe-ipv4-nat.yaml。

构成图​

图示对应表​

编号含义主要资源
[1]routerd 管理范围之外的 access line / ONU。routerd 管理外
[2]承载 PPPoE 的物理 Ethernet 接口。Interface/wan
[3]PPPoE 连接与逻辑 egress 接口。PPPoESession/pppoe-home
[4]导出 IPv4 forwarding 并应用 nftables NAT 的主机。Derived host runtime, NAT44Rule/lan-to-pppoe
[5]LAN 网关与 DHCPv4 区段。IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
[6]通过 NAT 使用 PPPoE 作为 IPv4 互联网路由的客户端。DHCPv4Server/lan-dhcpv4

本示例管理的项目​

领域routerd 资源
PPPoE 连接PPPoESession/pppoe-home
LAN 地址 / DHCPv4IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
IPv4 互联网连接NAT44Rule/lan-to-pppoe
过滤FirewallZone/*, FirewallPolicy/home

要点​

# [3] 在物理 WAN 上创建的逻辑 PPPoE interface。
- kind: PPPoESession
  metadata:
    name: pppoe-home
  spec:
    interface: wan
    ifname: ppp-home
    username: user@example.jp
    passwordFile: /usr/local/etc/routerd/secrets/pppoe-home.password
    mtu: 1454
    mru: 1454
    defaultRoute: true

# [5] -> [3] 将 LAN IPv4 traffic masquerade 到 PPPoE session 侧。
- kind: NAT44Rule
  metadata:
    name: lan-to-pppoe
  spec:
    type: masquerade
    egressInterface: pppoe-home
    sourceRanges:
      - 192.168.40.0/24

确认​

routerctl validate -f examples/example-pppoe-ipv4-nat.yaml --replace
routerctl plan -f examples/example-pppoe-ipv4-nat.yaml --replace
routerctl describe PPPoESession/pppoe-home
ip link show ppp-home
ip route show default

常见调整项目​

  • PPPoE 密码请勿直接写入 YAML，应放置于引用的 secret 文件中。
  • mtu 与 mru 请依 ISP 提供的信息调整。
  • 若将 PPPoE 作为备援路由，请设置 defaultRoute: false。
