DS-Lite 家用路由器

这是以 IPv6 作为主要线路的连接示例。路由器通过 Router Advertisement 和 DHCPv6-PD 取得 IPv6， 衍生 LAN 前缀，并将 IPv4 流量通过 DS-Lite 隧道传送。

完整的已验证 YAML 位于 examples/example-dslite-home.yaml。

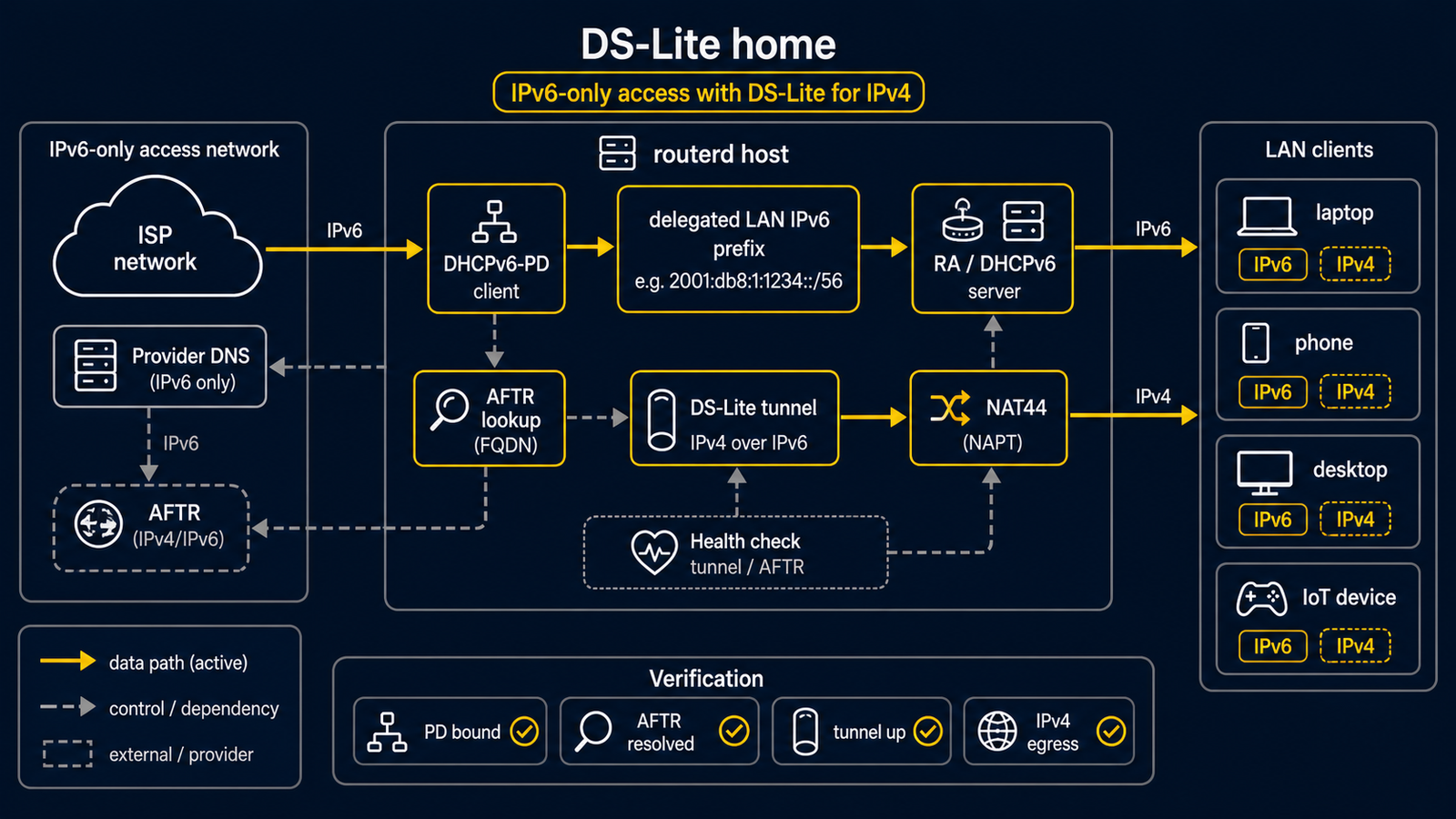

架构图

图示对应表

编号	说明	主要资源
[1]	DS-Lite 隧道连接目标的 ISP 端 AFTR。	DSLiteTunnel/transix
[2]	接收 IPv6 RA 和 DHCPv6-PD 的 WAN 接口。	DHCPv6PrefixDelegation/wan-pd
[3]	建立隧道和 LAN 服务、并推导所需 sysctl 的 routerd 主机。	Derived host runtime
[4]	用于 IPv4 egress 的 DS-Lite ip6tnl 设备。	DSLiteTunnel/transix，从 trust/untrust 区域自动推导的 NAT44
[5]	持有 IPv4 地址和委派 IPv6 地址的 LAN 接口。	IPv4StaticAddress/lan-ipv4、IPv6DelegatedAddress/lan-ipv6
[6]	接收 DHCPv4、RA、RDNSS、DNSSL 的 LAN 客户端。	DHCPv4Server/lan-dhcpv4、IPv6RouterAdvertisement/lan-ra

此示例管理的项目

领域	routerd 资源
WAN IPv6	DHCPv6PrefixDelegation/wan-pd
前缀委派（PD）	DHCPv6PrefixDelegation/wan-pd、IPv6DelegatedAddress/lan-ipv6
DS-Lite	DSLiteTunnel/transix
LAN IPv4 和 DHCPv4	IPv4StaticAddress/lan-ipv4、DHCPv4Server/lan-dhcpv4
LAN IPv6 广播	IPv6RouterAdvertisement/lan-ra
DNS	DNSZone/home、DNSResolver/lan-resolver
IPv4 egress	从 trust/untrust 区域自动推导的 NAT44
MTU/MSS	从 DSLiteTunnel/transix 和防火墙区域自动推导

此示例使用近似 Transix 的 AFTR 值作为占位符。请依照实际线路替换 AFTR FQDN、DNS 服务器，以及 DHCPv6 客户端的 profile。

配置要点

# [2] 从 WAN 取得 IPv6 前缀委派（PD）。
- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata:
    name: wan-pd
  spec:
    interface: wan
    client: dhcp6c
    profile: ntt-hgw-lan-pd

# [5] 从委派前缀衍生 LAN IPv6 地址。
- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6DelegatedAddress
  metadata:
    name: lan-ipv6
  spec:
    prefixDelegation: wan-pd
    interface: lan
    subnetID: "0"
    addressSuffix: "::1"

# [1] + [4] 建立指向 ISP AFTR 的 DS-Lite 隧道。
- apiVersion: net.routerd.net/v1alpha1
  kind: DSLiteTunnel
  metadata:
    name: transix
  spec:
    interface: wan
    tunnelName: ds-transix
    aftrFQDN: gw.transix.jp
    aftrDNSServers:
      - 2404:1a8:7f01:a::3
      - 2404:1a8:7f01:b::3
    localAddressSource: delegatedAddress
    localDelegatedAddress: lan-ipv6
    localAddressSuffix: "::100"
    defaultRoute: true
    mtu: 1454

此 DS-Lite 隧道以委派的 IPv6 地址作为本地端点。 若线路端预期以 WAN RA 地址作为端点，请将 localAddressSource 改为 interface。

LAN 端服务

此示例通过 RA 广播委派的前缀，并向客户端分发路由器作为 DNS。

# [6] 通过 RA 广播委派的 LAN 前缀和本地 DNS 信息。
- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6RouterAdvertisement
  metadata:
    name: lan-ra
  spec:
    interface: lan
    prefixFrom:
      resource: IPv6DelegatedAddress/lan-ipv6
      field: address
    rdnssFrom:
      - resource: IPv6DelegatedAddress/lan-ipv6
        field: address
    dnsslFrom:
      - resource: DNSZone/home
        field: zone
    oFlag: true
    mtu: 1454

DNSResolver 中配置了针对 AFTR 名称的条件式转发器。在 AFTR 记录只在线路端解析器才有意义的配置中，此指定至关重要。

应用步骤

cp examples/example-dslite-home.yaml router.yaml
routerctl validate -f router.yaml --replace
routerctl plan -f router.yaml --replace

执行 plan 时请确认以下项目。

• WAN / LAN 的接口名称正确。
• 不会误删管理访问路径。
• AFTR FQDN 和解析器地址为预期的值。
• NAT 出口为 DS-Lite 隧道而非物理 WAN。

确认无误后执行应用。

routerctl apply -f router.yaml --replace

确认

routerctl status
routerctl describe DHCPv6PrefixDelegation/wan-pd
routerctl describe IPv6DelegatedAddress/lan-ipv6
routerctl describe DSLiteTunnel/transix
routerctl describe FirewallZone/wan
ip -6 tunnel show
ip route show default

在 LAN 客户端端确认以下项目。

ip -6 addr
ip route
curl https://1.1.1.1/
dig router.home.example

常见的修改点

• 依照平台变更 client 和 profile。
• 非 Transix 的场合，请替换 gw.transix.jp 和 AFTR 解析器地址。
• 若需从 WAN RA 地址建立 DS-Lite 隧道，请使用 localAddressSource: interface。
• DS-Lite 通常需要 MSS clamp。routerd 会从隧道 MTU 和 LAN/WAN 的防火墙区域自动推导。
