Multi-WAN IPv4 容錯切換

兩個 DS-Lite 候選與 direct IPv4 fallback 由 EgressRoutePolicy 選出一條 default route

此範例從兩個 DS-Lite tunnel 與 direct upstream-router IPv4 fallback 選出目前使用的 IPv4 default route。完整 YAML 在 examples/multi-wan-home.yaml。此 YAML 不包含 PPPoE。

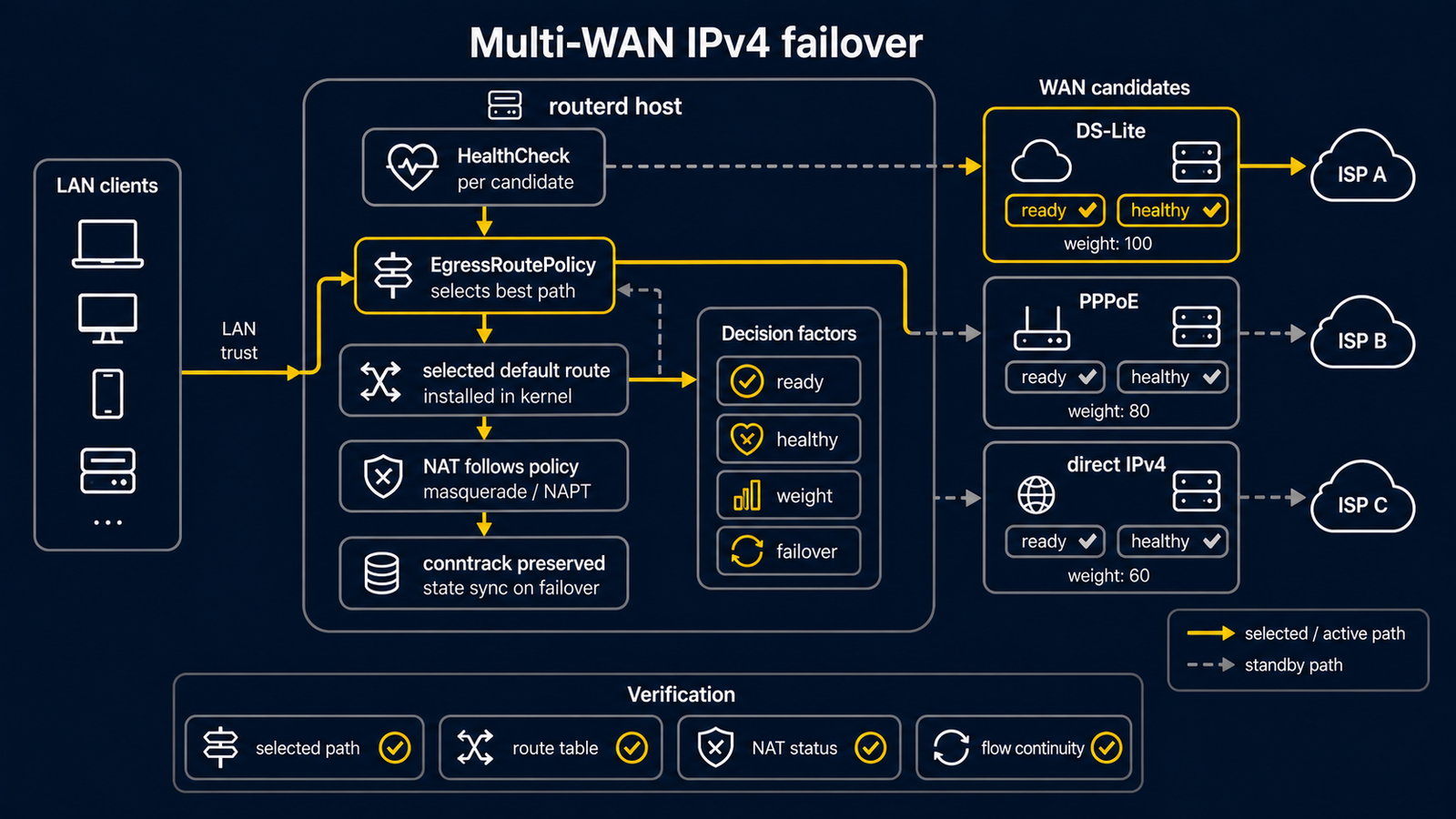

架構​

編號角色實際資源
[1]所有 WAN 候選共用的實體線路Interface/wan、DHCPv4Client/wan-dhcpv4
[2]選擇 default routeEgressRoutePolicy/ipv4-default
[3]第一個 DS-Lite 候選DSLiteTunnel/ds-lite-a、HealthCheck/internet-a
[4]第二個 DS-Lite 候選DSLiteTunnel/ds-lite-b、HealthCheck/internet-b
[5]上游路由器直連的最後 IPv4 fallbackDHCPv4Client/wan-dhcpv4
[6]經由 NAT 使用選定出口的 LANNAT44Rule/lan-to-selected-wan

選擇方式​

選擇 weight（優先順序數字）較大且 health check 成功的候選。YAML 的實際形狀如下：

- kind: EgressRoutePolicy
  metadata:
    name: ipv4-default
  spec:
    family: ipv4
    destinationCIDRs: [0.0.0.0/0]
    selection: highest-weight-ready
    candidates:
      - name: ds-lite-a
        deviceFrom:
          resource: DSLiteTunnel/ds-lite-a
          field: device
        gatewaySource: none
        weight: 100
        healthCheck: internet-a
      - name: ds-lite-b
        deviceFrom:
          resource: DSLiteTunnel/ds-lite-b
          field: device
        gatewaySource: none
        weight: 80
        healthCheck: internet-b
      - name: hgw-direct
        deviceFrom:
          resource: Interface/wan
          field: ifname
        gatewaySource: dhcpv4
        gatewayFrom:
          resource: DHCPv4Client/wan-dhcpv4
          field: gateway
        weight: 40

此範例未設定 hysteresis。只有觀察到實際線路頻繁切換且確有必要時，才依目前 API 說明考慮加入它。

daemon 啟動前檢查​

LAB_DIR="$(mktemp -d)"
sudo routerd validate --config examples/multi-wan-home.yaml
sudo routerd apply --config examples/multi-wan-home.yaml --once --dry-run --skip-service-manager \
  --state-file "$LAB_DIR/state.db" \
  --ledger-file "$LAB_DIR/ledger.db" \
  --status-file "$LAB_DIR/status.json"
rm -rf "$LAB_DIR"

在 dry-run 中確認 ens18、LAN 172.18.0.0/16 與 DS-Lite 候選名稱符合你的實驗環境。 若與平常的管理網路重疊，不要執行 live 操作。

服務啟動後檢查​

首次安裝請以可使用 sudo 的使用者執行下列指令。若管理員透過 routerd 群組授予本機 socket 存取權，加入後必須重新登入才會生效；主機路由檢查仍應保留 sudo。

sudo routerctl describe EgressRoutePolicy/ipv4-default
sudo ip route show default

本例不宣告 IPv4Route/default。EgressRoutePolicy controller 會導出選定的 default route，因此查看 policy 的 status 與 OS 路由表。

操作注意事項​

  • health check 間隔過短可能使品質較弱的線路反覆切換。
  • 除非有明確意圖，否則將 RFC1918 目的地排除在 NAT 與路由策略外。
  • 第一次請保留主控台或獨立管理 NIC。
