PPPoE IPv4 NAT 路由器

Ethernet access line 上的 PPPoE、routerd PPPoESession、LAN DHCP，以及面向 PPP interface 的 NAT44 構成

實體 WAN 使用 Ethernet，透過 PPPoE 連線建立 IPv4 網際網路出口的範例。

完整 YAML 位於 examples/example-pppoe-ipv4-nat.yaml。

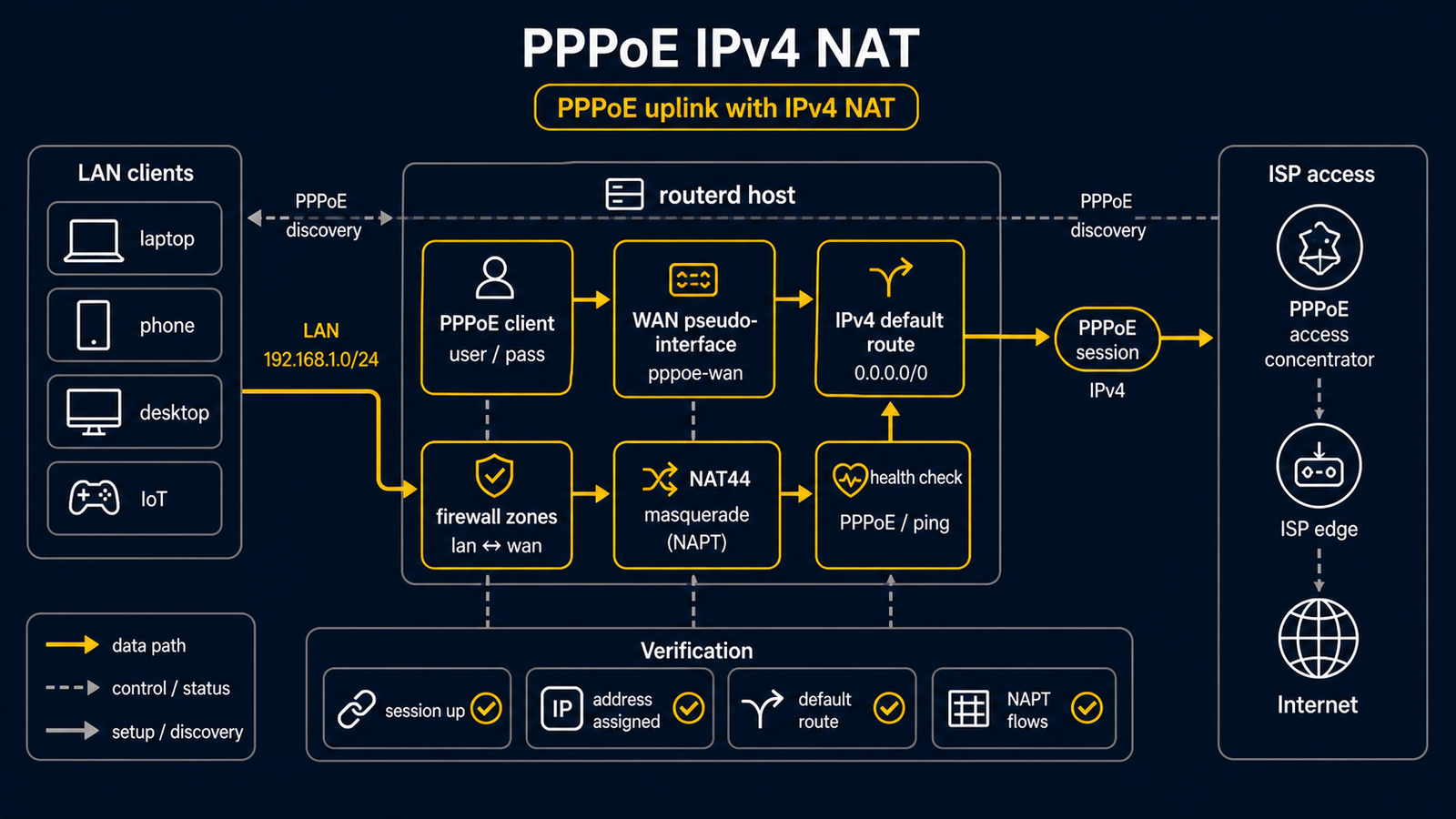

構成圖​

圖示對應表​

編號含義主要資源
[1]routerd 管理範圍之外的 access line / ONU。routerd 管理外
[2]承載 PPPoE 的實體 Ethernet 介面。Interface/wan
[3]PPPoE 連線與邏輯 egress 介面。PPPoESession/pppoe-home
[4]導出 IPv4 forwarding 並套用 nftables NAT 的主機。Derived host runtime, NAT44Rule/lan-to-pppoe
[5]LAN 閘道與 DHCPv4 區段。IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
[6]透過 NAT 使用 PPPoE 作為 IPv4 網際網路路由的用戶端。DHCPv4Server/lan-dhcpv4

本範例管理的項目​

領域routerd 資源
PPPoE 連線PPPoESession/pppoe-home
LAN 位址 / DHCPv4IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
IPv4 網際網路連線NAT44Rule/lan-to-pppoe
過濾FirewallZone/*, FirewallPolicy/home

要點​

# [3] 在實體 WAN 上建立的邏輯 PPPoE interface。
- kind: PPPoESession
  metadata:
    name: pppoe-home
  spec:
    interface: wan
    ifname: ppp-home
    username: user@example.jp
    passwordFile: /usr/local/etc/routerd/secrets/pppoe-home.password
    mtu: 1454
    mru: 1454
    defaultRoute: true

# [5] -> [3] 將 LAN IPv4 traffic masquerade 到 PPPoE session 側。
- kind: NAT44Rule
  metadata:
    name: lan-to-pppoe
  spec:
    type: masquerade
    egressInterface: pppoe-home
    sourceRanges:
      - 192.168.40.0/24

確認​

routerctl validate -f examples/example-pppoe-ipv4-nat.yaml --replace
routerctl plan -f examples/example-pppoe-ipv4-nat.yaml --replace
routerctl describe PPPoESession/pppoe-home
ip link show ppp-home
ip route show default

常見調整項目​

  • PPPoE 密碼請勿直接寫入 YAML，應放置於參照的 secret 檔案中。
  • mtu 與 mru 請依 ISP 提供的資訊調整。
  • 若將 PPPoE 作為備援路由，請設定 defaultRoute: false。
