WireGuard Hub & Spoke 範本

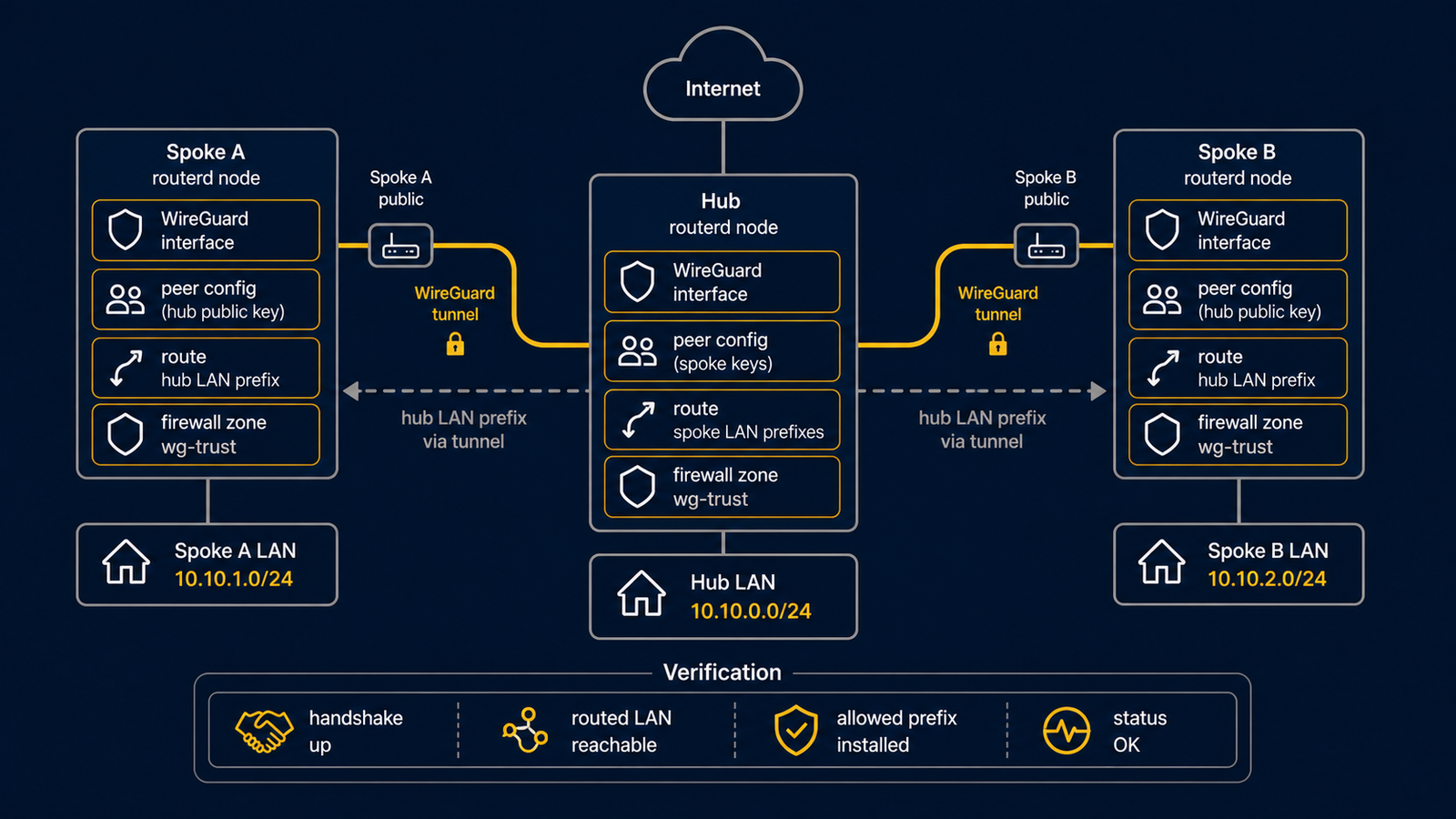

WireGuard hub interface、hub tunnel address、spoke peer、tunnel /32 與 routed LAN prefix 的構成

此為具備兩個 spoke 的 routed WireGuard hub 範本。 實際使用前，請替換金鑰、endpoint 及要廣告的前綴。

完整的 YAML 位於 examples/wireguard-hub-spoke.yaml。

架構圖​

圖示對照表​

編號說明主要資源
[1]spoke A 的 tunnel 位址與 routed LAN 前綴。WireGuardPeer/spoke-a
[2]spoke B 的 tunnel 位址與 routed LAN 前綴。WireGuardPeer/spoke-b
[3]hub 端的 WireGuard 介面與位址。WireGuardInterface/wg-hub, IPv4StaticAddress/wg-hub-ipv4

重點說明​

# [3] hub 端 WireGuard 介面與監聽埠。
- kind: WireGuardInterface
  metadata:
    name: wg-hub
  spec:
    privateKeyFile: /usr/local/etc/routerd/secrets/wg-hub.key
    listenPort: 51820
    mtu: 1420

# [1] spoke A 的 tunnel 位址與 routed LAN 前綴。
- kind: WireGuardPeer
  metadata:
    name: spoke-a
  spec:
    interface: wg-hub
    publicKey: REPLACE_WITH_SPOKE_A_PUBLIC_KEY
    allowedIPs:
      - 10.44.0.11/32
      - 172.30.11.0/24

確認步驟​

routerctl validate -f examples/wireguard-hub-spoke.yaml --replace
routerctl plan -f examples/wireguard-hub-spoke.yaml --replace
routerctl describe WireGuardInterface/wg-hub
wg show

常見調整項目​

  • 私鑰請存放於限制存取權限的檔案中。
  • 每個 peer 須明確指定 tunnel 位址 /32 與 routed LAN 前綴。
  • 若使用 routerd 管理 WAN 端防火牆，請一併新增 UDP 監聽埠的放行規則。
