DS-Lite ホームルーター

IPv6 を主回線として使う回線の例です。ルーターは Router Advertisement と DHCPv6-PD で IPv6 を受け取り、LAN プレフィックスを導出し、IPv4 のトラフィックは DS-Lite トンネルに通します。

完全な検証済み YAML は examples/example-dslite-home.yaml にあります。

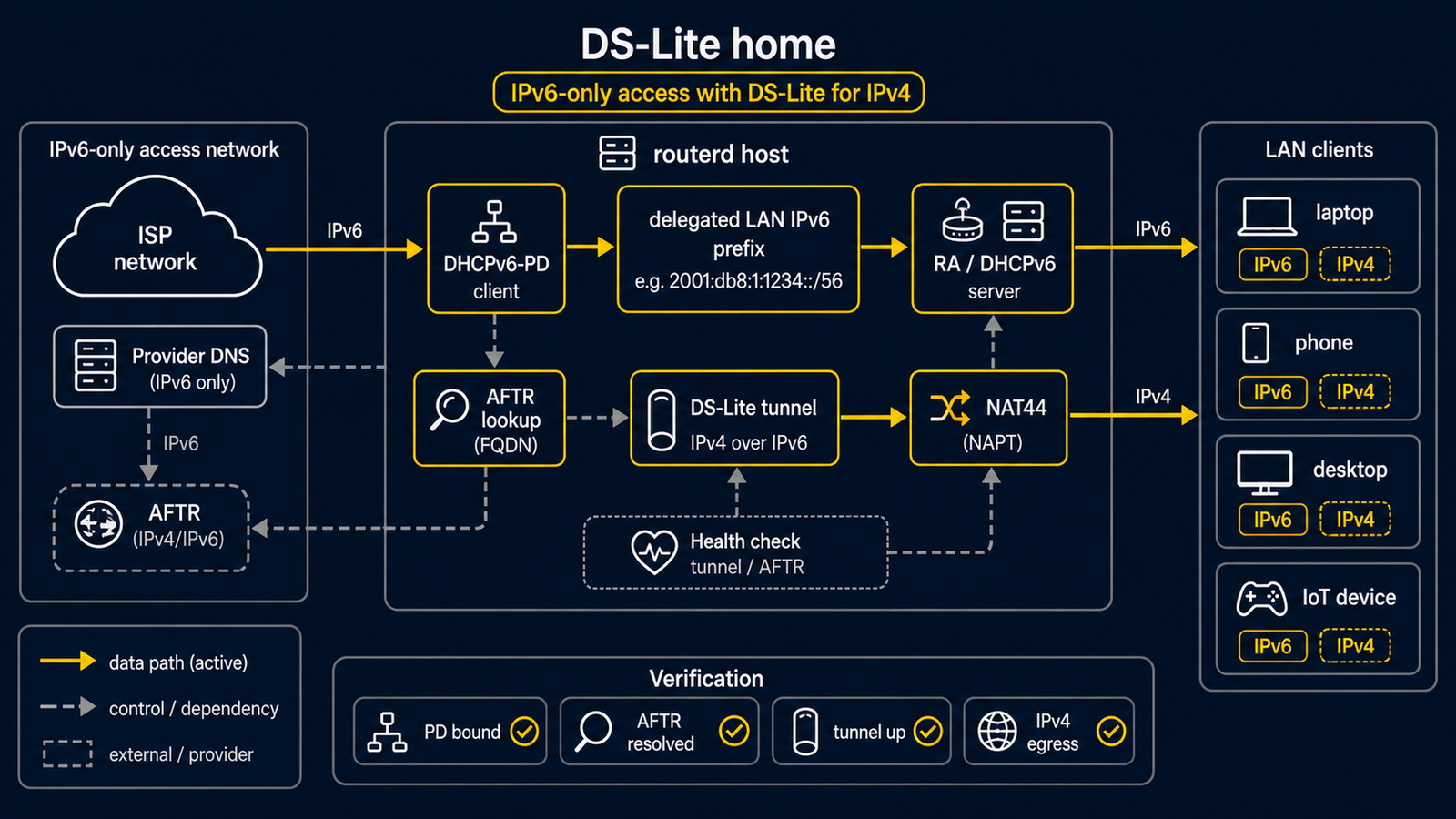

構成図

図の対応表

番号	意味	主なリソース
[1]	DS-Lite トンネルの接続先になる ISP 側 AFTR。	DSLiteTunnel/transix
[2]	IPv6 RA と DHCPv6-PD を受ける WAN インターフェース。	DHCPv6PrefixDelegation/wan-pd
[3]	トンネルと LAN サービスを作り、必要な sysctl を導出する routerd ホスト。	Derived host runtime
[4]	IPv4 の出口に使う DS-Lite ip6tnl デバイス。	DSLiteTunnel/transix, trust/untrust ゾーンからの NAT44 自動導出
[5]	IPv4 アドレスと委任された IPv6 アドレスを持つ LAN インターフェース。	IPv4StaticAddress/lan-ipv4, IPv6DelegatedAddress/lan-ipv6
[6]	DHCPv4、RA、RDNSS、DNSSL を受ける LAN クライアント。	DHCPv4Server/lan-dhcpv4, IPv6RouterAdvertisement/lan-ra

この例で管理するもの

領域	routerd リソース
WAN IPv6	DHCPv6PrefixDelegation/wan-pd
プレフィックス委任（PD）	DHCPv6PrefixDelegation/wan-pd, IPv6DelegatedAddress/lan-ipv6
DS-Lite	DSLiteTunnel/transix
LAN IPv4 と DHCPv4	IPv4StaticAddress/lan-ipv4, DHCPv4Server/lan-dhcpv4
LAN IPv6 の広告	IPv6RouterAdvertisement/lan-ra
DNS	DNSZone/home, DNSResolver/lan-resolver
IPv4 の出口	trust/untrust ゾーンから自動導出される NAT44
MTU/MSS	DSLiteTunnel/transix とファイアウォールゾーンから自動導出

この例では Transix に近い AFTR 値をプレースホルダーとして使っています。実回線に合わせて、 AFTR FQDN、DNS サーバー、DHCPv6 クライアントの profile を置き換えてください。

設定の要点

# [2] WAN から IPv6 プレフィックス委任を取得する。
- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata:
    name: wan-pd
  spec:
    interface: wan
    client: dhcp6c
    profile: ntt-hgw-lan-pd

# [5] 委任されたプレフィックスから LAN IPv6 アドレスを導出する。
- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6DelegatedAddress
  metadata:
    name: lan-ipv6
  spec:
    prefixDelegation: wan-pd
    interface: lan
    subnetID: "0"
    addressSuffix: "::1"

# [1] + [4] ISP AFTR に向けた DS-Lite トンネルを作る。
- apiVersion: net.routerd.net/v1alpha1
  kind: DSLiteTunnel
  metadata:
    name: transix
  spec:
    interface: wan
    tunnelName: ds-transix
    aftrFQDN: gw.transix.jp
    aftrDNSServers:
      - 2404:1a8:7f01:a::3
      - 2404:1a8:7f01:b::3
    localAddressSource: delegatedAddress
    localDelegatedAddress: lan-ipv6
    localAddressSuffix: "::100"
    defaultRoute: true
    mtu: 1454

この DS-Lite トンネルは、委任された IPv6 アドレスをローカルエンドポイントとして使います。 回線側が WAN RA アドレスをエンドポイントとして期待する場合は、localAddressSource を interface に変えてください。

LAN 側サービス

この例では、委任された prefix を RA で広告し、クライアントにはルーターを DNS として配ります。

# [6] 委任された LAN プレフィックスとローカル DNS 情報を RA で広告する。
- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6RouterAdvertisement
  metadata:
    name: lan-ra
  spec:
    interface: lan
    prefixFrom:
      resource: IPv6DelegatedAddress/lan-ipv6
      field: address
    rdnssFrom:
      - resource: IPv6DelegatedAddress/lan-ipv6
        field: address
    dnsslFrom:
      - resource: DNSZone/home
        field: zone
    oFlag: true
    mtu: 1454

DNSResolver には、AFTR 名向けの条件付きフォワーダーを入れています。AFTR のレコードが 回線側のリゾルバーでだけ意味を持つ構成では、この指定が重要です。

適用手順

cp examples/example-dslite-home.yaml router.yaml
routerctl validate -f router.yaml --replace
routerctl plan -f router.yaml --replace

plan では次を確認します。

• WAN / LAN のインターフェース名が正しい。
• 管理アクセスを誤って消さない。
• AFTR FQDN とリゾルバーのアドレスが意図した値になっている。
• NAT の出口が物理 WAN ではなく DS-Lite tunnel になっている。

問題なければ適用します。

routerctl apply -f router.yaml --replace

確認

routerctl status
routerctl describe DHCPv6PrefixDelegation/wan-pd
routerctl describe IPv6DelegatedAddress/lan-ipv6
routerctl describe DSLiteTunnel/transix
routerctl describe FirewallZone/wan
ip -6 tunnel show
ip route show default

LAN クライアント側では次を確認します。

ip -6 addr
ip route
curl https://1.1.1.1/
dig router.home.example

よく変える場所

• プラットフォームに合わせて client と profile を変更する。
• Transix 以外では gw.transix.jp と AFTR リゾルバーのアドレスを置き換える。
• DS-Lite トンネルを WAN RA アドレスから張る必要がある場合は localAddressSource: interface を使う。
• DS-Lite では MSS クランプが必要になりやすい。routerd はトンネルの MTU と LAN/WAN のファイアウォールゾーンから自動導出する。
