PPPoE IPv4 NAT ルーター

Ethernet 回線上の PPPoE、routerd PPPoESession、LAN DHCP、PPP インターフェース向け NAT44 の構成

物理 WAN は Ethernet で、IPv4 インターネットへの出口を PPPoE セッションで作る例です。

完全な YAML は examples/example-pppoe-ipv4-nat.yaml にあります。

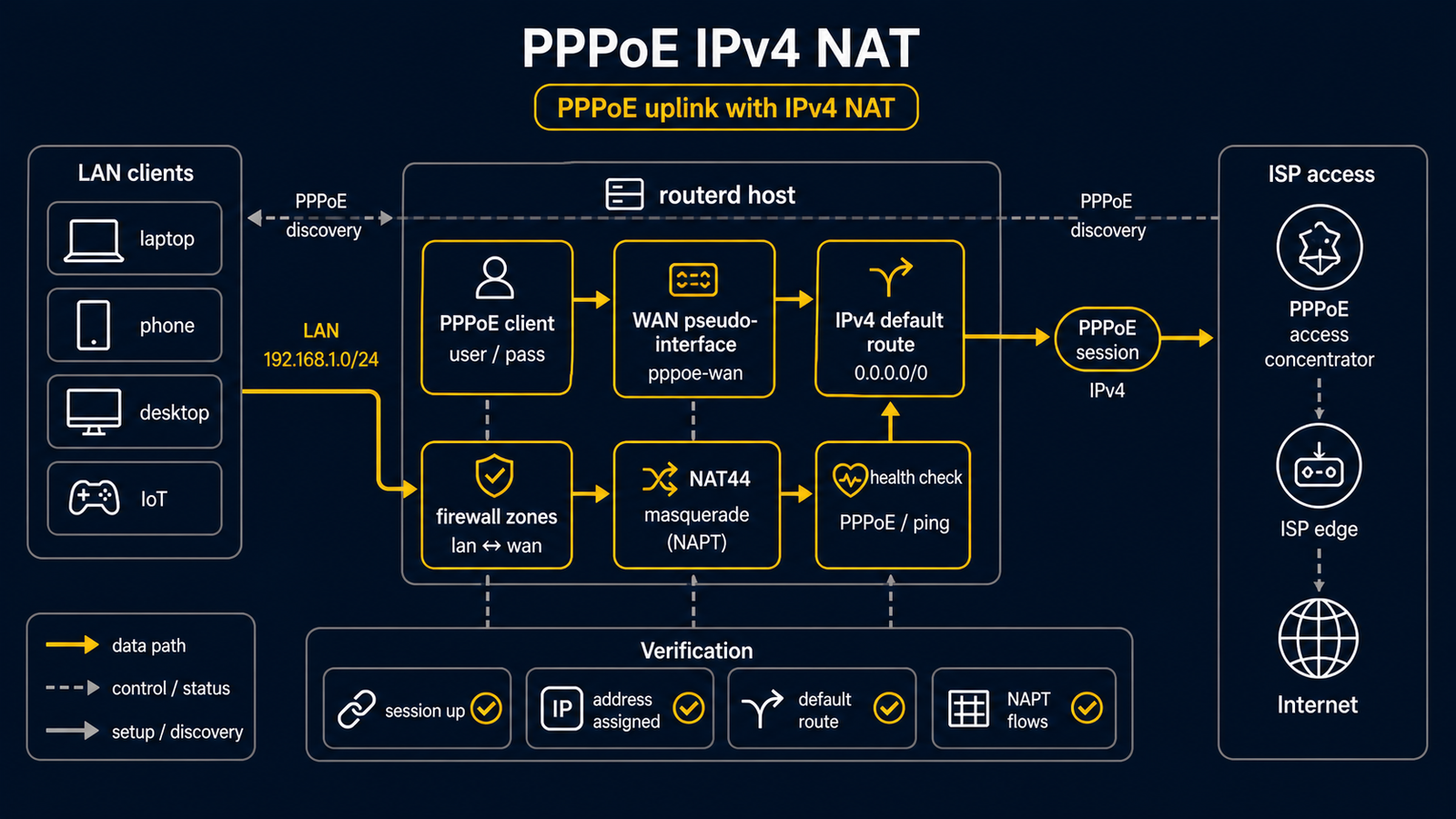

構成図​

図の対応表​

番号意味主なリソース
[1]routerd の管理外にある回線終端 / ONU。routerd 管理外
[2]PPPoE を通す物理 Ethernet インターフェース。Interface/wan
[3]PPPoE セッションと論理的な出口インターフェース。PPPoESession/pppoe-home
[4]IPv4 forwarding を導出し、nftables NAT を適用するホスト。Derived host runtime, NAT44Rule/lan-to-pppoe
[5]LAN ゲートウェイと DHCPv4 セグメント。IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
[6]NAT 経由で PPPoE を IPv4 インターネット経路として使うクライアント。DHCPv4Server/lan-dhcpv4

この例で管理するもの​

領域routerd リソース
PPPoE セッションPPPoESession/pppoe-home
LAN アドレス / DHCPv4IPv4StaticAddress/lan-base, DHCPv4Server/lan-dhcpv4
IPv4 インターネット接続NAT44Rule/lan-to-pppoe
フィルタリングFirewallZone/*, FirewallPolicy/home

設定の要点​

# [3] 物理 WAN 上に作る論理 PPPoE インターフェース。
- kind: PPPoESession
  metadata:
    name: pppoe-home
  spec:
    interface: wan
    ifname: ppp-home
    username: user@example.jp
    passwordFile: /usr/local/etc/routerd/secrets/pppoe-home.password
    mtu: 1454
    mru: 1454
    defaultRoute: true

# [5] -> [3] LAN の IPv4 トラフィックを PPPoE セッション側へマスカレードする。
- kind: NAT44Rule
  metadata:
    name: lan-to-pppoe
  spec:
    type: masquerade
    egressInterface: pppoe-home
    sourceRanges:
      - 192.168.40.0/24

daemon の前に確認する​

以下は sudo を実行できる通常ユーザーを想定します。まだサービスを起動していないため、 routerctl ではなく routerd を使い、dry-run の状態ファイルは一時ディレクトリへ隔離します。

LAB_DIR="$(mktemp -d)"
sudo routerd validate --config examples/example-pppoe-ipv4-nat.yaml
sudo routerd apply --config examples/example-pppoe-ipv4-nat.yaml --once --dry-run --skip-service-manager \
  --state-file "$LAB_DIR/state.db" \
  --ledger-file "$LAB_DIR/ledger.db" \
  --status-file "$LAB_DIR/status.json"
sudo sed -n "1,160p" "$LAB_DIR/status.json"

サービス起動後に確認する​

レビュー済みの設定を適用して routerd.service を起動した後で、ルーター上で次を実行します。

sudo routerctl describe PPPoESession/pppoe-home
sudo ip link show ppp-home
sudo ip route show default

よく変えるところ​

  • PPPoE のパスワードは YAML に直書きせず、参照先の秘密ファイルに置きます。
  • mtu と mru は ISP の案内に合わせます。
  • PPPoE をバックアップ経路にする場合は defaultRoute: false にします。
