ディスクレス mini PC チュートリアル

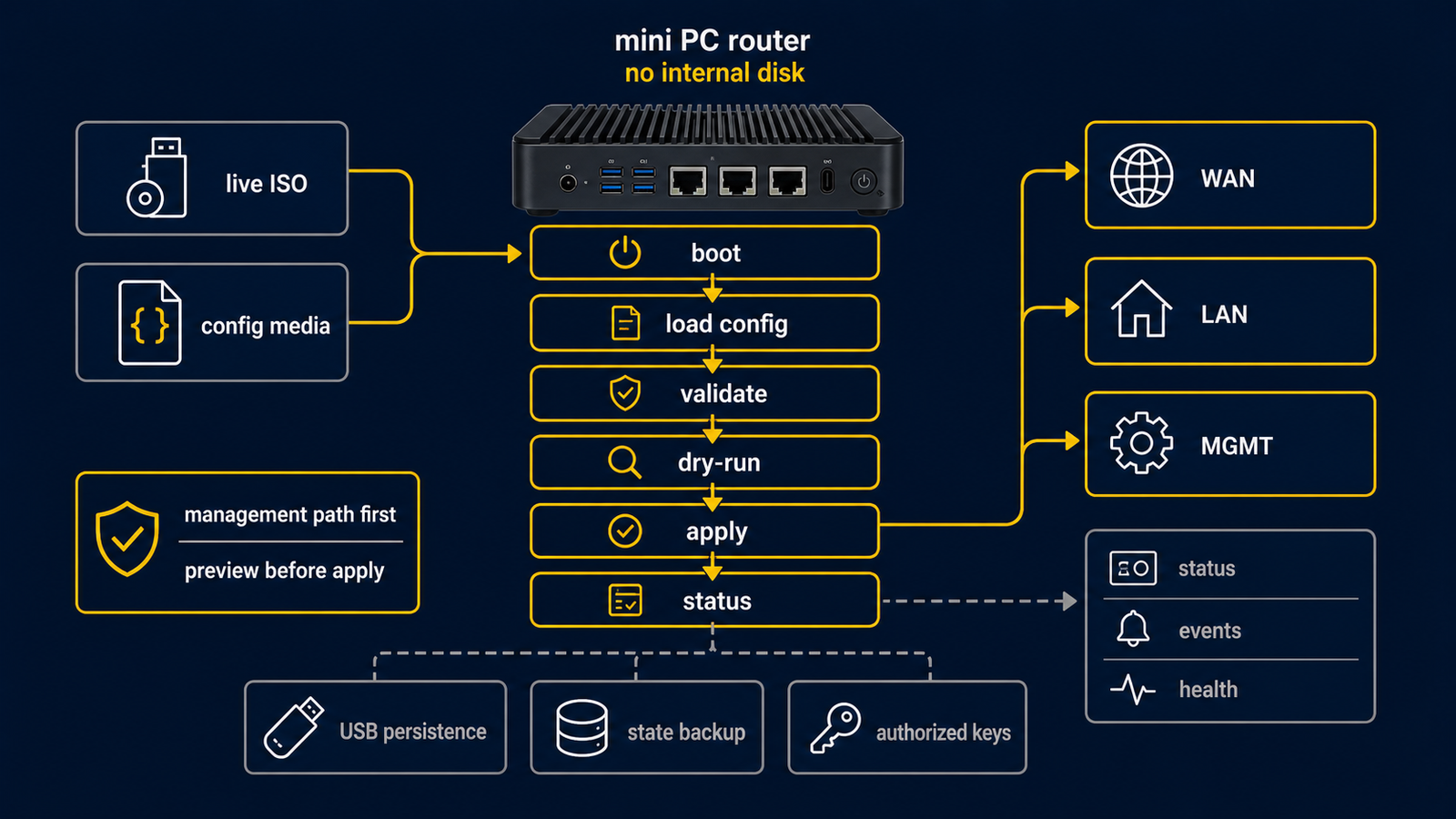

このチュートリアルでは、小型 x86 mini PC を、内蔵ディスクへ OS を導入せずに ルーター化します。 routerd ライブ ISO から起動し、設定を USB に保存します。 ログは RAM に一時保存し、1 日 1 回だけ圧縮アーカイブを USB へ書き出します。

用意するもの

• ネットワークインターフェースを 2 つ以上持つ mini PC
• routerd 永続化用の USB メモリー
• 最新の routerd-live.iso
• コンソールアクセス。Proxmox VE では qm terminal でシリアルコンソールを使えます。
• DHCPv4 または静的アドレスを使える WAN
• LAN スイッチまたは隔離されたテストブリッジ

1. USB メモリーを準備する

パーティションを 1 つ作り、ライブ ISO がマウントできるファイルシステムで フォーマットします。 既定では ext4 を推奨します。 単純なリムーバブルメディアなら vfat と exfat も使えます。 ISO が自動検出できるように、ラベルを ROUTERD にします。 FAT32 は blkid では通常 vfat として表示されます。 routerd 専用の USB メモリーなら、ext4 が扱いやすいです。

Linux 端末での例を示します。

sudo mkfs.ext4 -L ROUTERD /dev/sdX1

/dev/sdX1 は、実際の USB パーティションに置き換えてください。 誤ったデバイスをフォーマットしないように注意してください。

2. ライブ ISO を起動する

固定 URL から取得します。

curl -LO https://github.com/imksoo/routerd/releases/latest/download/routerd-live.iso
curl -LO https://github.com/imksoo/routerd/releases/latest/download/routerd-live.iso.sha256
sha256sum -c routerd-live.iso.sha256

mini PC を ISO から起動します。 同じイメージで、ビデオコンソールとシリアルコンソールの両方を使えます。

Proxmox VE での例を示します。

qm create 200 \
  --name routerd-live-demo \
  --memory 1536 \
  --cores 2 \
  --ostype l26 \
  --serial0 socket \
  --vga std \
  --boot order=ide2 \
  --ide2 local:iso/routerd-live.iso,media=cdrom \
  --net0 virtio,bridge=vmbr0 \
  --net1 virtio,bridge=vmbr490
qm start 200
qm terminal 200

DHCP や RA の初期試験では、隔離された LAN ブリッジを使います。

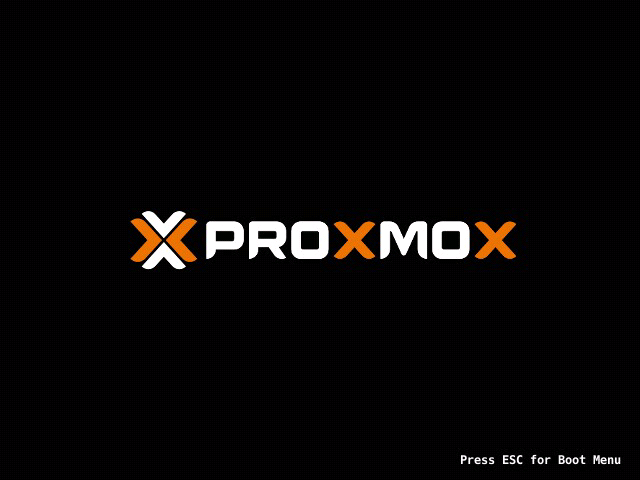

ISO は、ビデオコンソールとシリアルコンソールの両方を有効にします。 Proxmox VE では、対話式ウィザードは通常 qm terminal の方が読みやすいです。 VGA の画面キャプチャは起動の証跡として使い、実際の入力と結果は下の シリアルコンソールログで確認します。

3. ウィザードを実行する

root でログインすると、ライブ ISO が初期設定ウィザードを起動します。

シリアルコンソールでは、ライブ ISO の案内とウィザードの開始が次のように 表示されます。

routerd live v20260510.1811

localhost login: root

Run the setup wizard:
  /usr/share/routerd/install.sh configure

Starting routerd setup wizard. Press Ctrl+C to skip.
routerd initial configuration wizard

Available interfaces:
  - lo
  - eth0
  - eth1

ウィザードは次を確認します。

• ルーター名
• WAN インターフェース
• WAN IPv4 モード
• LAN インターフェース
• LAN アドレス
• DHCPv4、DNS、NTP、RA、firewall、NAT44
• 管理経路の置き場所
• USB 永続化

実機検証時のシリアルコンソールログを次に示します。

Router name [routerd-router]: routerd-live-router-test
WAN interface: eth0
WAN IPv4 mode (dhcp/static) [dhcp]: dhcp
Default DNS upstreams when DHCP DNS is unavailable [1.1.1.1]: 1.1.1.1
LAN interface: eth1
LAN address/CIDR [192.168.10.1/24]: 192.168.99.1/24
LAN client CIDR [192.168.99.0/24]: 192.168.99.0/24
Enable DHCPv4 server? (yes/no) [yes]: yes
DHCPv4 pool start [192.168.99.100]:
DHCPv4 pool end [192.168.99.200]:
Enable DHCPv6 stateless service? (yes/no) [no]: no
Enable IPv6 RA? (yes/no) [no]: no
Enable DNS resolver? (yes/no) [yes]: yes
Enable NTP server? (yes/no) [yes]: yes
Enable 3-role firewall? (yes/no) [yes]: yes
Enable NAT44 from LAN to WAN? (yes/no) [yes]: yes
Management placement (separate/lan) [lan]: lan
Save config to USB for diskless persistence? (yes/no) [no]: no
generated candidate config: /usr/local/etc/routerd/router.yaml.configure
Install this config as router.yaml? (yes/no) [no]: yes

USB 永続化を聞かれたら yes を選び、USB パーティションを指定します。 パーティションに ROUTERD ラベルが付いていれば、自動的に候補へ表示されます。

短時間の試験でなければ、1 日 1 回の USB 書き出しジョブを有効にします。 既定のログバッファーは /run/routerd/logs に置かれる 100 MiB です。

live helper は、blkid で ext4、vfat、exfat を判定します。 USB 永続化は、USB への書き込みを減らすために、既定で async,noatime として マウントします。 特定の試験で同期書き込みが必要な場合だけ、kernel command line に routerd.usb_mount=sync を追加します。

選択した USB パーティションは /media/routerd-usb にマウントします。 保存先の設定ファイルは /media/routerd-usb/routerd/router.yaml であり、 /mnt/routerd/router.yaml ではありません。

4. 初回反映を確認する

確認が終わると、ウィザードは次を書き出します。

/usr/local/etc/routerd/router.yaml

その後、次を実行します。

routerctl validate -f /usr/local/etc/routerd/router.yaml --replace
routerctl plan -f /usr/local/etc/routerd/router.yaml --replace
routerctl apply -f /usr/local/etc/routerd/router.yaml --replace

状態を確認します。

routerctl status

phase が Healthy になれば成功です。 シリアルログでは、次のような状態が返ってきます。

{
  "apiVersion": "control.routerd.net/v1alpha1",
  "kind": "Status",
  "status": {
    "phase": "Healthy",
    "generation": 1,
    "resourceCount": 14
  }
}

5. LAN クライアントを試す

LAN インターフェースまたはテストブリッジへ、クライアントを接続します。

クライアントは、次を受け取るはずです。

• DHCPv4 プールからの IPv4 アドレス
• routerd を向くデフォルトルート
• routerd を向く DNS サーバー
• 有効化した場合は、routerd を向く NTP サーバー

基本的な確認は次のとおりです。

dig @192.168.10.1 www.google.com A +short
curl -4 https://www.google.com/generate_204

LAN prefix を変えた場合は、アドレスを読み替えてください。

PVE 検証では、隔離 LAN ブリッジに一時的な network namespace を接続しました。 クライアントは routerd からリースを受け取り、routerd の NAT44 を経由して 外部へ通信できました。

inet 192.168.99.186/24
default via 192.168.99.1 dev veth-rtest

dig @192.168.99.1 www.google.com A +short
142.251.156.119
142.251.150.119
142.251.151.119
...

curl -4 https://www.google.com/generate_204
http_code=204 remote_ip=142.251.156.119 time_total=0.024397

curl http://192.168.99.1:8080/
http_code=200 remote_ip=192.168.99.1 time_total=0.000537

6. 再起動して永続化を確認する

USB メモリーを接続したまま、mini PC を再起動します。

起動時に、ライブ ISO は次を行います。

1. 記録済みデバイス、routerd.usb=、ROUTERD ラベルの順で USB デバイスを探します。
2. USB デバイスを /media/routerd-usb にマウントします。
3. /media/routerd-usb/routerd/router.yaml を復元します。
4. /run/routerd/logs を tmpfs として準備します。
5. ルーター設定を反映します。
6. ライブ routerd デーモンを起動します。

ログイン後に確認します。

routerctl status

ウィザードを再実行せずに収束すれば成功です。 設定が復元されず、/usr/local/etc/routerd/router.yaml もない場合は、 設定ウィザードが起動します。

7. ログ永続化の仕組み

ログは、まず RAM へ書き込みます。

/run/routerd/logs

日次の書き出しジョブは、次を USB へコピーします。

• 現在の router.yaml
• routerd の状態スナップショット
• 圧縮ログアーカイブ

こうすることで、USB フラッシュメモリーへの常時書き込みを避けます。 tmpfs の上限を超えた場合は、古いファイルから削除します。

手動で書き出す場合は、次を実行します。

/usr/share/routerd/live-persistence.sh flush

USB デバイスを物理的に抜く前に、flush と unmount を実行します。

/usr/share/routerd/live-persistence.sh flush
/usr/share/routerd/live-persistence.sh umount

unmount せずに抜いた場合でも、routerd は RAM 上で動作を続けます。 警告を出し、新しいログは USB が戻るまで tmpfs に保持します。

トラブルシューティング

USB メモリーが候補に出ない

シェルからパーティションを確認します。

blkid
lsblk -f

必要なら、カーネル引数で明示的に指定します。

routerd.usb=/dev/sdb1

再起動後にまたウィザードが出る

ISO が保存済みの設定を見つけられていません。 USB デバイスをマウントして確認します。

mount /dev/sdX1 /media/routerd-usb
ls -l /media/routerd-usb/routerd/router.yaml

再起動後にログがない

ログは RAM に一時保存しています。 日次の書き出しジョブ、または手動の flush を実行した後に、USB へ残ります。

LAN クライアントにアドレスが出ない

ウィザードで選んだ LAN インターフェースを確認します。

routerctl status --json
ip addr

Proxmox VE で試す場合は、クライアントと routerd の LAN NIC が同じ隔離ブリッジに 接続されていることを確認してください。
