ゲスト / IoT の分離を設計する
ゲスト端末や IoT 端末を「信頼済み端末と話せないネットワーク」に置くには、 ルーターの設定だけでは足りません。最初に、何を分ける必要があるかを整理します。
同じ Ethernet スイッチ、同じ VLAN、同じ Wi-Fi SSID にいる端末は、 ルーターを通らずに直接フレームを送れることがあります。 Layer 2 は、スイッチや AP が端末どうしのフレームを直接運ぶ部分です。 routerd がルーターを通る IP 通信を制限しても、共有された Layer 2 の通信を 完全には止められません。MAC アドレスだけの区別は、MAC アドレスの偽装にも弱いです。
本当に分けるには、管理できるスイッチや Wi-Fi AP で 別の VLAN / SSID を作り、 信頼済み用とゲスト用を別の Layer 2 ネットワークにします。分けられない場合は、 その端末を「隔離済み」と呼ばないでください。

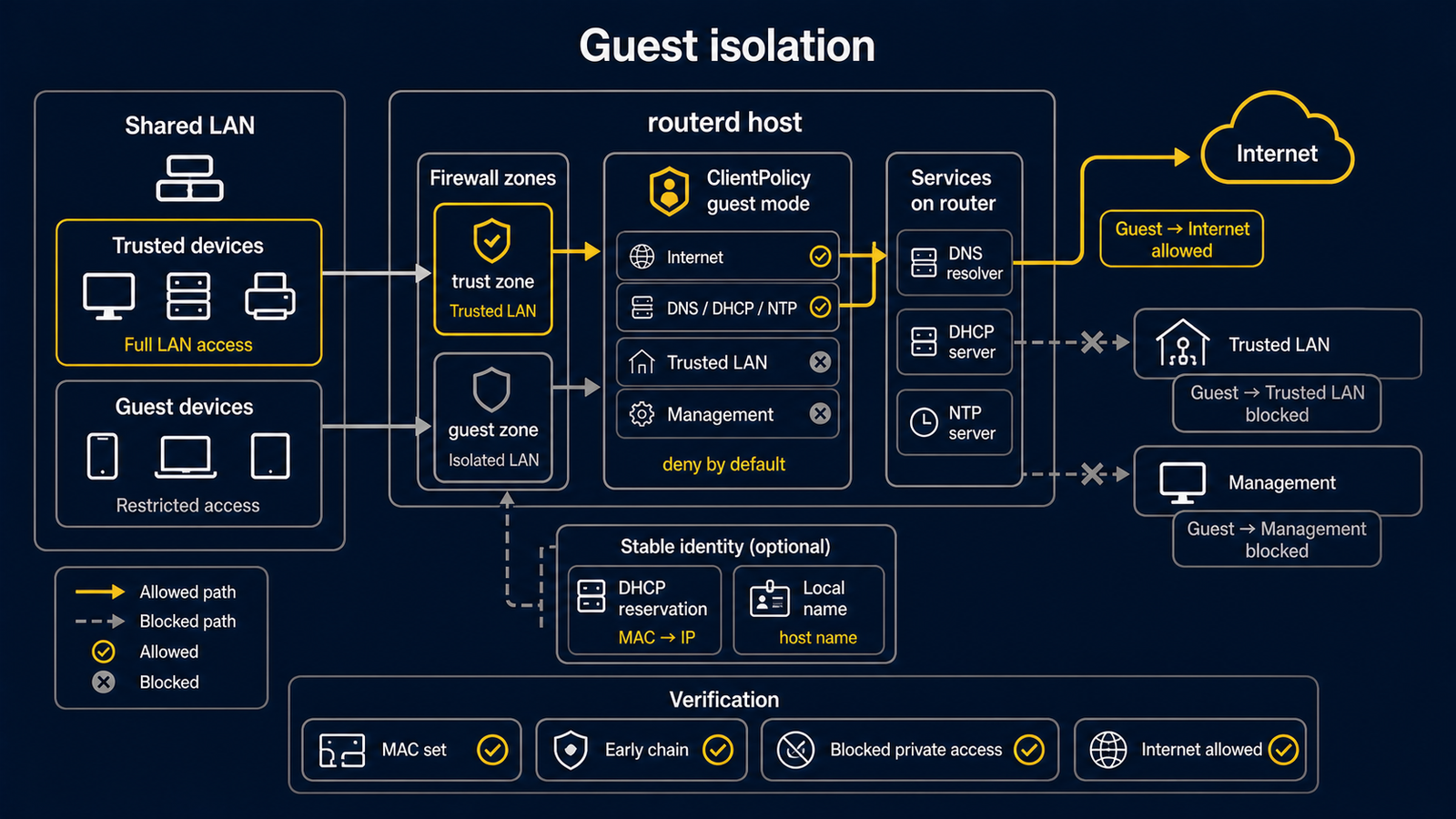

安全な構成の考え方
信頼済み端末 ── VLAN 10 / trusted SSID ──┐
├── [ routerd VM ] ── WAN
ゲスト / IoT ── VLAN 20 / guest SSID ────┘
- スイッチと AP が VLAN / SSID の境界を守ります。
- ルーターは、別れたネットワークの間を通る IP 通信を扱います。
- 管理用ネットワークも、可能なら別の VLAN にします。
- VM で試すときも、trusted と guest を別の仮想スイッチにします。
このページにある ClientPolicy は、routerd に「この端末をゲストとして扱いたい」
という意図を書く例です。VLAN / SSID の代わりにはなりません。
ClientPolicy の例
完全な YAML は examples/guest-mode.yaml にあります。次は、指定した MAC
アドレスをゲスト候補として扱う形です。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: guest-devices
spec:
mode: include
macs:
- 18:ec:e7:33:12:6c
isolation:
lanInternet: allow
lanLAN: deny
lanMgmt: deny
mDNSBroadcast: deny
mode: includeは、ここに列挙した端末だけを対象にします。lanInternet: allowは、インターネット側へ出したいという意図です。lanLAN: denyとlanMgmt: denyは、LAN と管理網に届かせたくないという意図です。mDNSBroadcast: denyは、mDNS のブロードキャストを出したくないという意図です。
ClientPolicy とファイアウォール用リソースは、現在も土台を整えている段階です。
この YAML が validate できても、公開ネットワークに対する完成した安全保証には
なりません。隔離した Ubuntu Server VM 以外で、唯一の防御として使わないでください。
daemon の前に確認する
例をコピーし、MAC アドレス、NIC 名、VLAN / 仮想スイッチの構成を自分のラボに
合わせてから確認します。まだサービスを起動していないので、routerd を使います。
cp examples/guest-mode.yaml ./guest-mode.yaml
LAB_DIR="$(mktemp -d)"
sudo routerd validate --config ./guest-mode.yaml
sudo routerd apply --config ./guest-mode.yaml --once --dry-run --skip-service-manager \
--state-file "$LAB_DIR/state.db" \
--ledger-file "$LAB_DIR/ledger.db" \
--status-file "$LAB_DIR/status.json"
sudo sed -n "1,160p" "$LAB_DIR/status.json"
ここで確認するのは YAML と routerd が扱う IP 側の意図です。 VLAN の番号や SSID の分離が本当にスイッチ / AP に設定されているかは、 その機器の管理画面や設定でも別に確認します。
サービス起動後に確認する
VM コンソールを開いたままサービスを起動した後で、routerctl を使います。
sudo install -m 0600 ./guest-mode.yaml /usr/local/etc/routerd/router.yaml
sudo systemctl enable --now routerd.service
sudo systemctl is-active routerd.service
sudo routerctl get status
sudo routerctl describe ClientPolicy/guest-devices
本当の分離を試すときは、ゲスト VLAN / SSID の端末から次を確認します。
- インターネットへの通信が必要なら、その通信だけができる。
- trusted VLAN / SSID の端末へ届かない。
- 管理用ネットワークとルーターの管理画面へ届かない。
- 同じ物理スイッチでも、VLAN をまたぐ直接通信ができない。
期待と違う結果なら、routerd の YAML だけでなく、スイッチのポート設定、AP の SSID と VLAN の対応、クライアント間通信を許す設定を見直します。
