BGP 付き Kubernetes API VIP

この例は、Kubernetes API のエンドポイントを cluster 内に置かず、routerd の edge pair で ブートストラップするための構成です。ルーターは VRRP VIP を保持し、 k8s-api.cluster.example:6443 を 3 台の control-plane backend へ転送し、 HTTPS の /readyz を確認し、Kubernetes の BGP speaker と peer を張って Service prefix を受け取ります。

小さなラボ用ルーターが動作してから使う、複数の障害要因を持つ end-to-end の例です。 最初のコピー＆ペースト用の設定ではありません。daemon を起動する前に validate と隔離した dry-run を実行します。以下は sudo を実行できる通常ユーザーを想定します。

LAB_DIR="$(mktemp -d)"
sudo routerd validate --config examples/kubernetes-api-vip.yaml
sudo routerd apply --config examples/kubernetes-api-vip.yaml --once --dry-run --skip-service-manager \
  --state-file "$LAB_DIR/state.db" \
  --ledger-file "$LAB_DIR/ledger.db" \
  --status-file "$LAB_DIR/status.json"
sudo sed -n "1,160p" "$LAB_DIR/status.json"

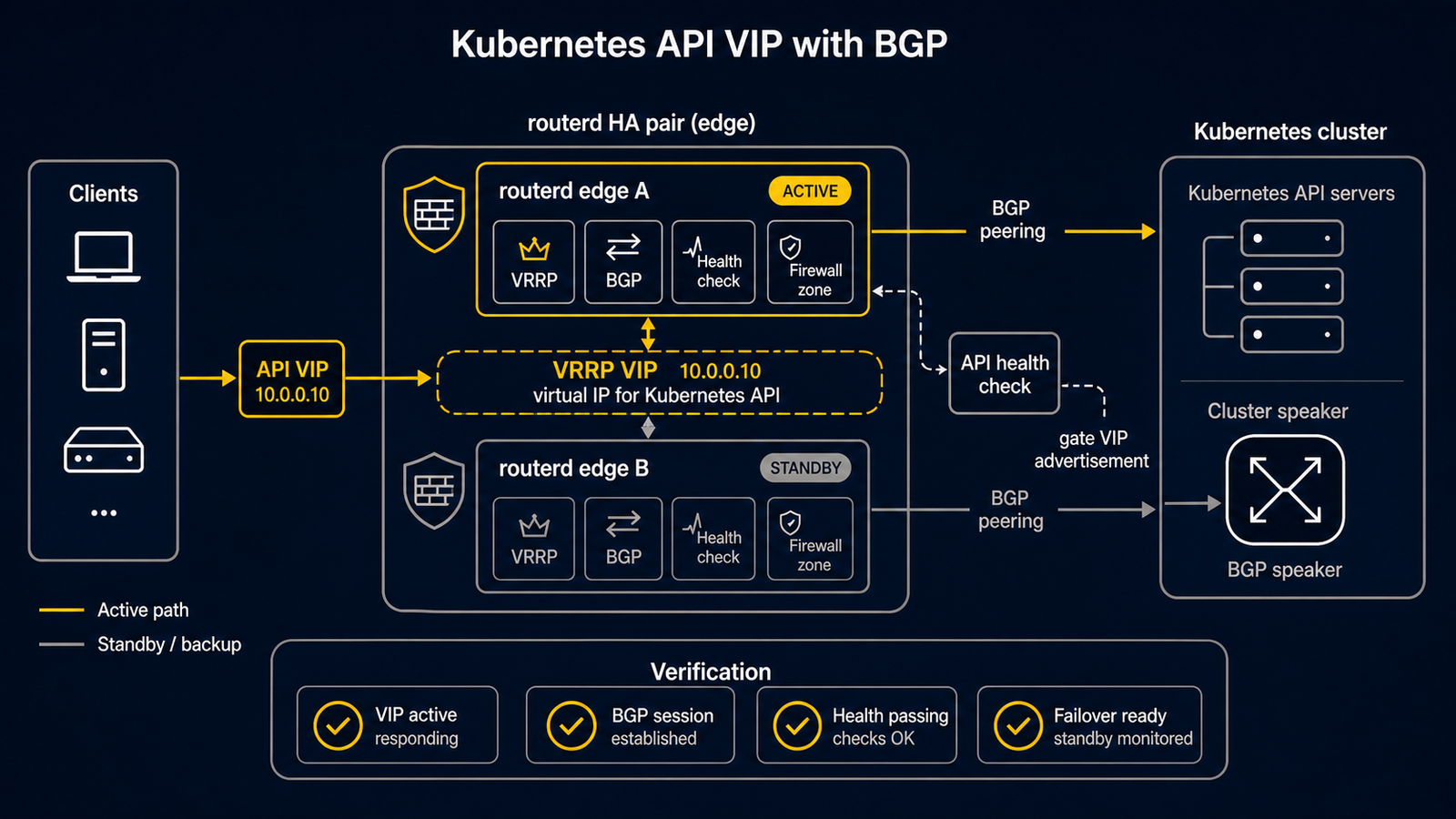

構成:

routerd-01/02  VRRP VIP 192.168.70.10
       |
       +-- k8s-cp-01..03 :6443  HTTPS /readyz
       |
       +-- k8s-wk-01..04  BGP ASN 64513

重要な設定:

リソース	設定
VirtualAddress/k8s-api-vip	VRRP の ID、priority、peer と、API / BGP のヘルスを追跡する track。
IngressService/kubernetes-api	/readyz への HTTPS ヘルスチェック、kubeadm のブートストラップで使う self-signed 証明書向けの tlsSkipVerify: true、フェイルオーバーの選択、healthy な backend が無いときの reject、VIP と選択された control-plane backend が同じ LAN prefix または同じプライベート /24 上にある場合の、同一インターフェース hairpin SNAT の自動生成。
BGPRouter/lan	convergenceProfile: fast、BGP timers 3s/9s/5s、既定で graceful restart を無効化、Kubernetes の Service prefix だけを受け取る import の allow-list。
DNSResolver/lan	VIP の hostname フィールドから k8s-api.cluster.example を自動で返し、control plane の静的レコードも提供。

DHCP のプールは、VIP、control-plane のアドレス、worker のアドレス、LoadBalancer / Service の advertisement の範囲と重ならないようにしてください。

レビュー済みの設定を適用して routerd.service を起動した後で、 sudo routerctl get BGPRouter、sudo routerctl get VirtualAddress、 sudo routerctl get IngressService を使うと、peer の状態、VIP の役割、backend のヘルスを、 生の status JSON ではなく表形式で確認できます。live dataplane のデバッグでは、 host の sudo ip、sudo nft、conntrack state を直接確認してください。
